青少年宫专变中心配电CAD施工图纸
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：天正建筑CAD 7.0
-
节点大样：电缆,开关柜,变压器,其它
-
负荷等级：二级,三级
-
项目所在地：湖南
-
强电设计：供配电系统,配变电所,低压配电,电气照明,接地安全,其它
该附件为湖南长沙青少年宫专变中心配电间-配电图纸。
概况：
本项目为湖南省长沙市青少年宫配电工程。 总建筑面积约54294.2平方米，其中：地上建筑面积34051.3平方米，地下建筑面积20242.9平方米。
专变容量：拆除原有2台400KVA变压器，增容4200kVA，设置专变配电间1座(4*1250kVA)。位于地下一层,主供本期的办公照明、普通动力、消防动力、商业照明等用电。
本子项为专变中心配电间-配电工程-电气部分。
设计范围：
10/0.4kV系统接线；10kV一次接线；
0.4KV一次系统；照明系统；
接地系统；电缆沟大样；配电干线。
部分图纸摘录：

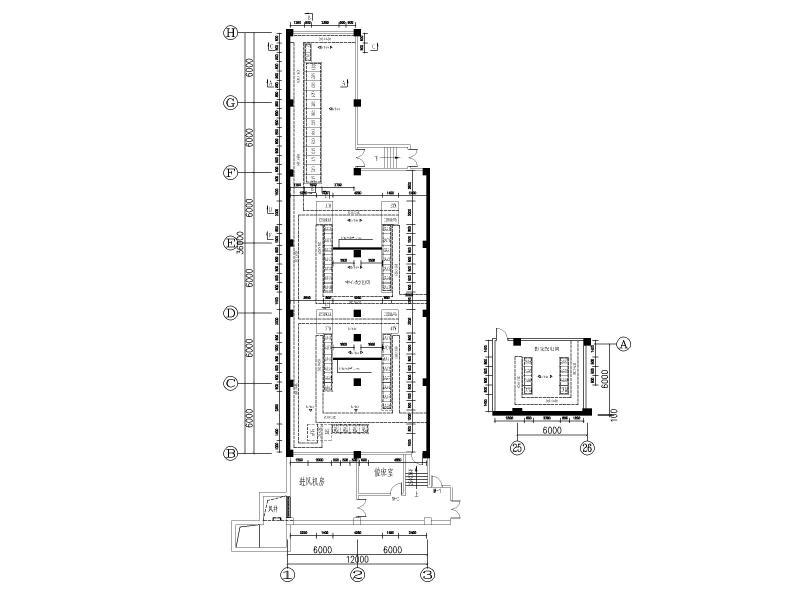

专变中心配电气平面布置图

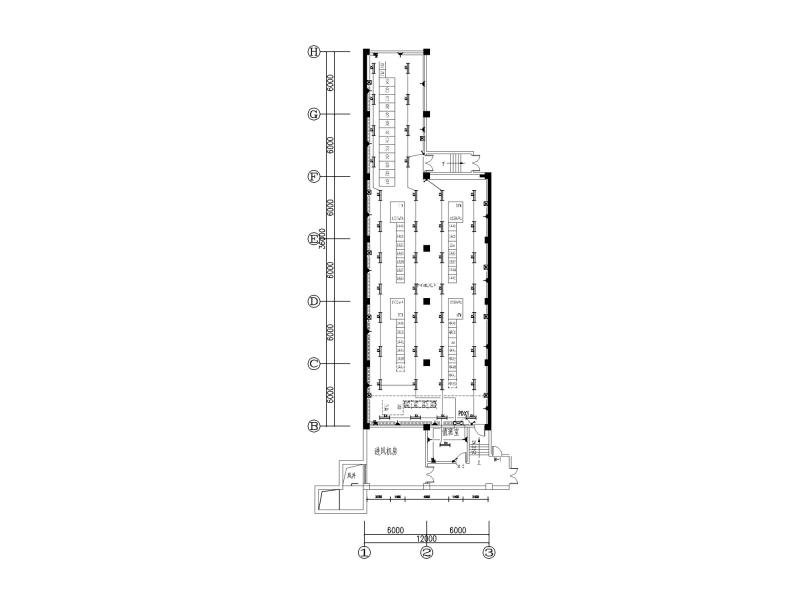

专变中心配照明布置图

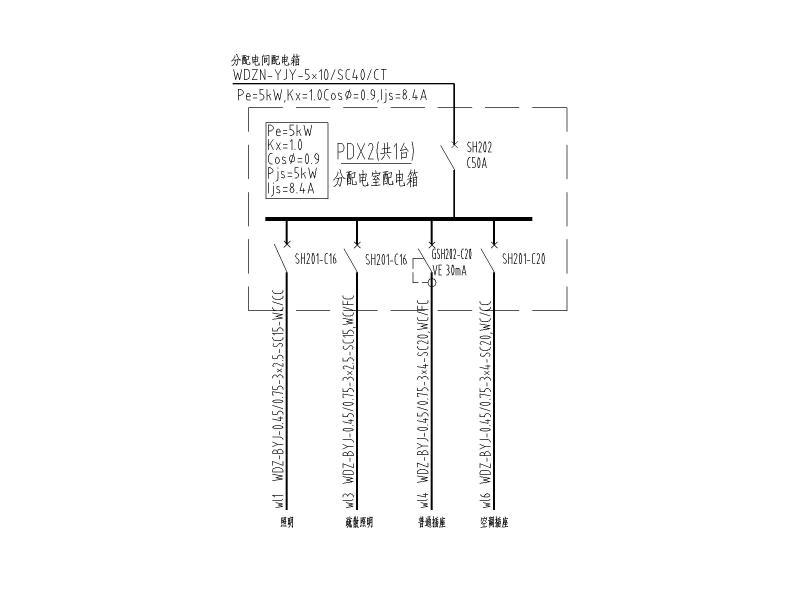

配电箱系统图

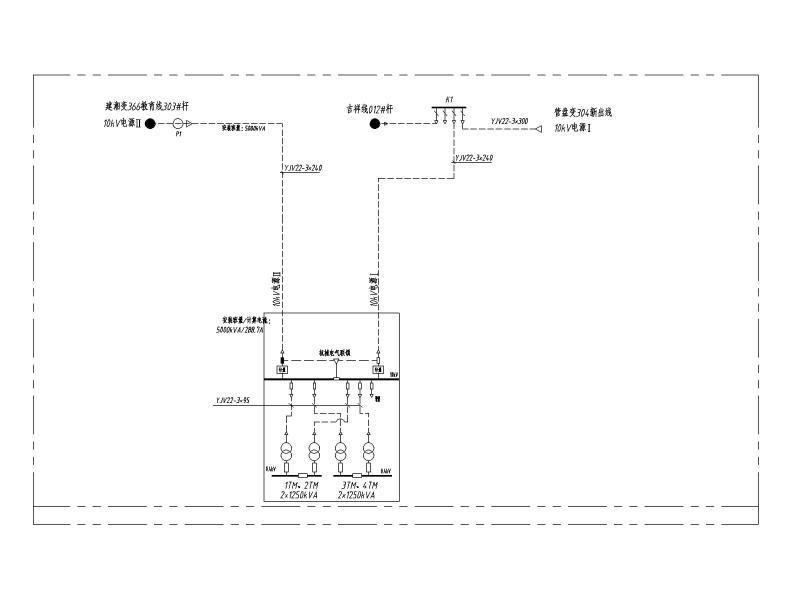

10/0.4kV系统接线图

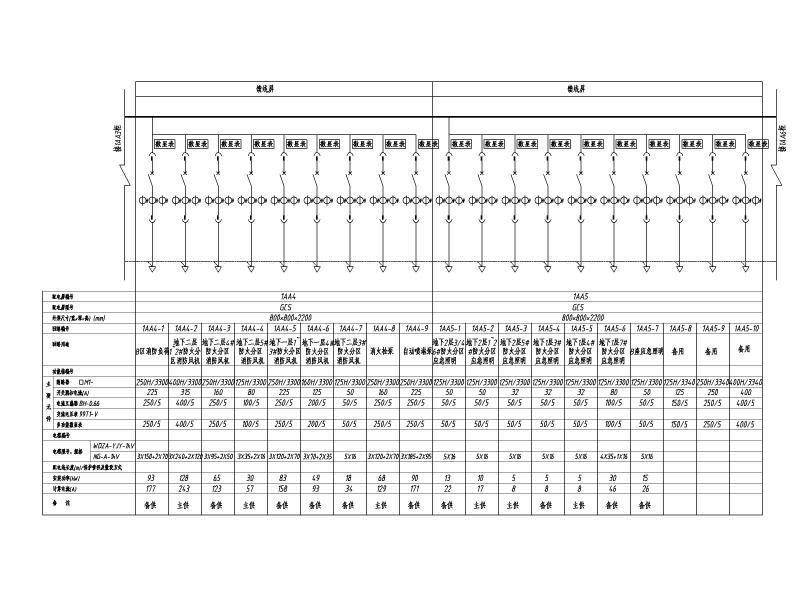

专变中心配电间0.4KV一次系统图
专变中心配10kV一次接线图
配电间配电基础图
屏柜及电缆沟土建图
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
配电施工图 - 1 -
配电施工图 - 2 -
配电施工图 - 3 -
配电施工图 - 4 -
配电施工图 - 5 -
配电施工图 - 6 -
配电施工图 - 7
-
配电施工图 - 8
以上是部分截图，请下载附件后查看完整高清内容
