大型地标式商业中心(配电)全套CAD施工图纸

2.设计内容

电力及照明

防雷及接地

火灾自动报警及联动控制系统

电话配线系统

有线电视分配系统

可视对讲系统

保安监视系统

三表计量系统

2.1 电力及照明

安装容量:681KW

计算容量:457KW

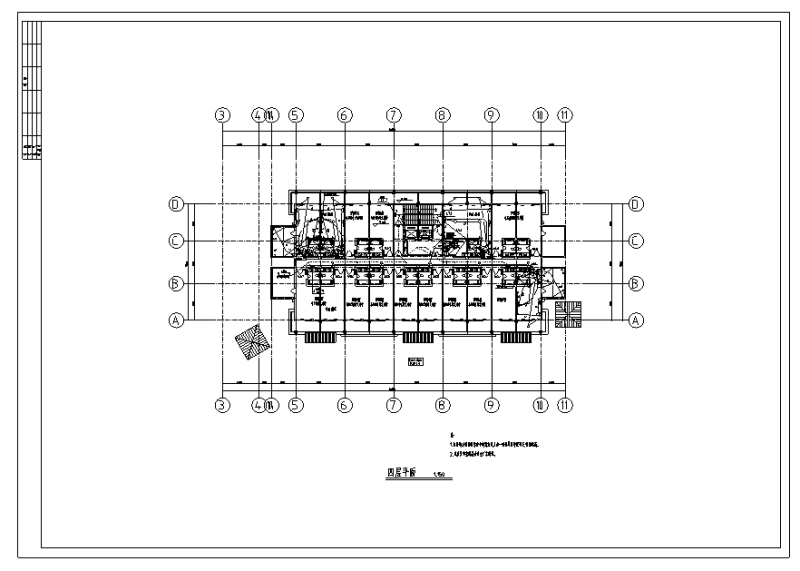

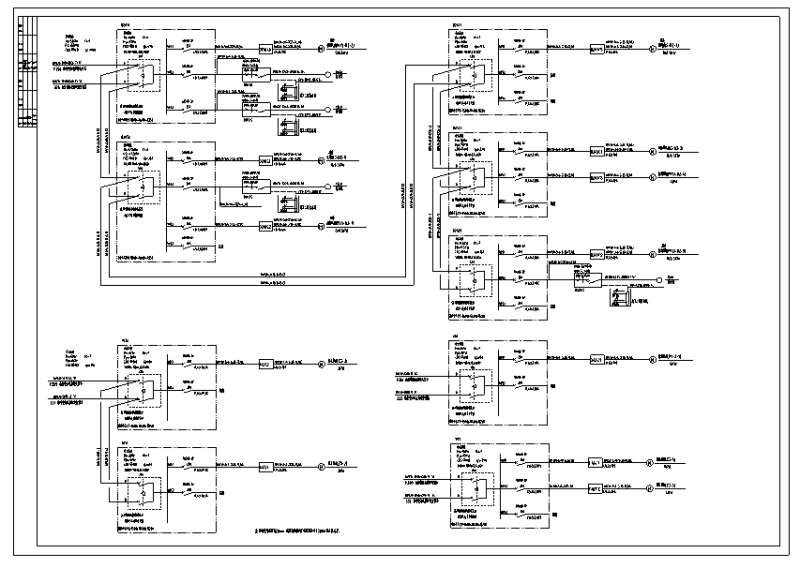

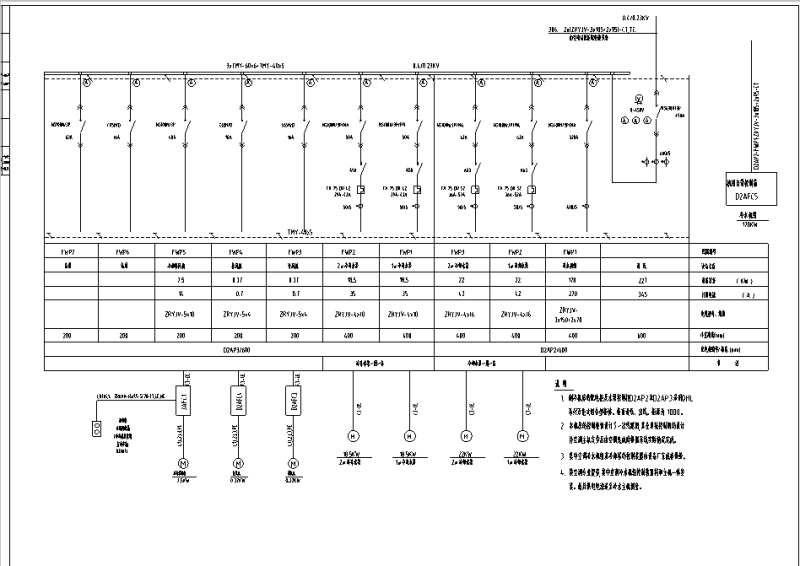

消防电力及应急照明负荷,采用双电源供电并在末端切换。供电线路采用耐火电缆及电线,其他电力及照明负荷采用阻燃电缆及电

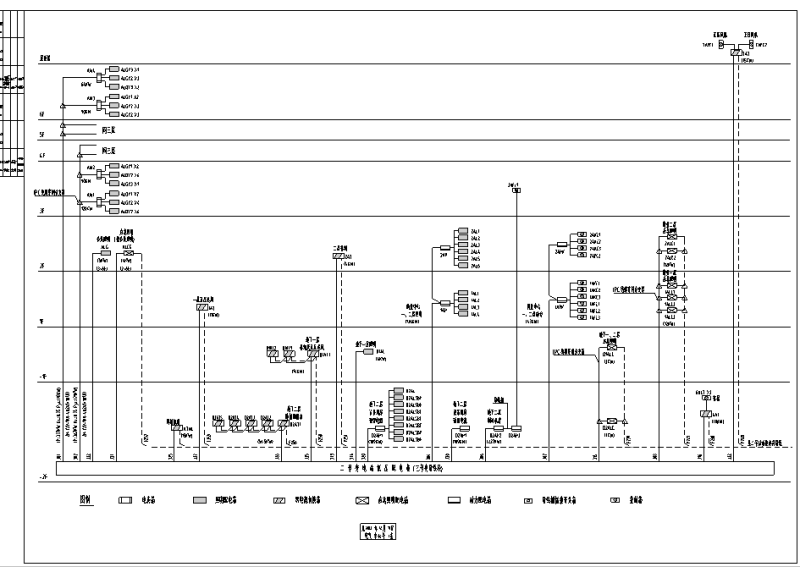

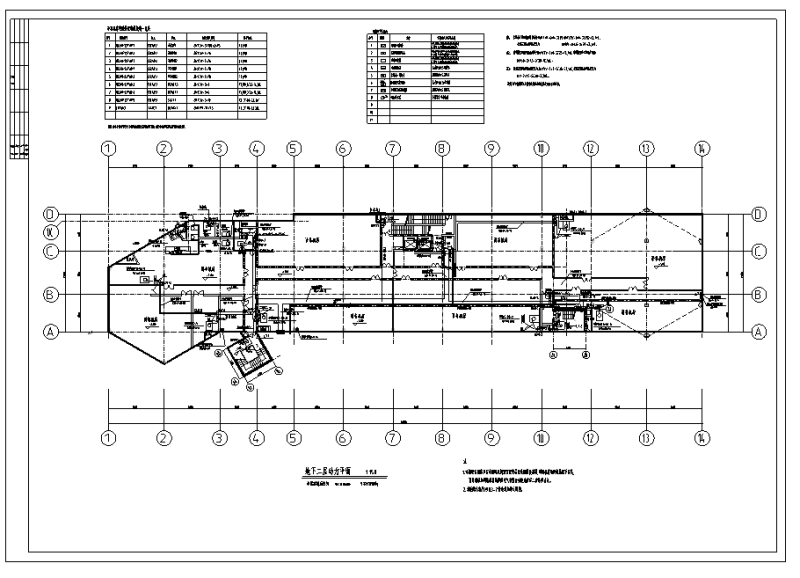

线。备用电源取自二期工程变配电所的重要负荷母线。动力及照明干线均由二期低压配电室经地下二层电缆桥架和配电间引入。

电梯前室、楼梯间 、商场 、肉菜市场、公共通道及主要出入口处,设应急疏散照明指示灯,在正常及事故时均点亮.

2.2 防雷及接地

该项目按三类防雷设计,利用建筑物金属构件作防雷装置,建筑物结构钢筋作引下线,建筑物基础钢筋作自然接地体,自30米以上,每三层利用结构圈梁水平钢筋与引下线焊接成均压环。所有引下线,建筑物内的金属结构和金属物体等与均压环连接。自然接地体的做法见结构专业施工图。

防雷接地 、供电系统中性点接地、电气安全接地及其他接地设备共用接地装置。接地电阻不大于1欧姆。

等电位连接:在地下二层低压配电房做总等电位联结。
