电力局综合楼空调设计CAD施工图纸.dwg

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料题目为***电力局调度综合大楼空调设计.主楼高15层, 　　裙楼两层,总建筑面积13625.06平米.其中空调面积6112平米,经计算 　　空调冷负荷总计763KW,冬季热负荷458KW,是一项能耗较大的工程 　　.该资料采用风冷热泵式冷热水机组型号为440.S2两台,采用独立 　　新风加风机盘管系统.考虑到本栋大楼的高度较高,楼层较多,采 　　用水平竖直闭式双管同程水系统.根据建筑空调房间的使用功能 　　和时间把其水系统分为两个区,1-2层为系统一,3-15层为系统二. 　　冷冻水系统为闭式系统,经计算冷冻水泵扬程为30m,l流量为57l/s, 　　选择选择上海凯泉双吸离心泵KQS150-50B二台.在空调末端回水 　　干管最高点处设排气阀,回水立管的最高点接膨胀水箱.

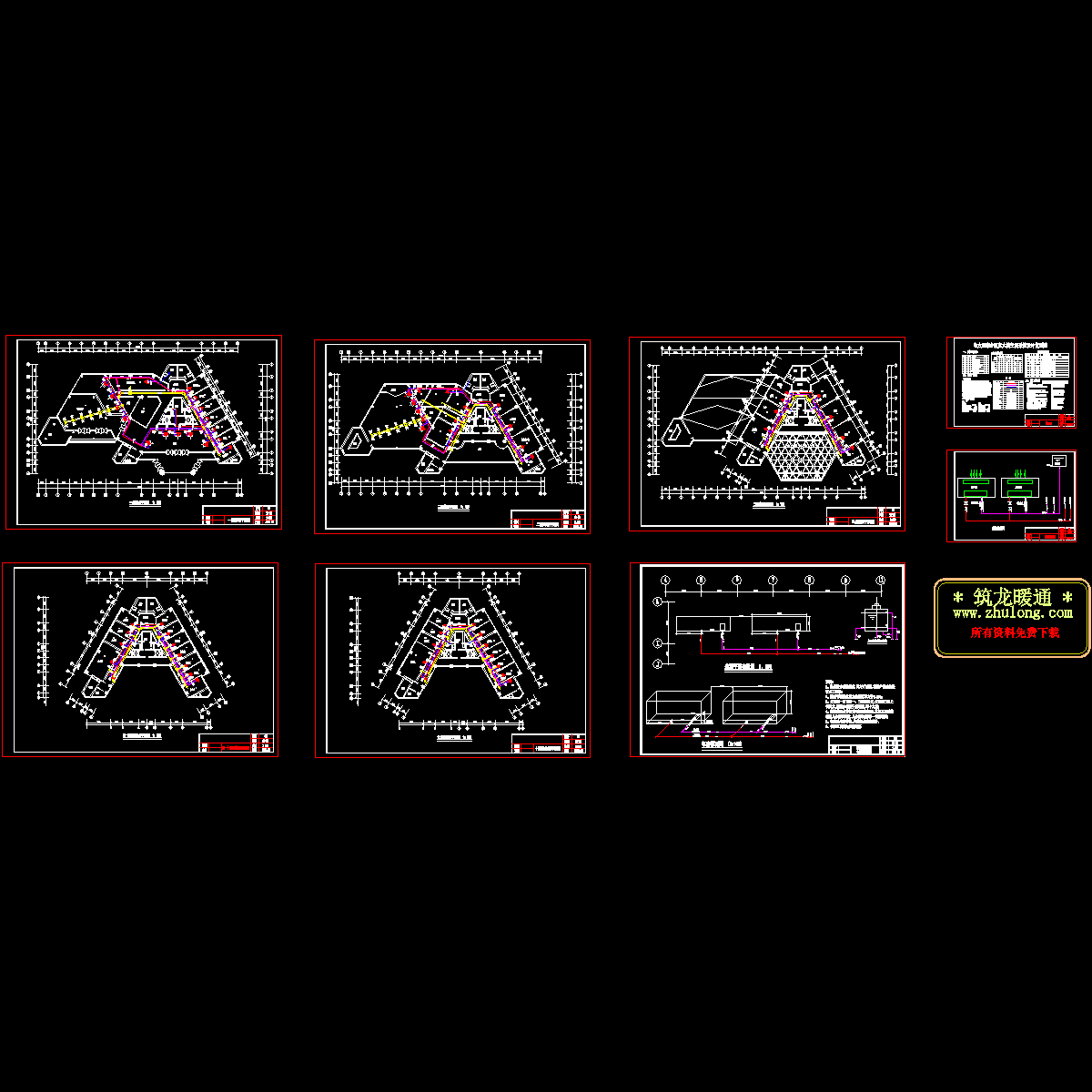

平面布置图和机房图.dwg

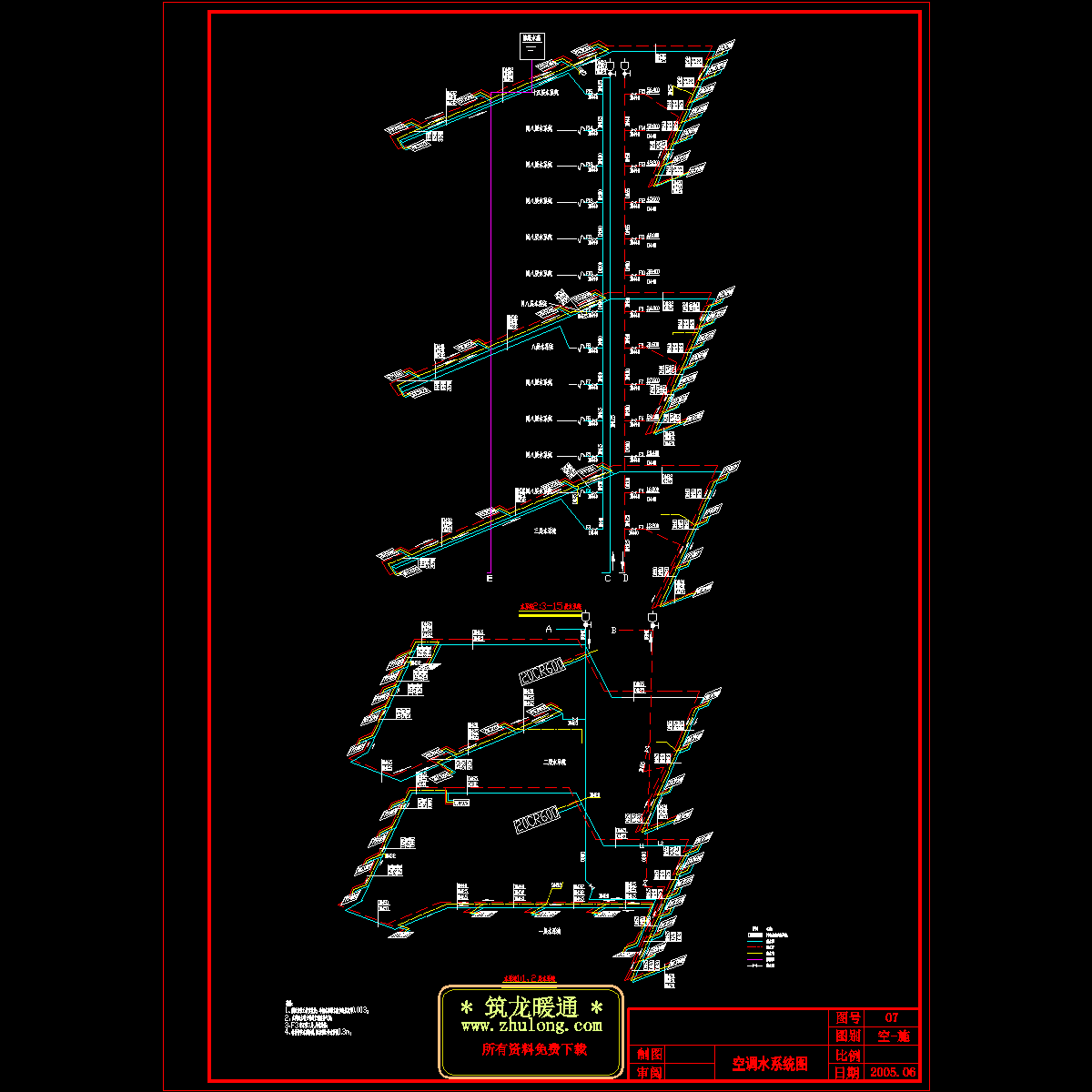

水系统图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
