4层抗肿瘤基地生活中心暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计面积：1820.86平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省抗肿瘤药产业化基地生活中心
暖通施工图
。该建筑为框架结构，建筑层数为地上4层，建筑高度19.2米，基底建筑面积447.19平方米，总建筑面积为1820.86平方米。抗震设防烈度为6度。
设计内容包括该项目的空调、通风及防排烟设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

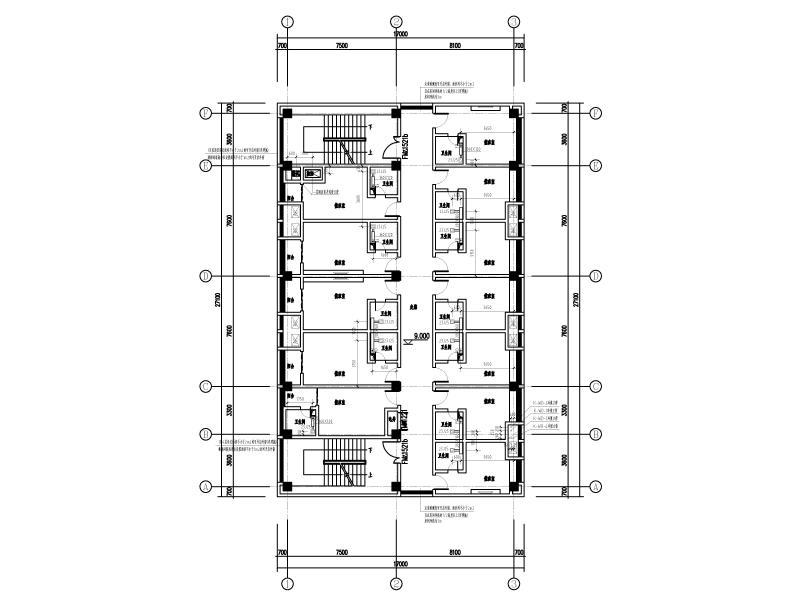

三层排风及防排烟平面图 -

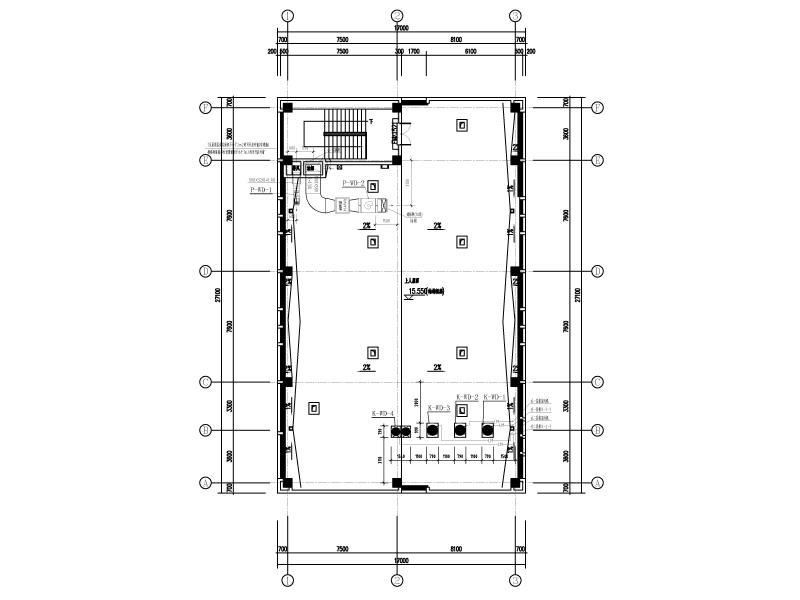

屋顶暖通配管平面图 -

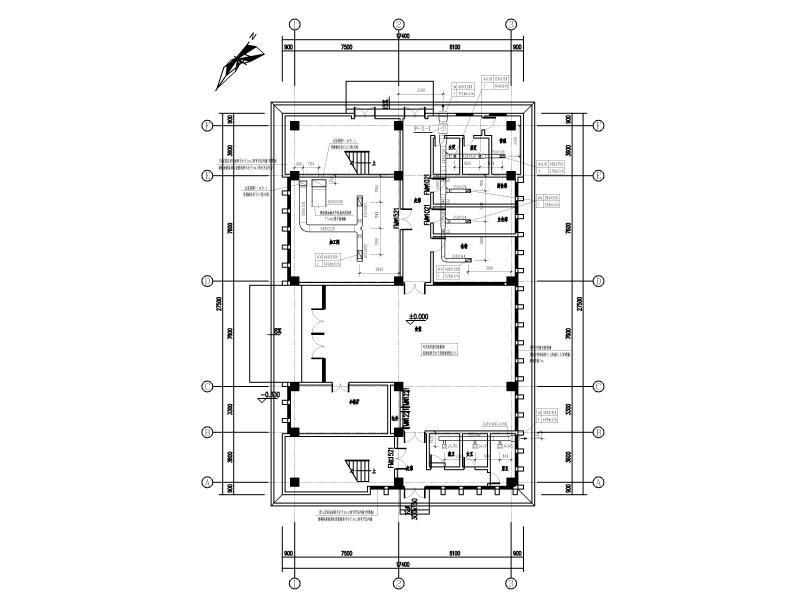

一层排风及防排烟平面图 -

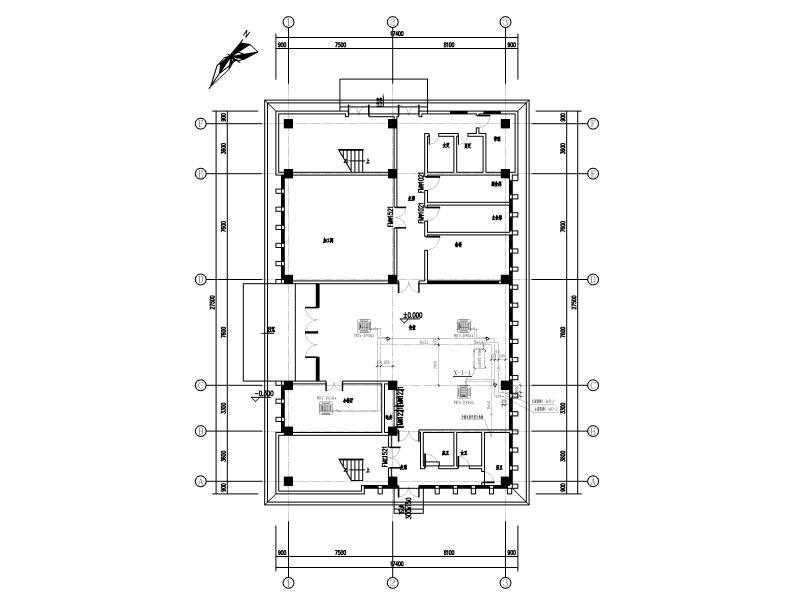

一层舒适性空调冷媒管及冷凝水管平面图 -

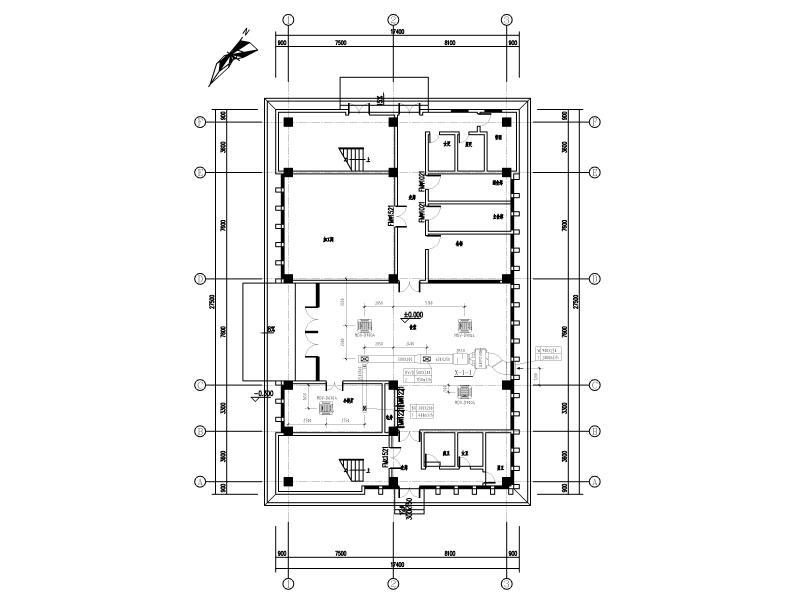

一层舒适性空调送风平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-21
- 评论次数：0
- 浏览次数：0
- 文件大小：6.17 MB
- 收藏次数：0
-
文件名称：
附件-996587758586779896.rar
