抗肿瘤基地动物房暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：单层建筑
-
建筑设计面积：447.19平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省抗肿瘤药产业化基地动物房
暖通施工图
；建筑规模：基底建筑面积447.19平方米，总建筑面积为447.19平方米。建筑层数和建筑总高度：建筑层数为地上1层，建筑高度为5.80米。建筑设计结构形式：框架结构。建筑物分类：建筑等级为二级，耐火等级为二级，抗震设防烈度六度；一层为动物房、污水处理、酒精罐区。
设计范围：通风及防排烟系统设计。空调系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

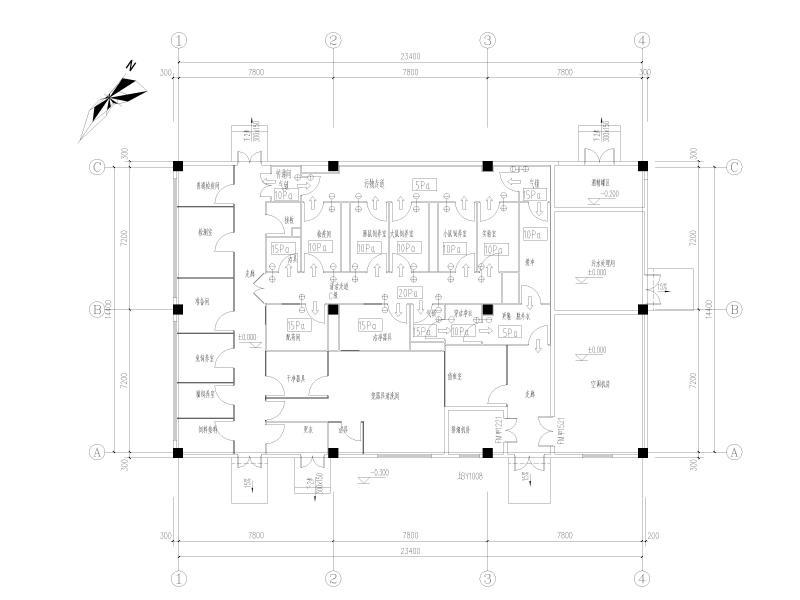

洁净区气流流向及压差点位布置平面图 -

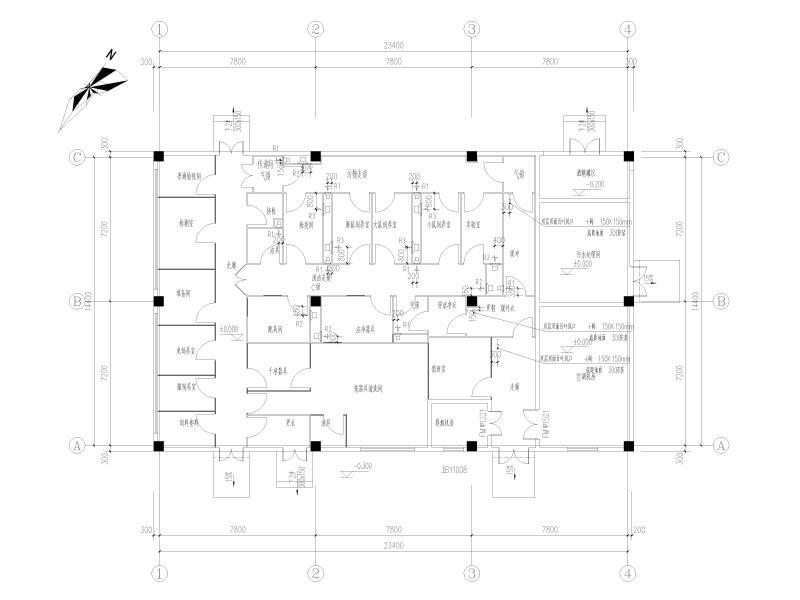

一层洁净区回（排）风口布置平面图 -

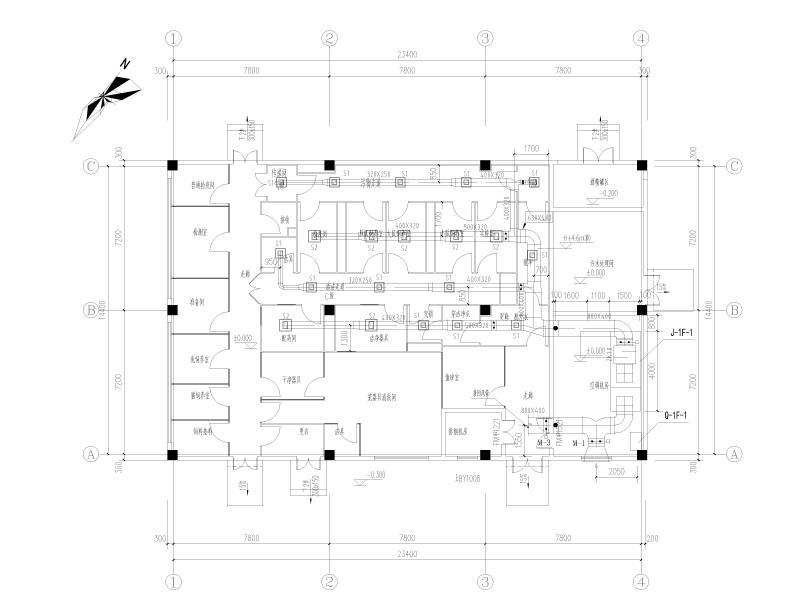

一层洁净区空调回（排）风管平面图 -

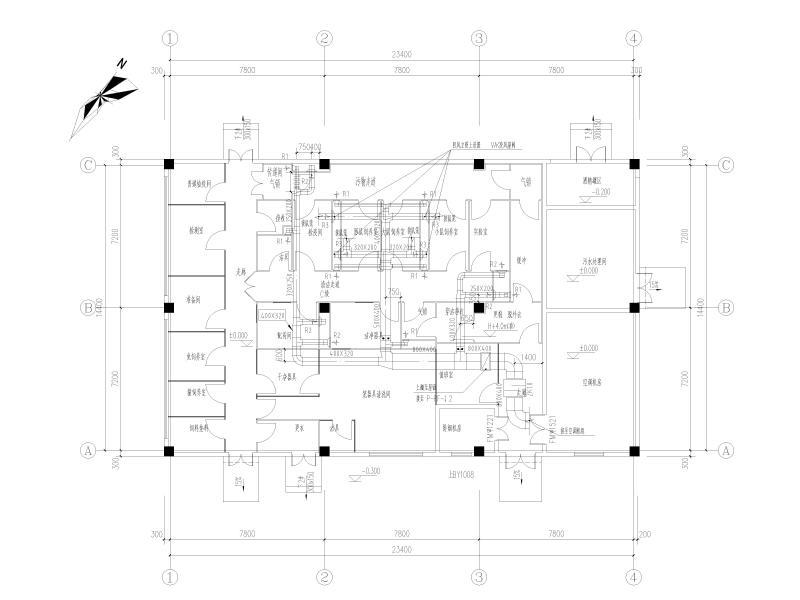

一层洁净区空调送风管布置平面图 -

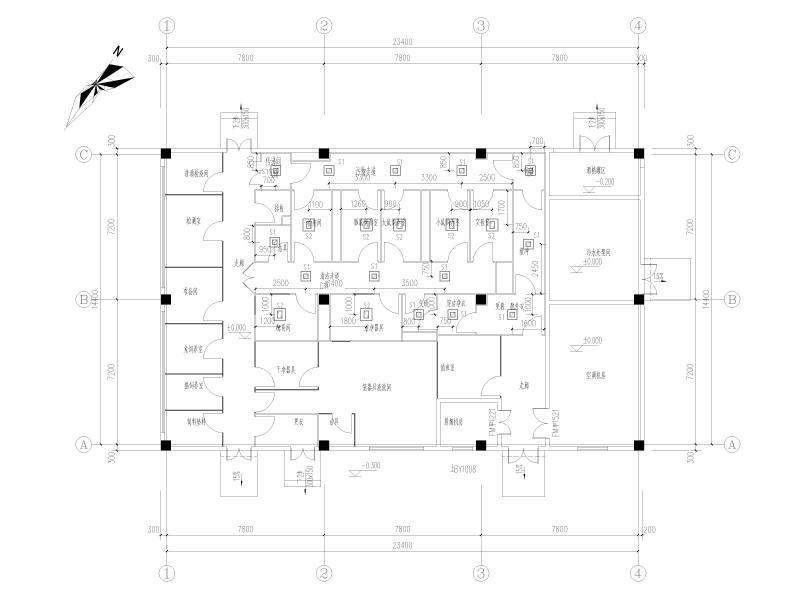

一层洁净区送风口布置平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-21
- 评论次数：0
- 浏览次数：0
- 文件大小：13.6 MB
- 收藏次数：0
-
文件名称：
附件-996587758975795580.rar
