森林动物园人行桥设计施工CAD图纸

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：辽宁
• 设计年代：近代
• 使用性：人行桥
• 跨径大小和多跨总长：98.5m
• 行车道位置：下承式桥
• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
• 材料类型：钢筋砼桥

该资料为 [大连]森林动物园人行桥设计施工图纸

桥梁跨径为76m 22.5m不对称布置。桥面总宽为7.2m，桥面纵坡为0，横坡为0.55%，由铺装层调整。索塔为钻石型混凝土塔。主跨为双索面，锚固跨为单索面。拉索为彩色PE护套拉索（PE护套选用进口原材料），外层颜色为橘红色或由业主选定。距离桥面2米范围内的拉索连同索管一起用不锈钢板包裹。

······

一、 设计标准

二、 设计规范及基础资料

三、 桥梁总体布置

四、 建筑材料

五、 桥梁结构设计概述

六、 施工工序及注意事项

······

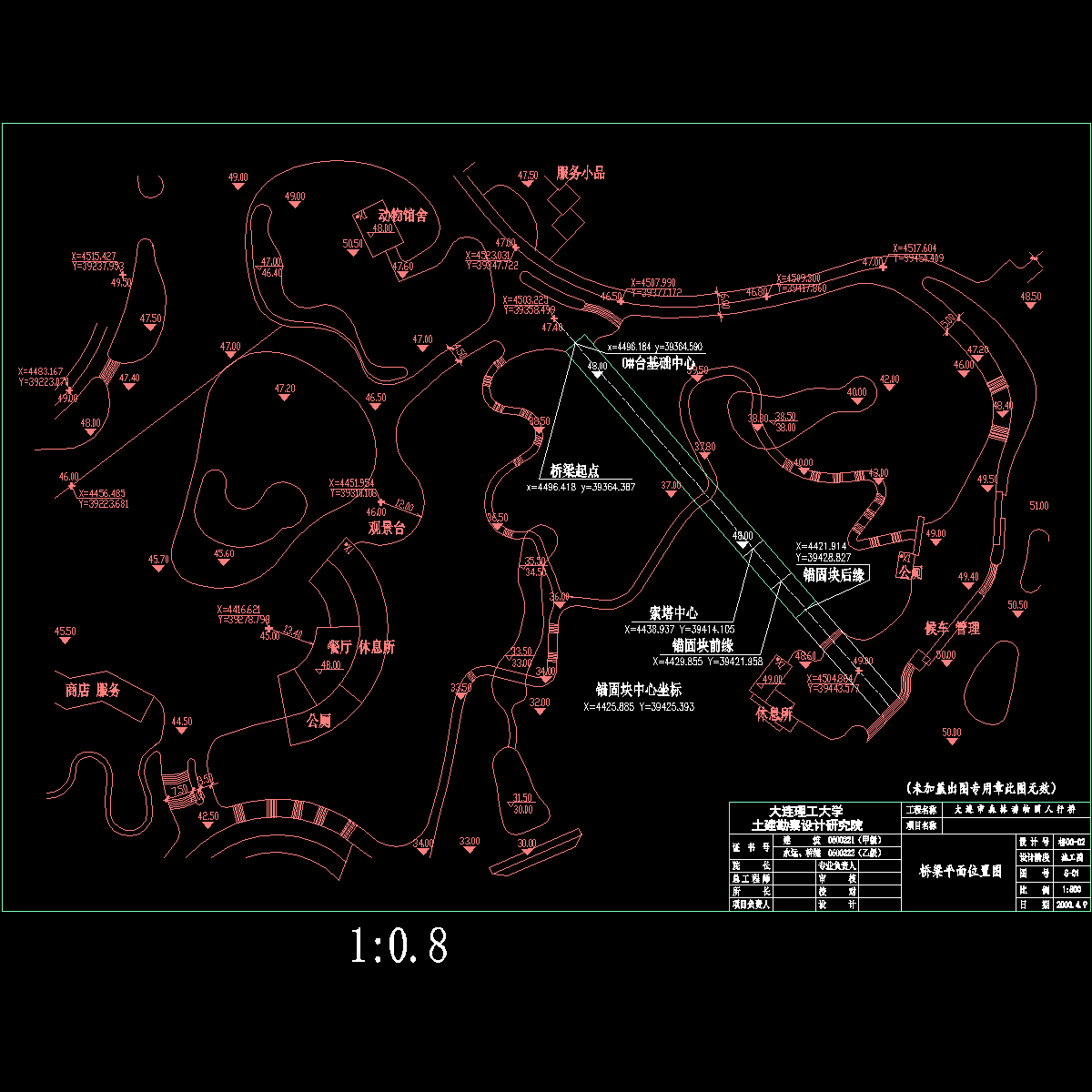

桥位布置图

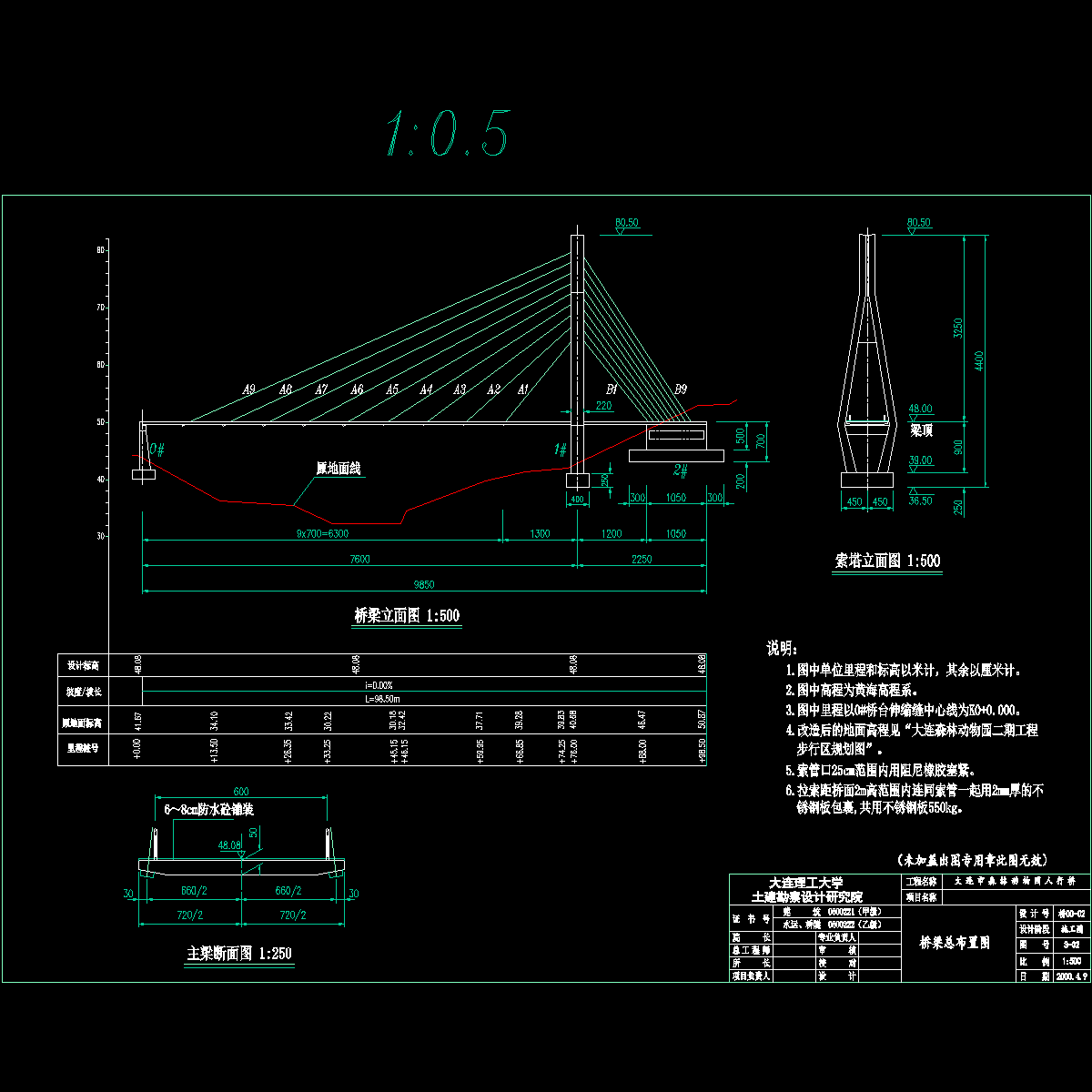

桥梁立面图

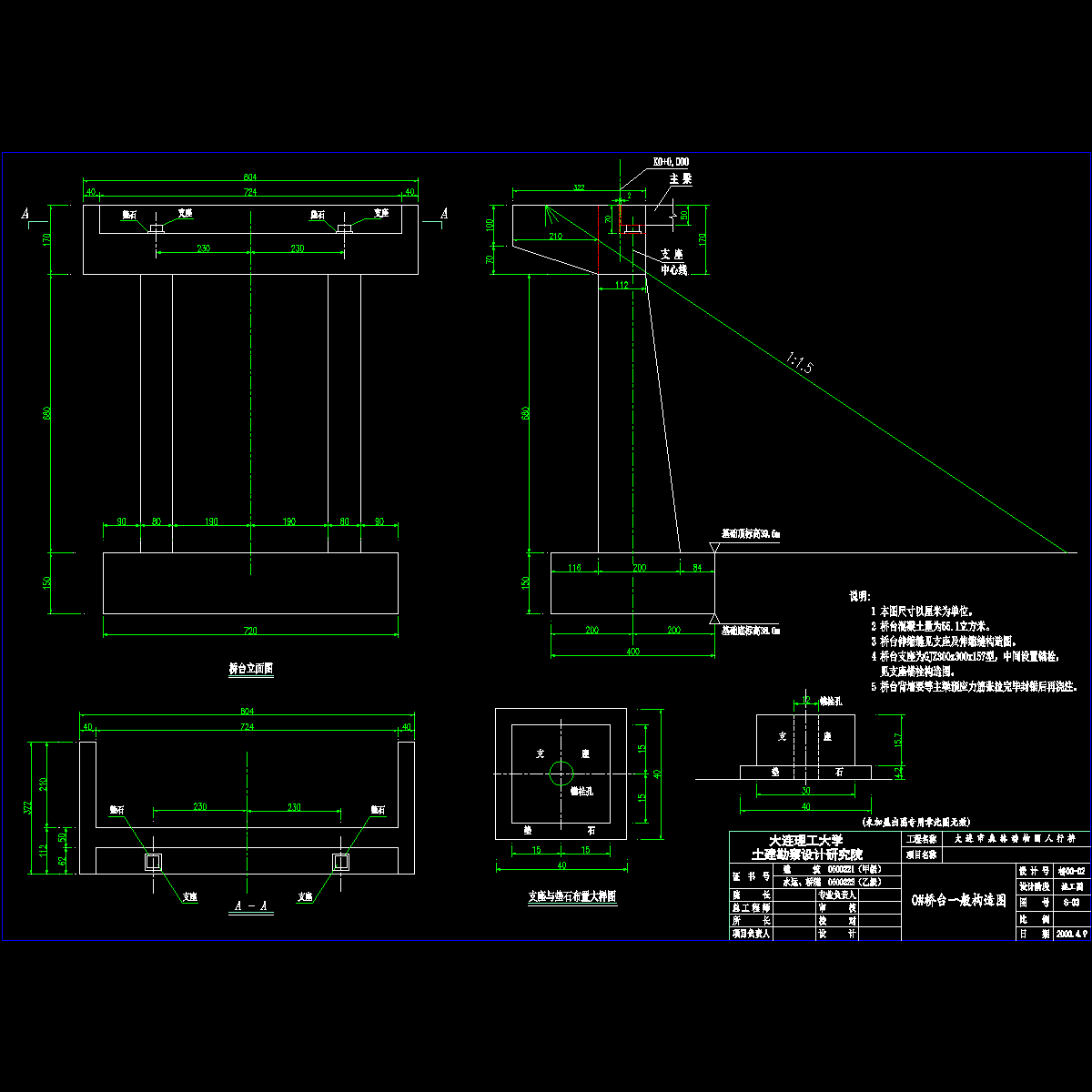

桥台构造图

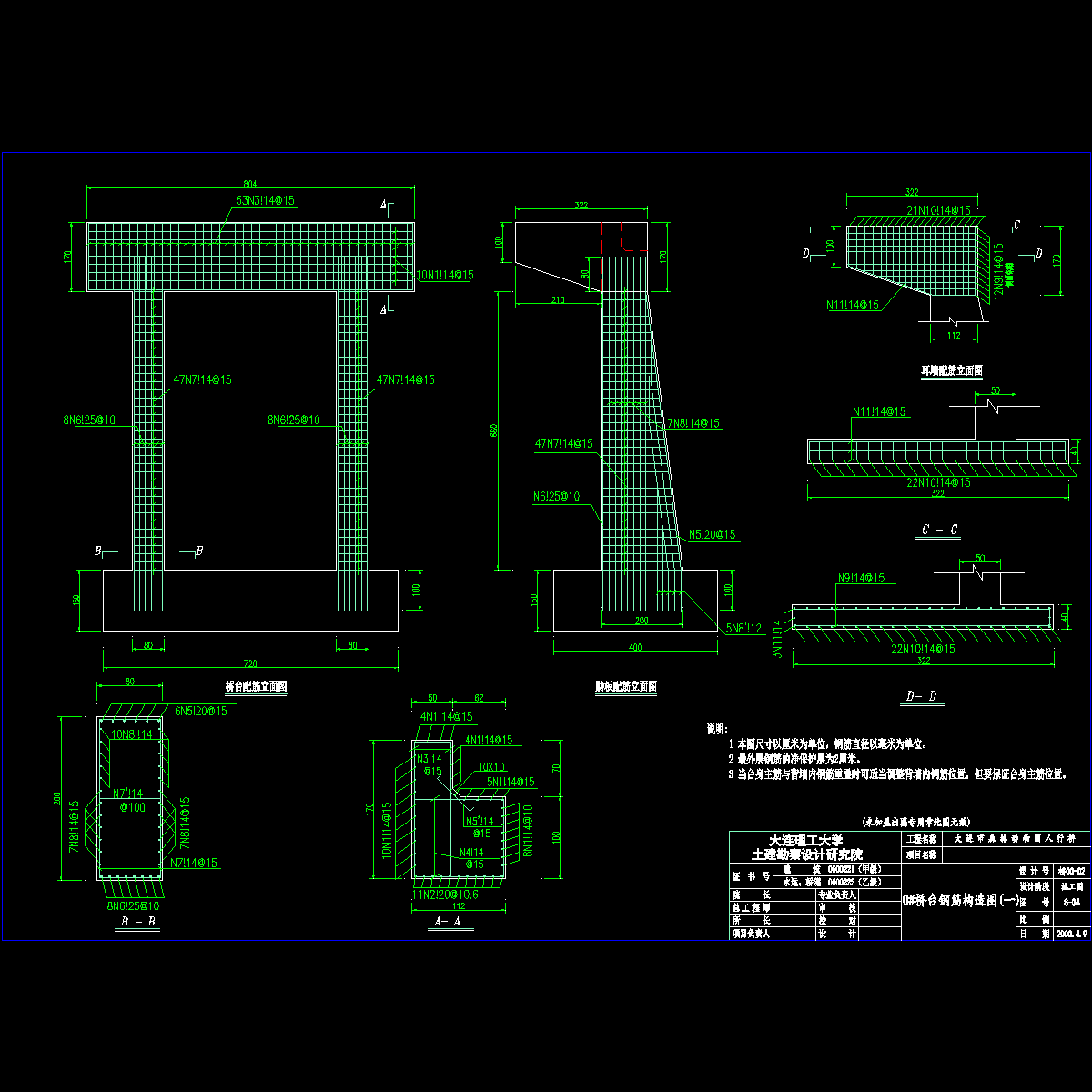

桥台钢筋构造图

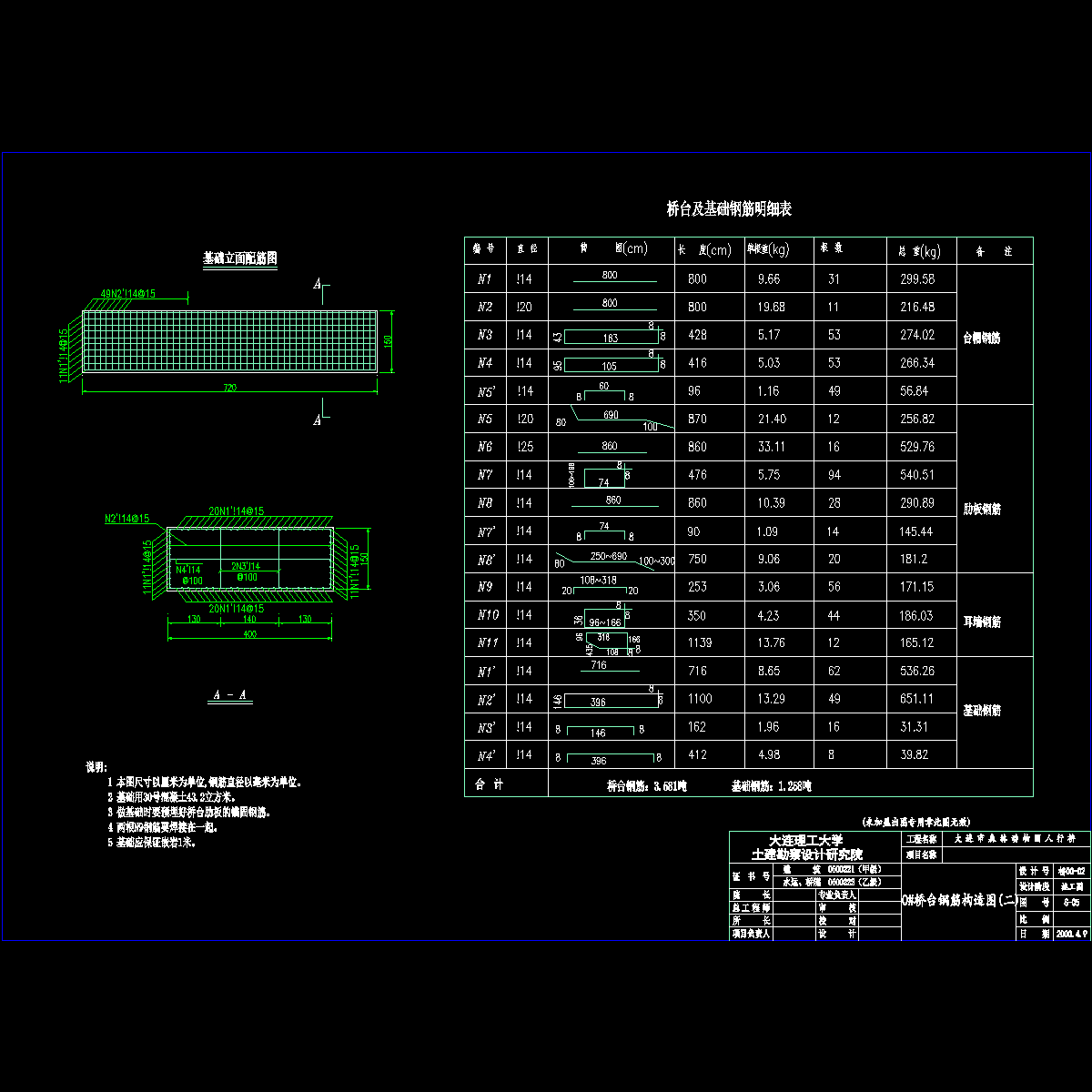

桥台钢筋构造图

索塔钢筋构造图

普通钢筋构造图

塔上锯齿钢筋图

主梁一般构造图

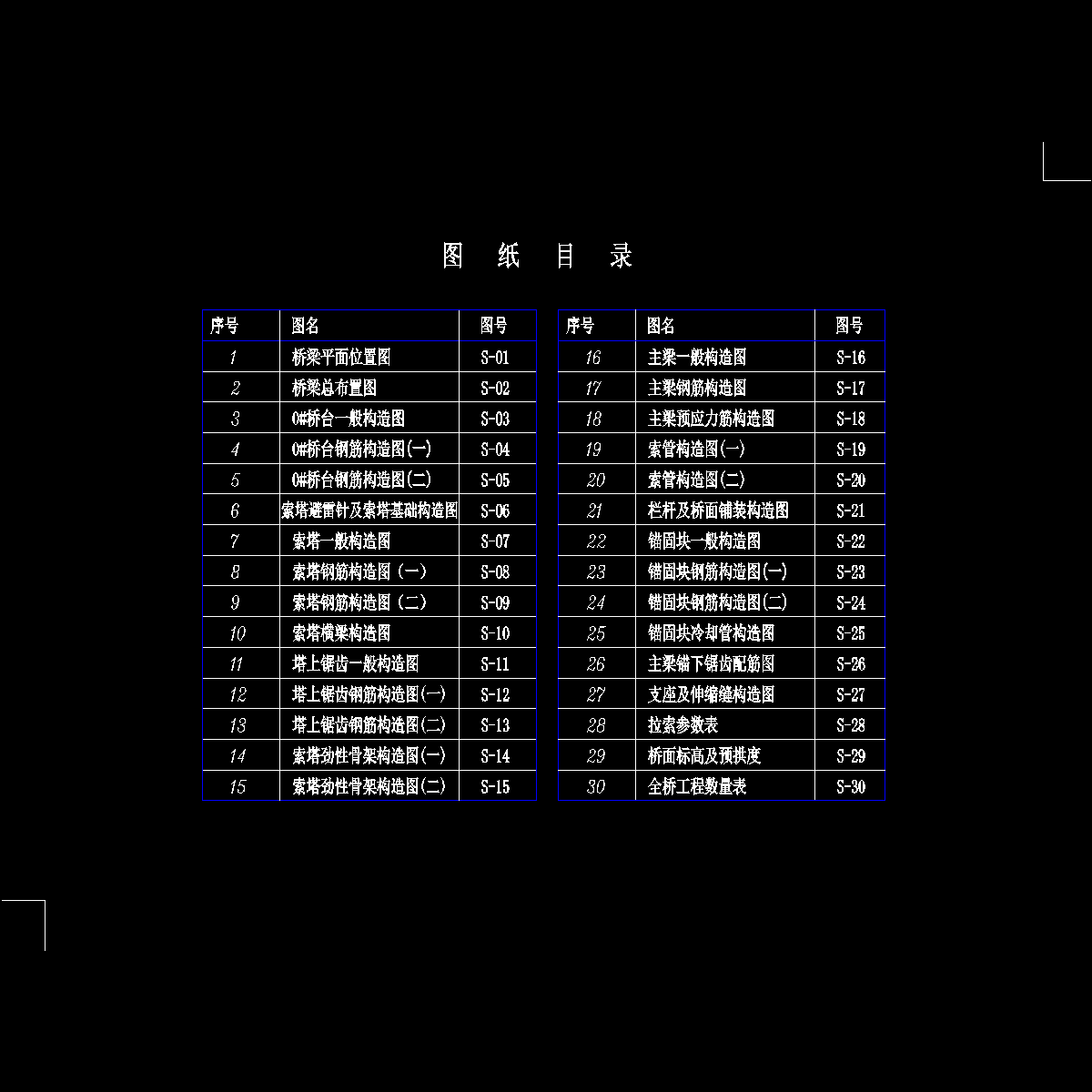

图纸列表

s00.dwg

s01.dwg

s02.dwg

s03.dwg

s04.dwg

s05.dwg

s06.dwg

s07.dwg

s08.dwg

s09.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
