东莞市西部干道市政工程人行天桥cad施工图纸_预应力混凝土桥

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、概述 　　本桥跨越东莞西部干道，位于东莞西部干道桩号KXXXX米处。是东莞西部干道工程的组成部分。 　　二、设计规范和技术标准 　　（一）、设计规范 　　1、《公路桥涵设计通用规范》（JTG D60-2004）； 　　2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）； 　　3、《公路桥涵地基与基础设计规范》（JTJ024-85）； 　　4、《城市人行天桥与人行地道技术规范》CJJ69-95； 　　5、《城市桥梁设计荷载标准》（CJJ77-98）。 　　（二）、技术标准 　　1、荷载等级 　　人群荷载：根据《城市人行天桥与人行地道技术规范》(CJJ69-95)确定；　　地震作用：地震动峰值加速度等于0.10g。 　　2、桥宽布置 　　桥梁横断面布置如下： 　　主桥全宽5.0米，净宽4.70米；主桥桥面宽度组成为：0.15米（踢脚） 4.70米（人行步道） 0.15米（踢脚）。南北侧单侧人行梯道全宽5.0米，梯道宽度组成：0.15米（踢脚） 2.05米（人行步道） 0.60米（自行车推道） 2.05米（人行步道） 0.15米（踢脚）。 　　3、桥面纵、横坡 　　桥面纵坡：主桥跨中竖曲线半径1000米，两侧为1.0%纵坡。人行梯道坡度：i=1:2，桥面横坡：主桥及梯道表面均不设横坡。 　　4、桥下净空 　　主车道≥5.5m，人行道≥2.5m。

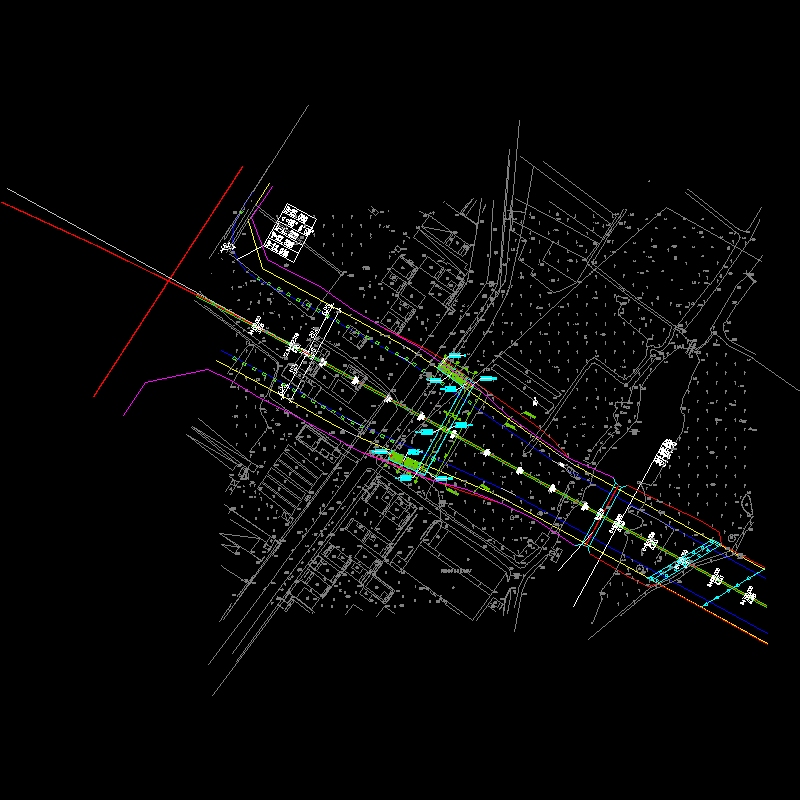

ql-04-人行天桥桥梁平面位置图.dwg

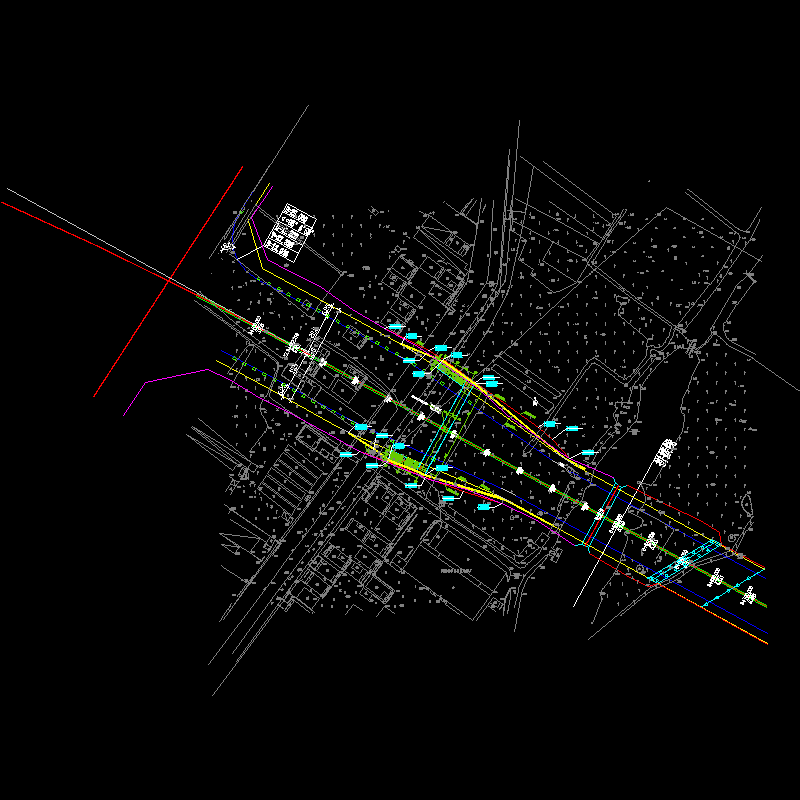

ql-05-人行天桥桩基平面位置图.dwg

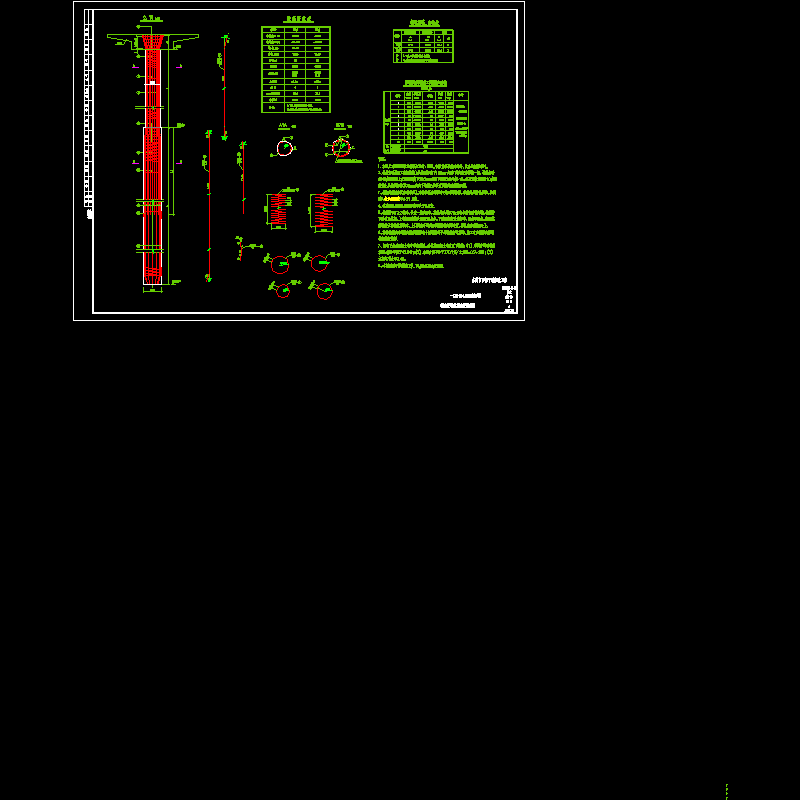

ql-10-梯道桥墩柱构造及配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
