西部干道市政工程人行天桥施工图纸设计cad

• 使用性：人行桥

• 承重构件受力情况：钢结构桥

• 材料类型：钢筋砼桥

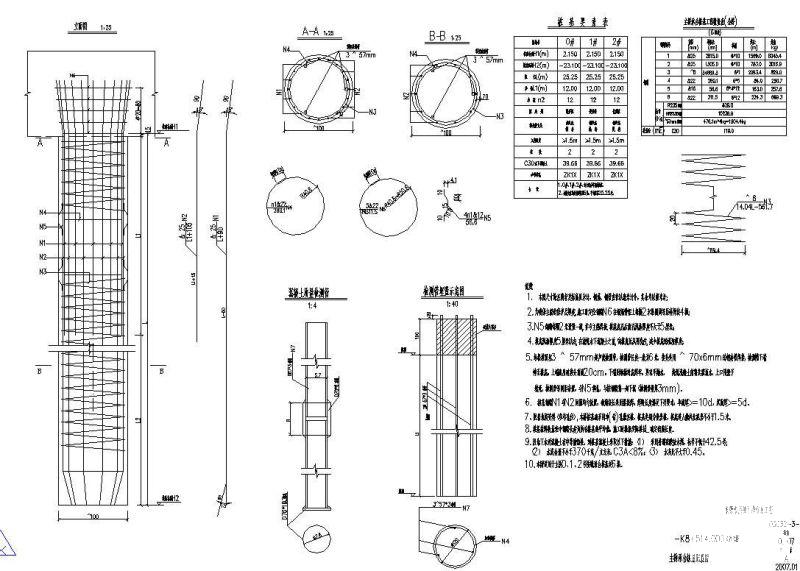

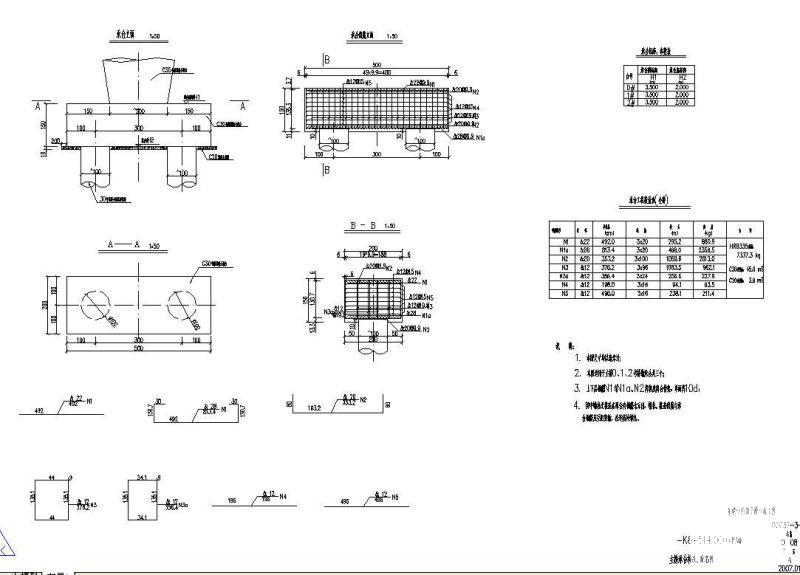

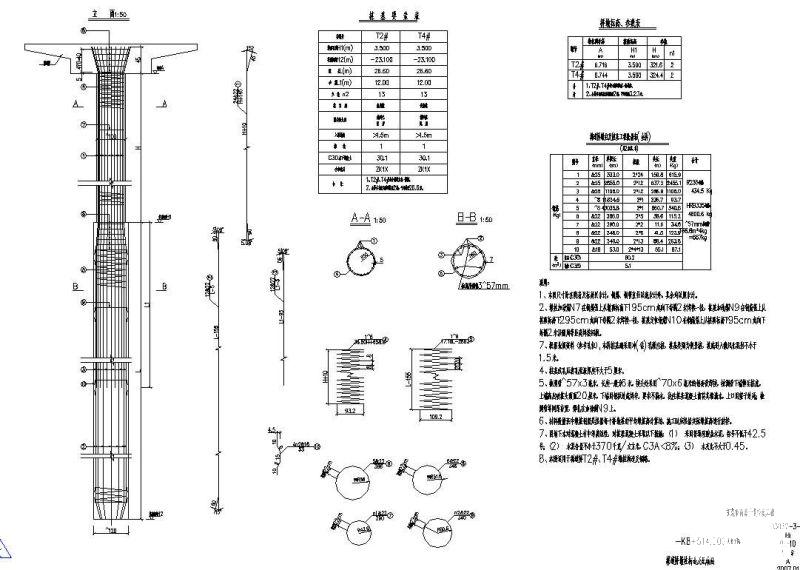

附件详情

一、概述
本桥跨越东莞西部干道，位于东莞西部干道桩号KXXXX米处。是东莞西部干道工程的组成部分。
二、设计规范和技术标准
（一）、设计规范
1、《公路桥涵设计通用规范》（JTG D60-2004）；
2、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）；
3、《公路桥涵地基与基础设计规范》（JTJ024-85）；
4、《城市人行天桥与人行地道技术规范》CJJ69-95；
5、《城市桥梁设计荷载标准》（CJJ77-98）。
（二）、技术标准
1、荷载等级
人群荷载：根据《城市人行天桥与人行地道技术规范》(CJJ69-95)确定；　　地震作用：地震动峰值加速度等于0.10g。

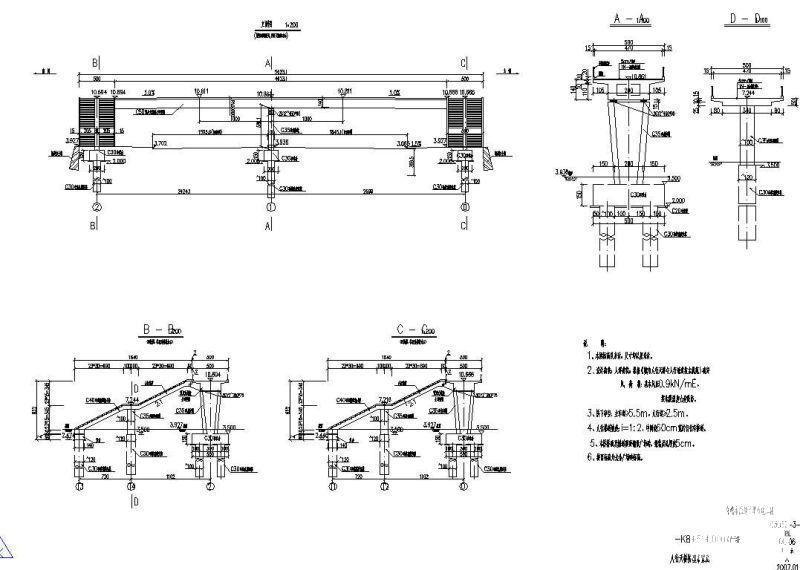

2、桥宽布置
桥梁横断面布置如下：
主桥全宽5.0米，净宽4.70米；主桥桥面宽度组成为：0.15米（踢脚） +4.70米（人行步道）+0.15米（踢脚）。南北侧单侧人行梯道全宽5.0米，梯道宽度组成：0.15米（踢脚）+2.05米（人行步道）+0.60米（自行车推道）+2.05米（人行步道）+0.15米（踢脚）。
3、桥面纵、横坡
桥面纵坡：主桥跨中竖曲线半径1000米，两侧为1.0%纵坡。人行梯道坡度：i=1:2，桥面横坡：主桥及梯道表面均不设横坡。
4、桥下净空
主车道≥5.5m，人行道≥2.5m。
