5层抗肿瘤药项目综合质检楼暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：多层建筑
-
建筑设计面积：4404.11平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000,PDF
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：该项目为
贵州省抗肿瘤药项目综合质检楼
暖通施工图
。该建筑为框架结构，建筑层数为地上5层，建筑高度为219米基底建筑面积111688平方米，总建筑面积为4404.11平方米，抗震设防烈度六度。设计内容：本施工图设计内容包括该项目的空调、通风及防排烟设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

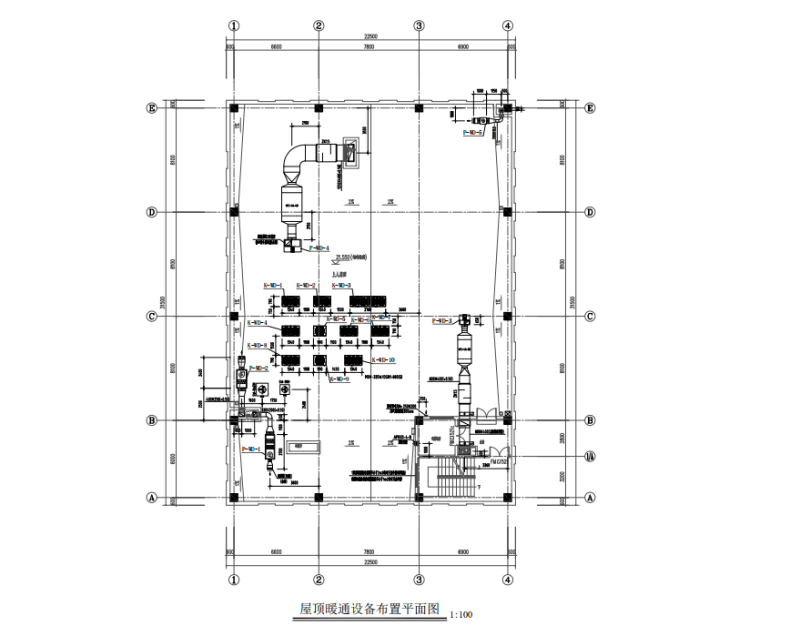

屋顶暖通设备布置平面图 -

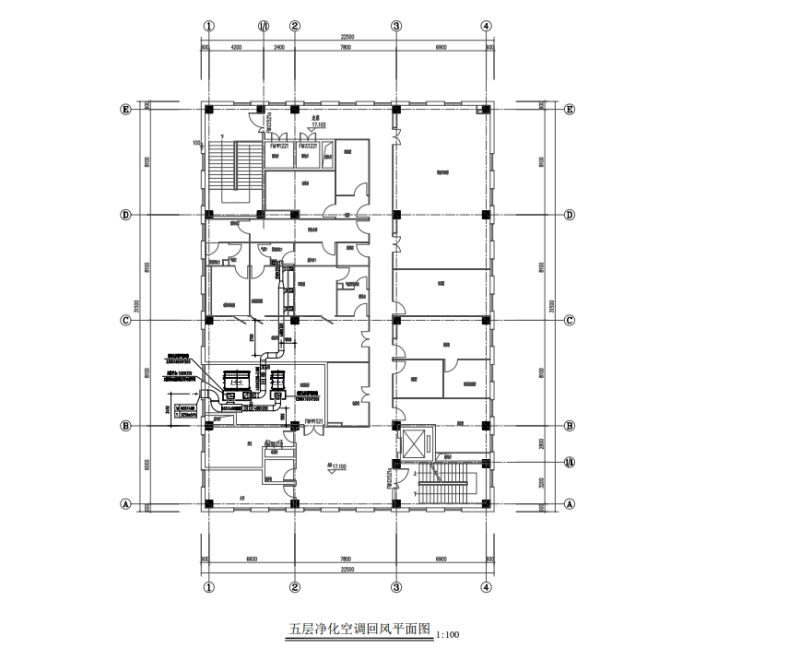

五层净化空调回风平面图 -

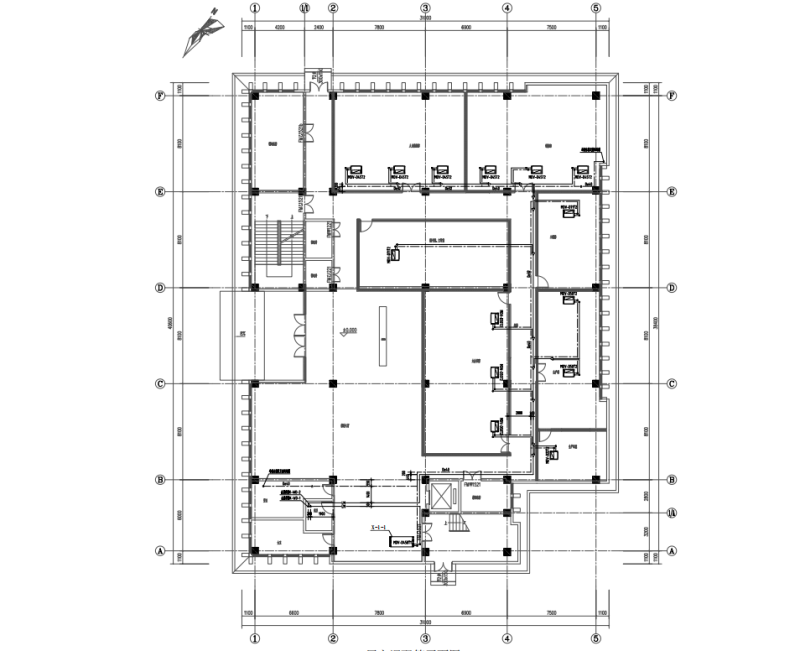

一层空调配管平面图 -

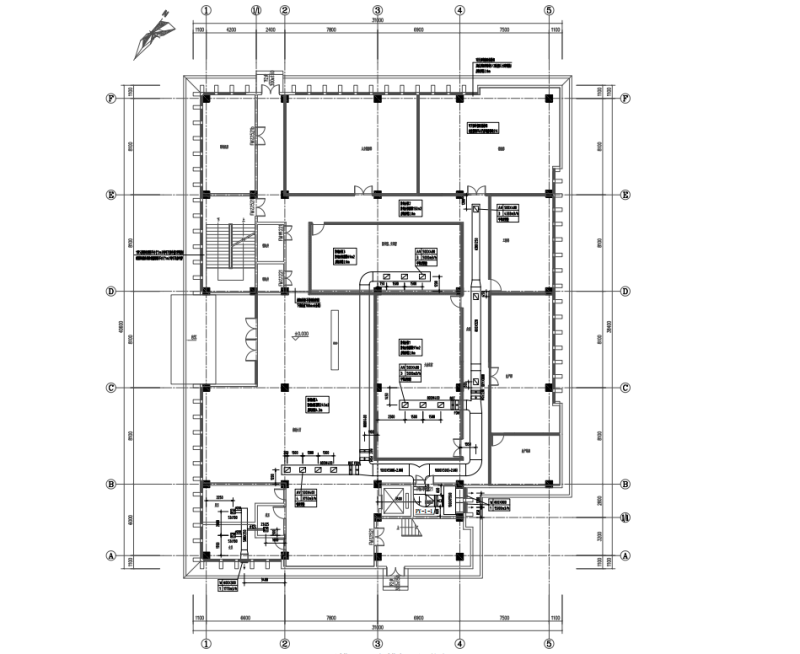

一层排风及防排烟平面图 -

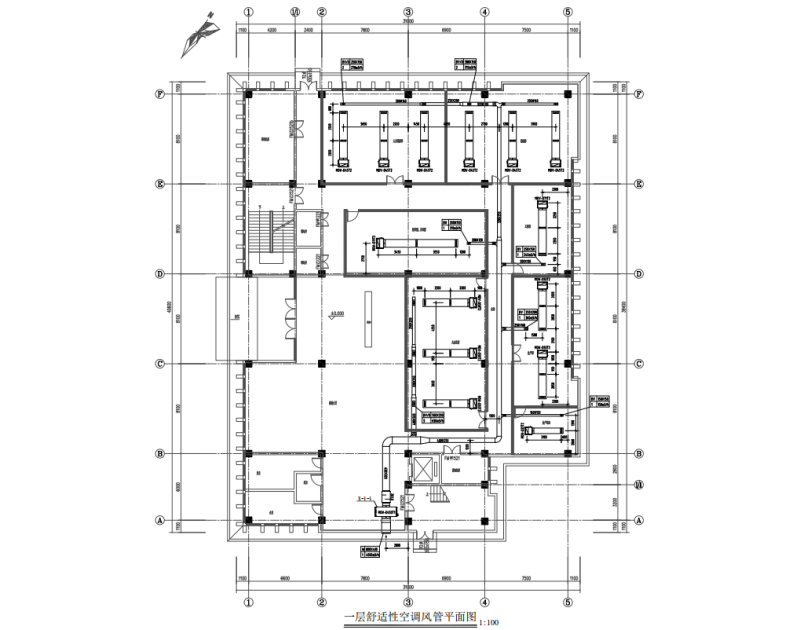

一层舒适性空调风管平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-21
- 评论次数：0
- 浏览次数：0
- 文件大小：11.28 MB
- 收藏次数：0
-
文件名称：
附件-996595505596689855.rar
抗肿瘤药质检楼暖通施工图下载
