综合体项目暖通施工图纸cad平面图

项目概要：该项目为 贵州省综合体项目 暖通施工图 ，建设功能：高层住宅、多层住宅、幼儿园、社区商业、社区配套用房、架空层、地下车库及设备用房等；本次报建总建筑设计面积：571182.20平方米，总计容建筑设计面积：383051.65平方米。

设计范围：

1.地下车库、公共卫生间、设备用房（变配电室、水泵房、电梯机房等）、住宅、社区服务网点、农贸市场、办公、幼儿园等通风设计；

2.住宅、社区服务网点、幼儿园、社区配套用房、电梯机房、消防控制中心等预留空调设计；

3.防排烟设计；

4.节能设计；

5.环保设计。

部分图纸展示：

D-3#、4#楼 机房层通风及防排烟平面图.jpg

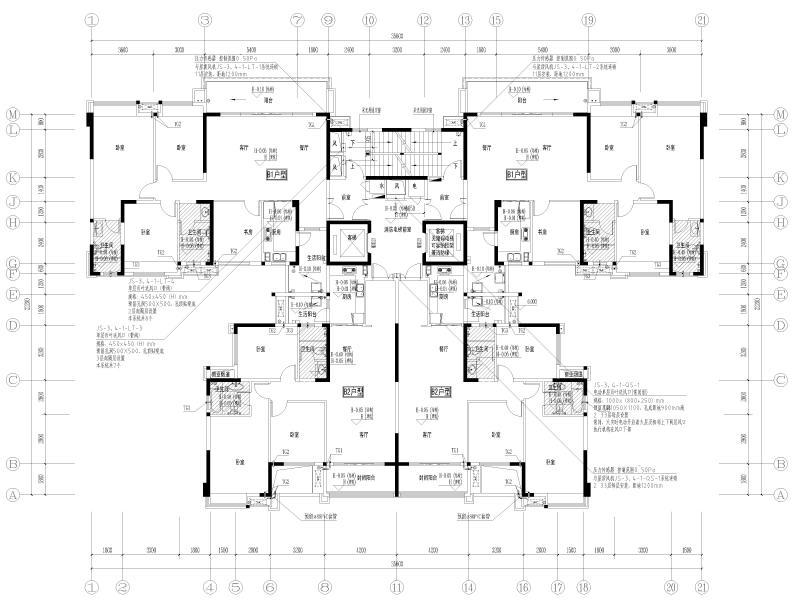

D-3#、4#楼 三~十六层通风及防排烟平面图.jpg

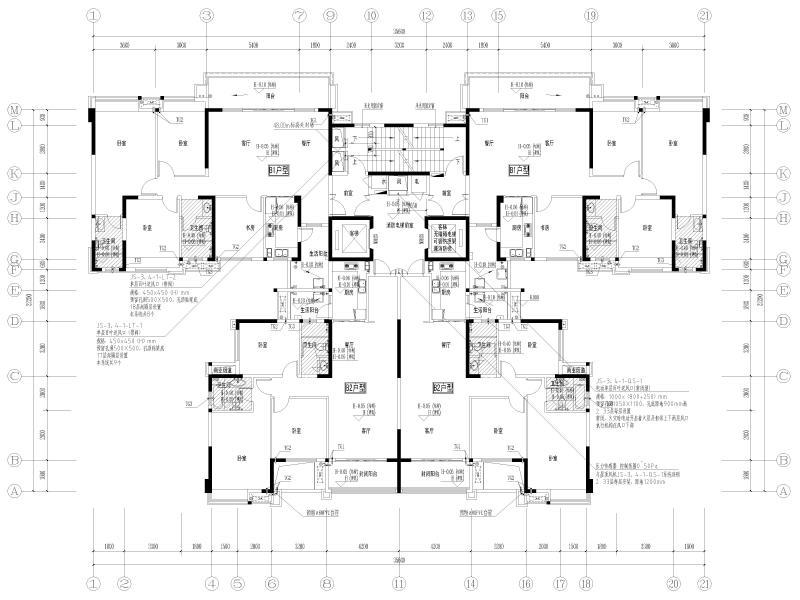

D-3#、4#楼 十七~三十三层通风及防排烟平面图.jpg

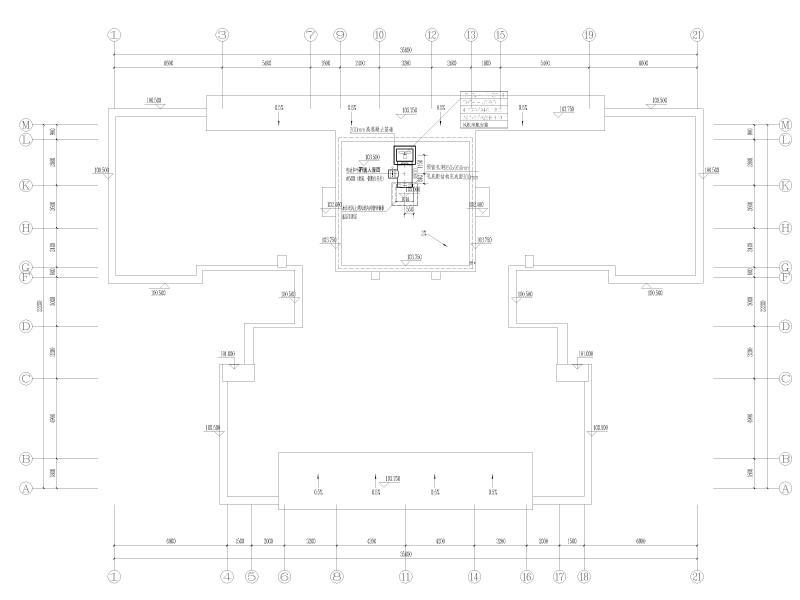

D-3#、4#楼 屋顶层通风及防排烟平面图.jpg

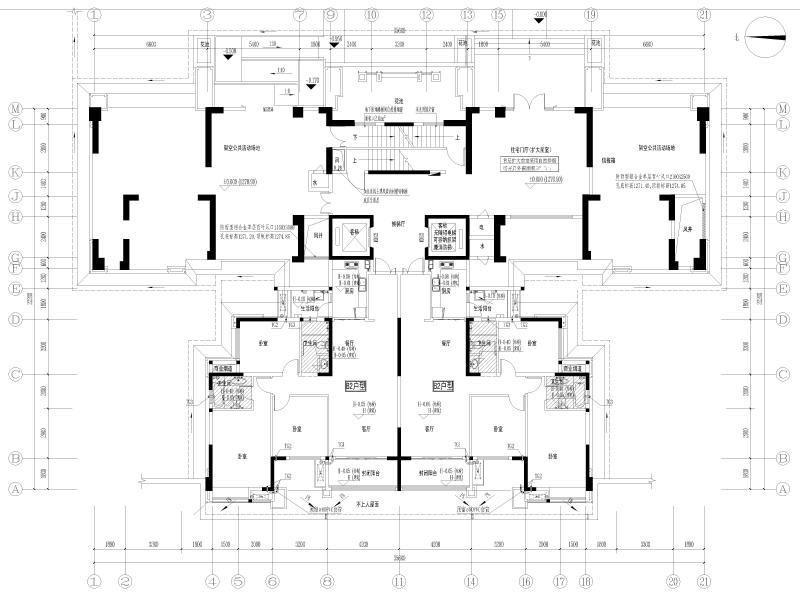

D-4#楼 一层通风及防排烟平面图.jpg
