城市综合体暖通施工图纸cad平面图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风,防排烟
-
项目所在地：贵州
项目概要：本项目为
贵州省城市综合体
暖通施工图
，总建筑面积13146.87平方米，其中地上面积12763.57平方米，地下室建筑面积为90346平方米。
设计内容：
（1）通风系统设计
（2）防排烟系统设计
（3）节能设计
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

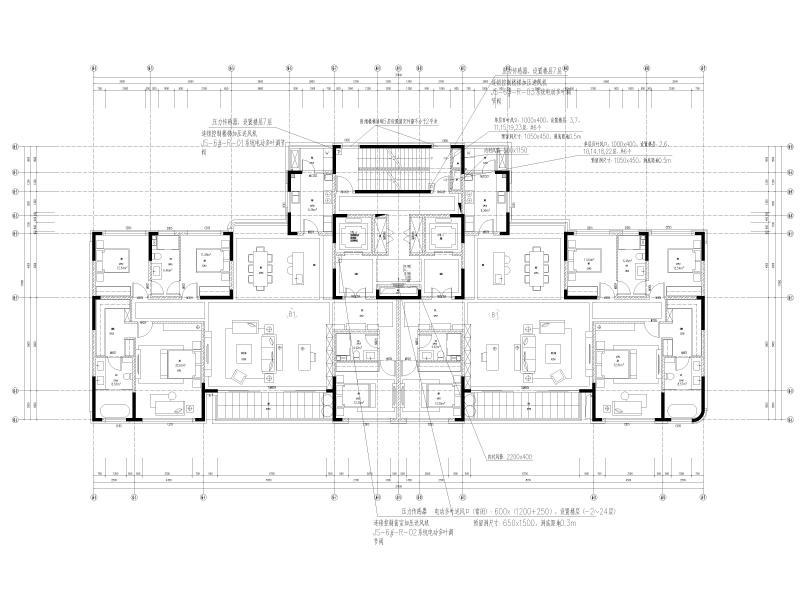

6#楼二层暖通平面图 -

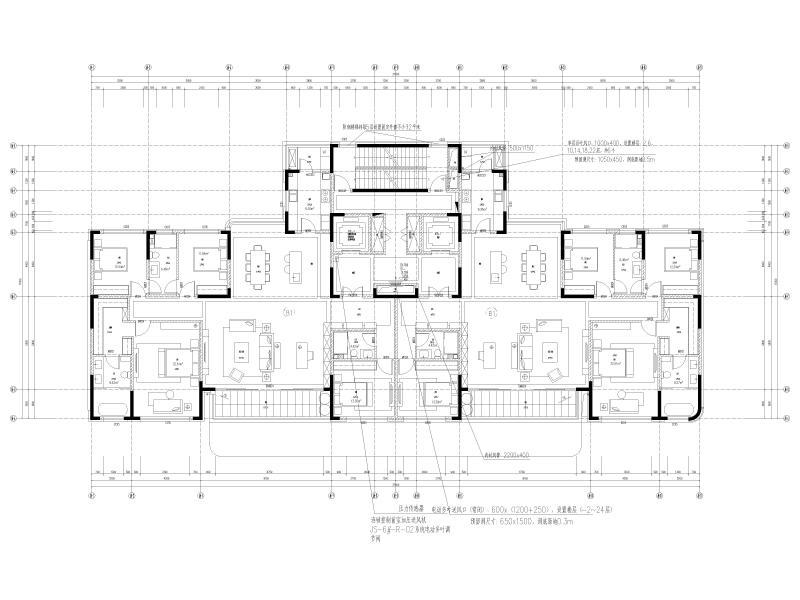

二层暖通平面图 -

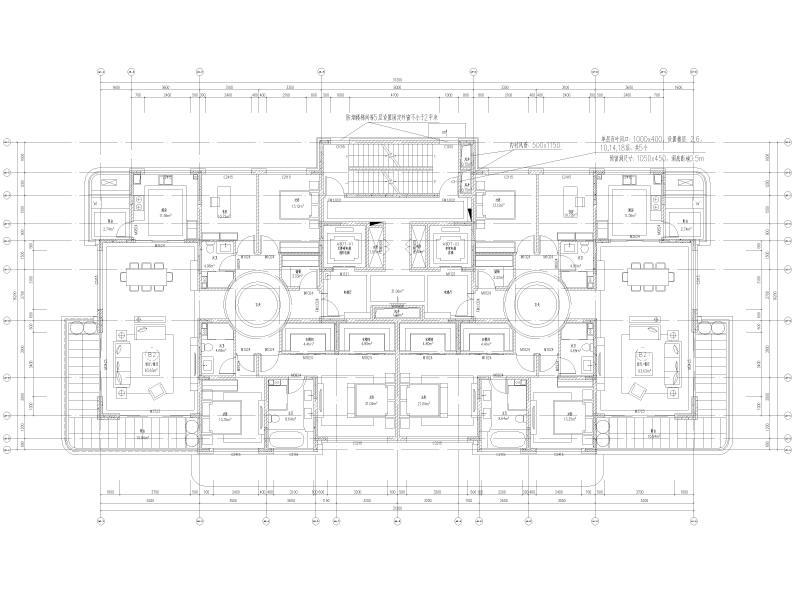

三至二十四层暖通平面图 -

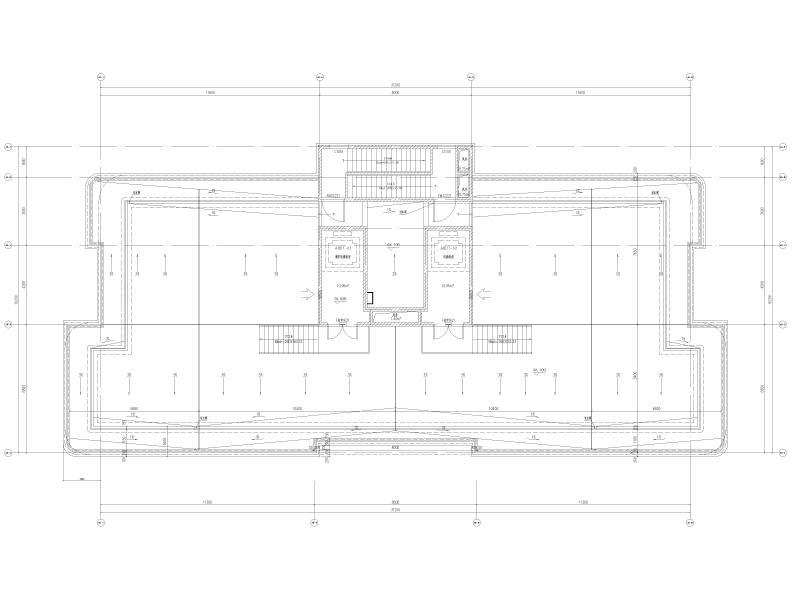

屋面层暖通平面图 -

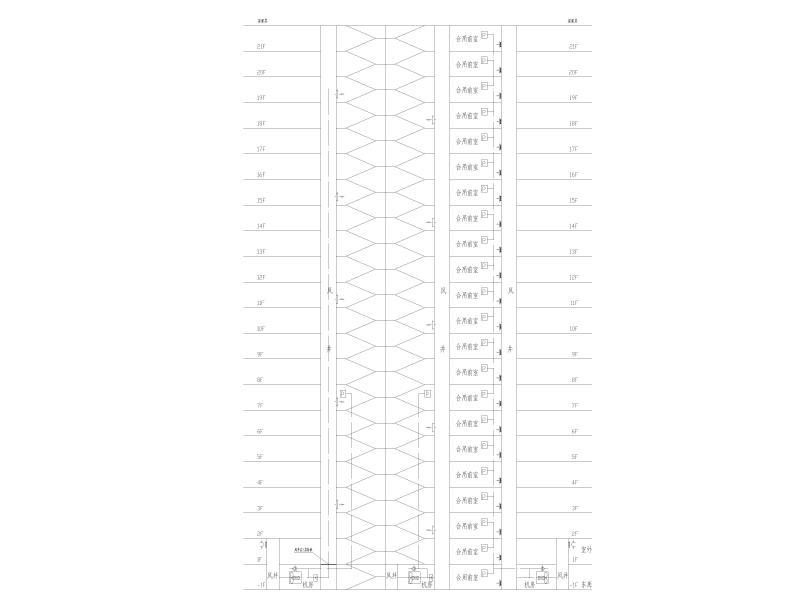

加压送风系统原理图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-25
- 评论次数：0
- 浏览次数：0
- 文件大小：18.49 MB
- 收藏次数：0
-
文件名称：
附件-996579878779897858.rar
