新筹集公租房建设项目暖通施工图纸cad平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:6459.42平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000,PDF
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
设计总说明:1、项目概要:该项目为 贵州省新筹集公租房建设项目 暖通施工图 ,主要功能为住宅、商业等,地上住宅+裙房(商业),其中住宅面积为6459.42平方米,裙房(商业)面积为902.23平方米,地上共24层。地上共24层,建筑物所处气候分区为温和A区,该项目住宅为高层建筑,该地区地震设防烈度为6度。
2、设计内容及范围:
楼梯间、前室防烟设计
电梯机房通风设计
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

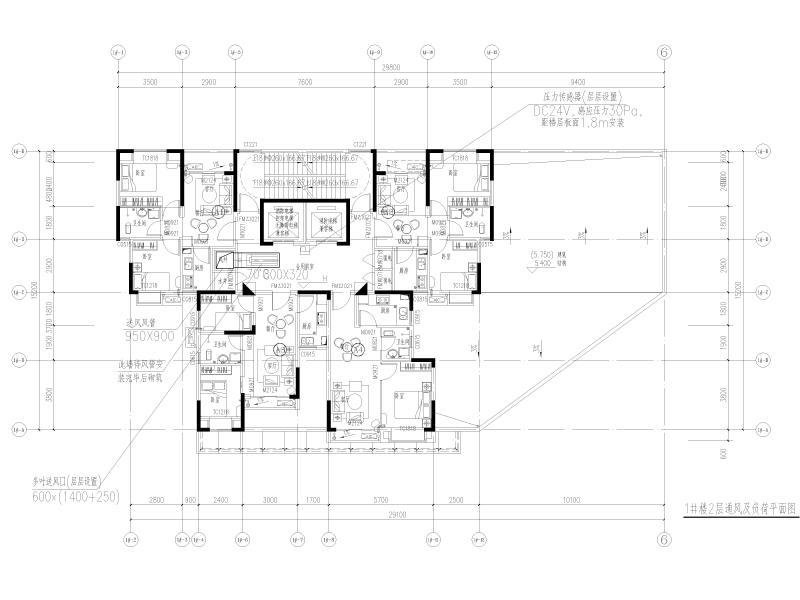

  • 1#楼2层通风及负荷平面图
    1#楼2层通风及负荷平面图

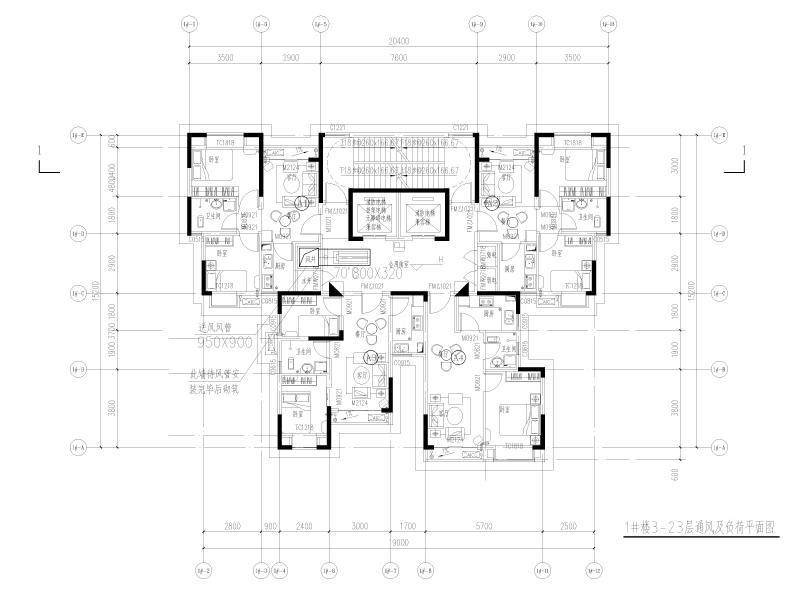

  • 1#楼3-23层通风及负荷平面图
    1#楼3-23层通风及负荷平面图

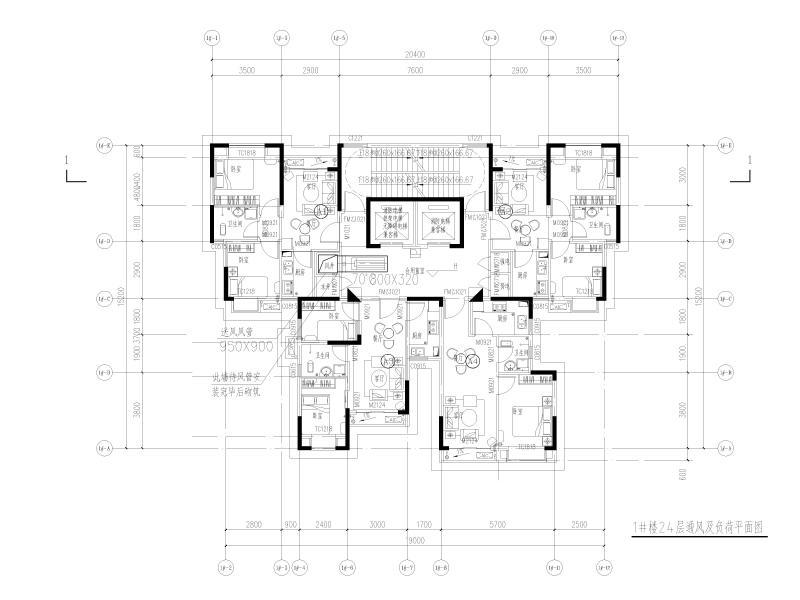

  • 1#楼24层通风及负荷平面图
    1#楼24层通风及负荷平面图

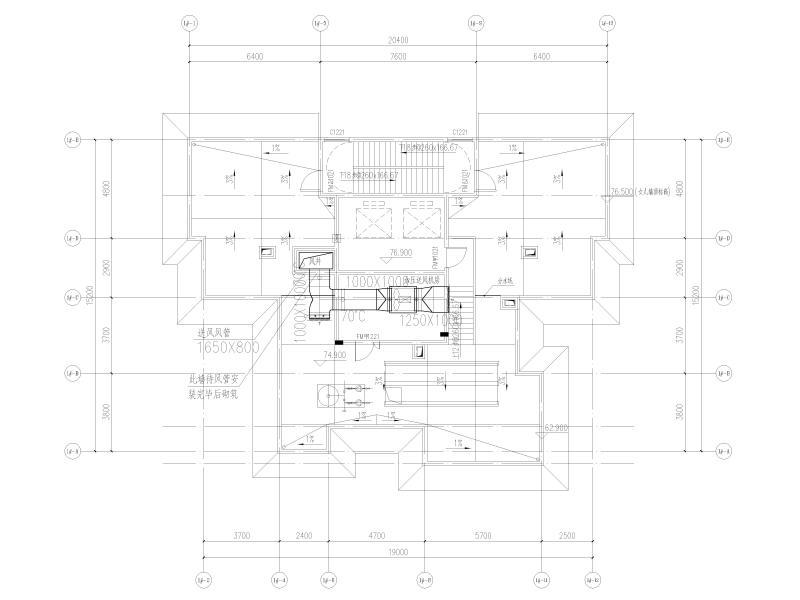

  • 1#楼机房层通风平面图
    1#楼机房层通风平面图

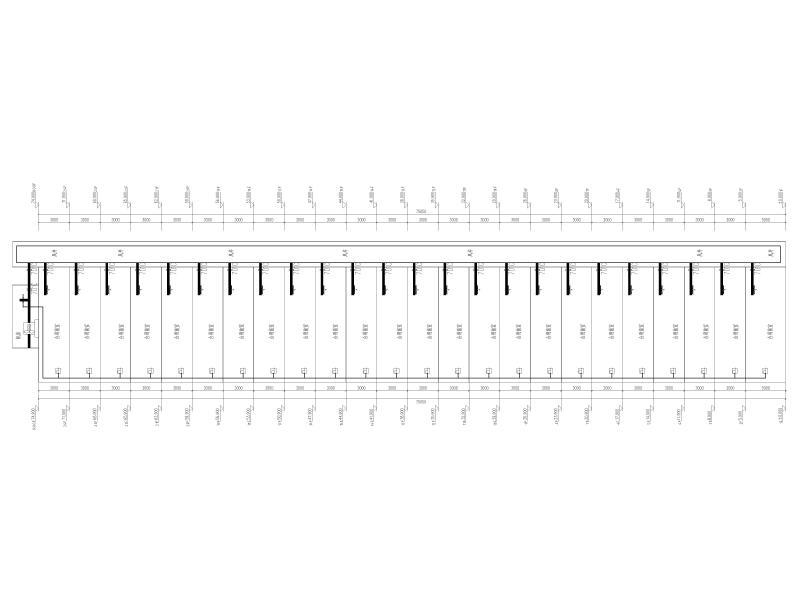

  • 1#楼合用前室加压送风系统原理图
    1#楼合用前室加压送风系统原理图
以上是部分截图,请下载附件后查看完整高清内容
