26层公租房建设项目暖通施工图纸cad防排烟平面图
-
设计详细说明：有
-
建筑类别：住宅,农业建筑
-
建筑高度类型：高层建筑
-
建筑设计面积：13100.55平方米
-
建筑地上层数：26层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：通风
-
送风方式：侧面送风
-
项目所在地：贵州
项目概要：本项目为
贵州省公租房建设项目
暖通施工图
2019
，由农贸市场、住宅组成,无地下室，总建筑面积13100.55平方米.其中:农贸市场部分共3层，建筑高度14m，住宅部分共二十六层，建筑高度85.05m。属一类高层住宅建筑，耐火等级为一级,属新建工程。
设计范围：通风系统设计、消防防烟、排烟系统设计，包括自然通风设施、机械加压送风系统、自然排烟设施、机械排烟系统等。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

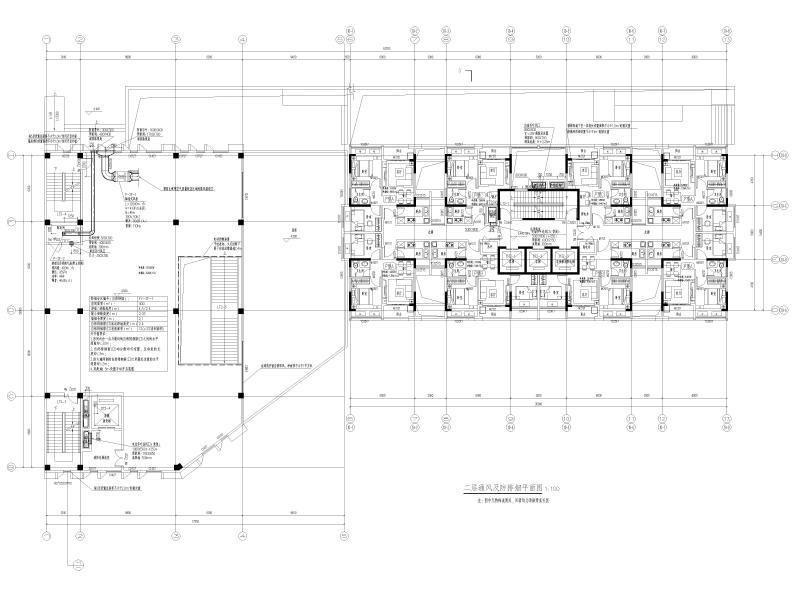

二层通风及防排烟平面图 -

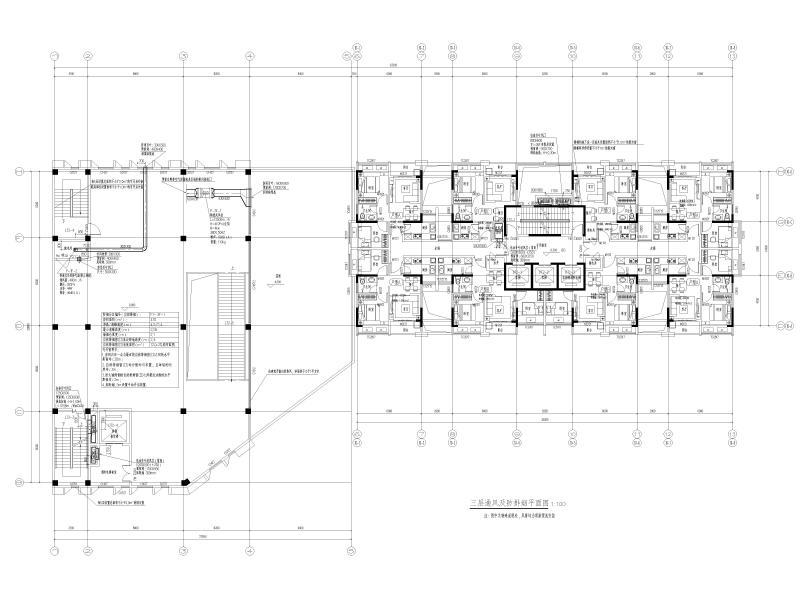

三层通风及防排烟平面图 -

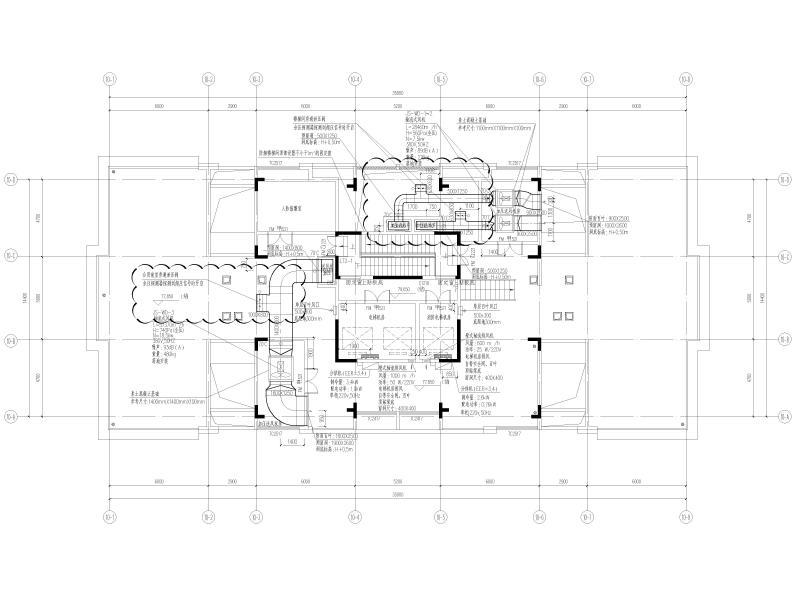

屋顶层防排烟平面图 -

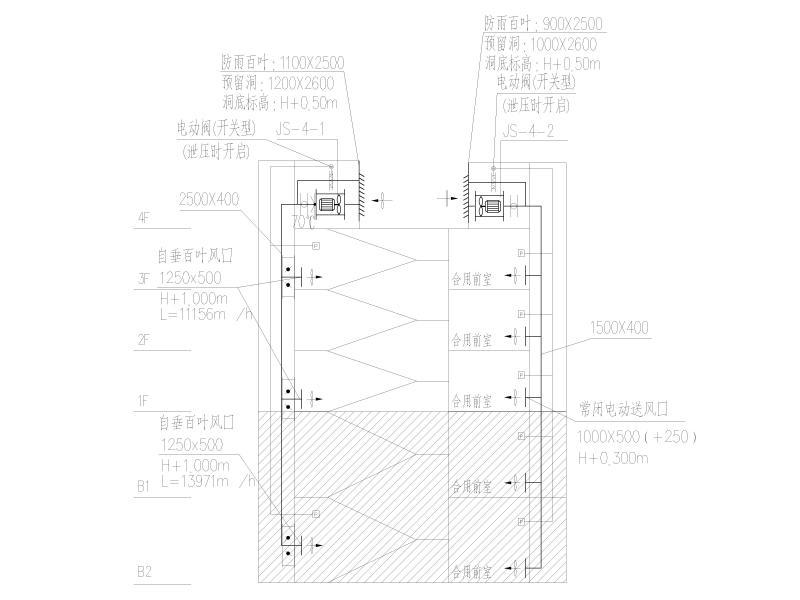

LT2-3防烟系统原理图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-06-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.97 MB
- 收藏次数：0
-
文件名称：
附件-996588857969655555.dwg
