双层钢筋混凝土框架结构加工中心施工大样图cad平面布置图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:21张
  • 设计年代:近代
该附件为: 双层钢筋混凝土框架结构加工中心施工图 共21张,格式为CAD,。
一、项目概要:
  • 该项目为:清镇农贸食品交易加工区,结构体系为框架结构,地上层数为2层,地下层数为0层,结构总高10.8m,建筑物耐火等级为二级,基础设计等级为丙级,建筑使用功能为农贸市场,抗震等级为四级,嵌固端位置为基础顶面,结构安全等级为二级,设计使用年限50年,抗震烈度为6度,场地类别为二类。
  • 包括:结构总说明,桩基础设计说明,基础平面布置图,基础梁平法施工图,坡屋面梁平法施工图,标高梁平法施工图,坡屋面顶柱配筋图,楼梯平面布置图,楼梯断面大样图,楼梯大样图,楼梯节点大样图等,共计21张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

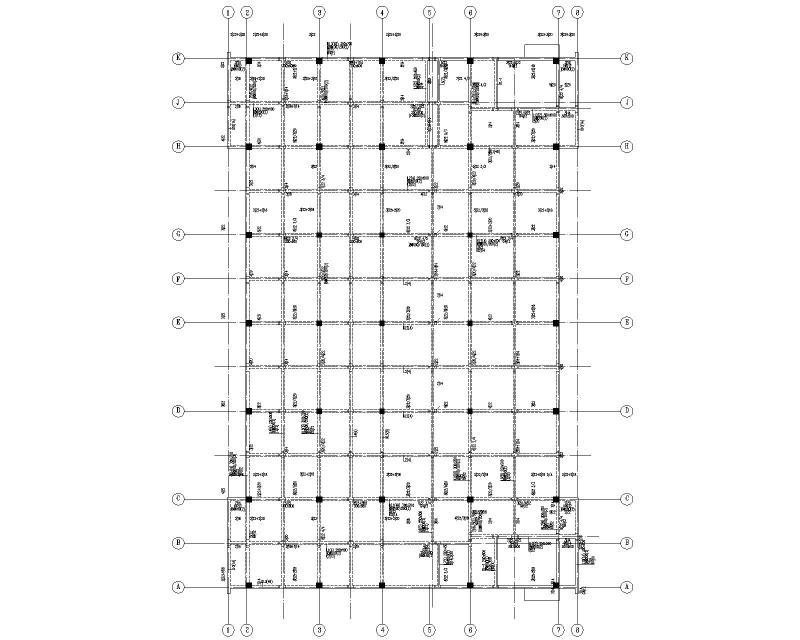

  • 5.35M标高平法施工图
    5.35M标高平法施工图

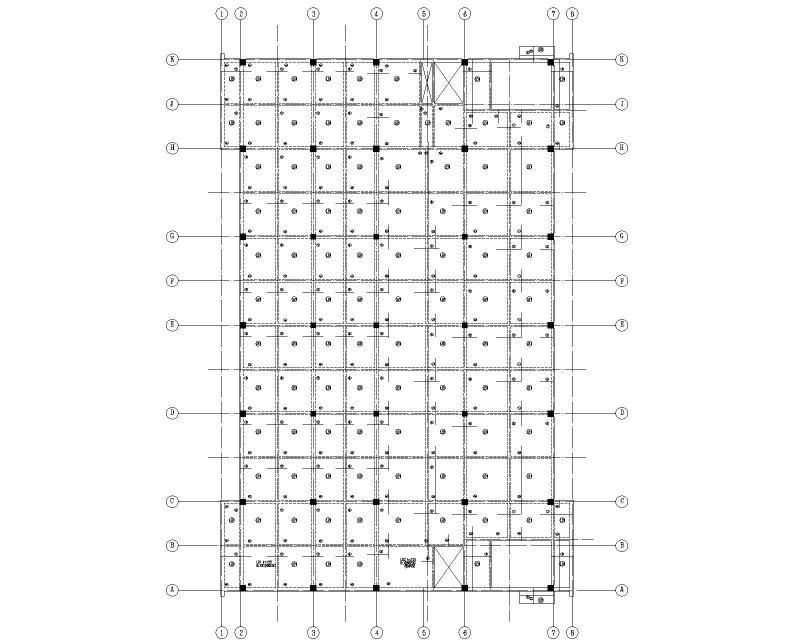

  • 标高平法施工图
    标高平法施工图

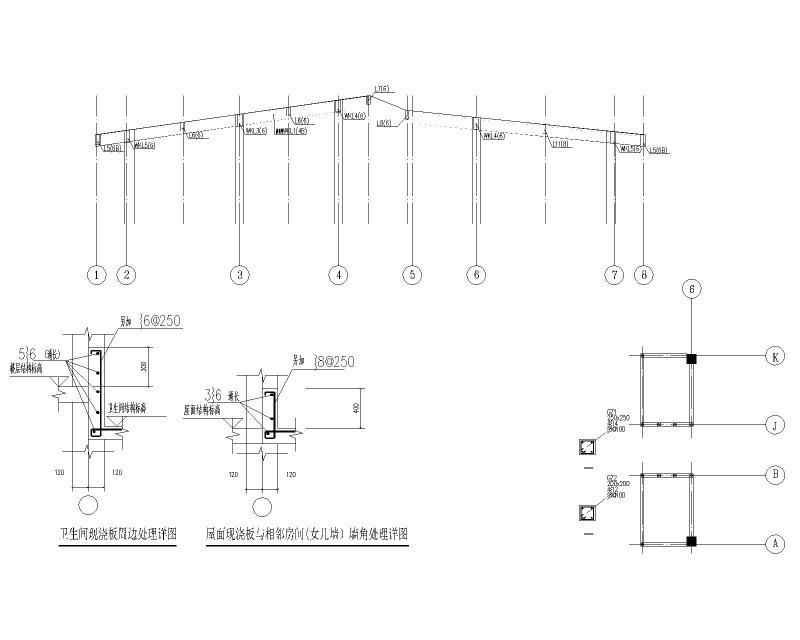

  • 楼梯间大样图
    楼梯间大样图
  • 屋面顶住配筋图
    屋面顶住配筋图

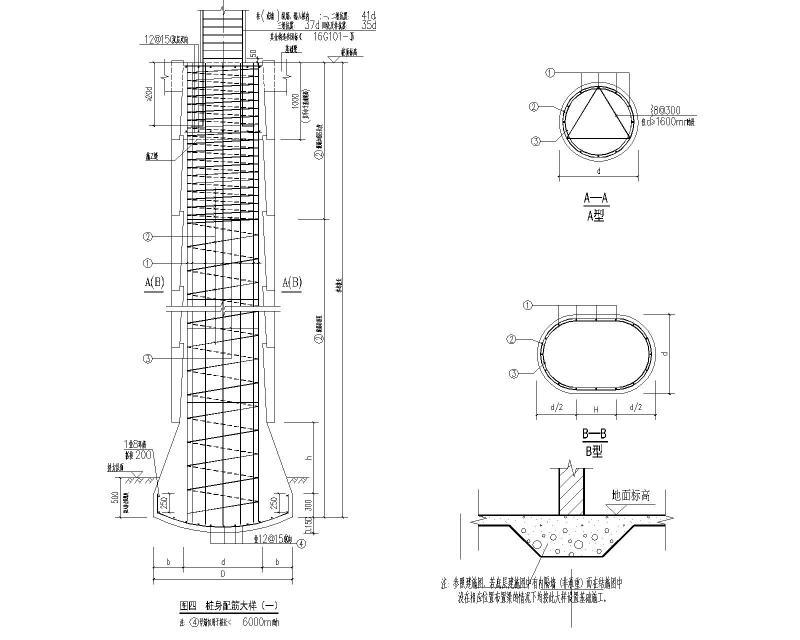

  • 桩基础设计说明
    桩基础设计说明

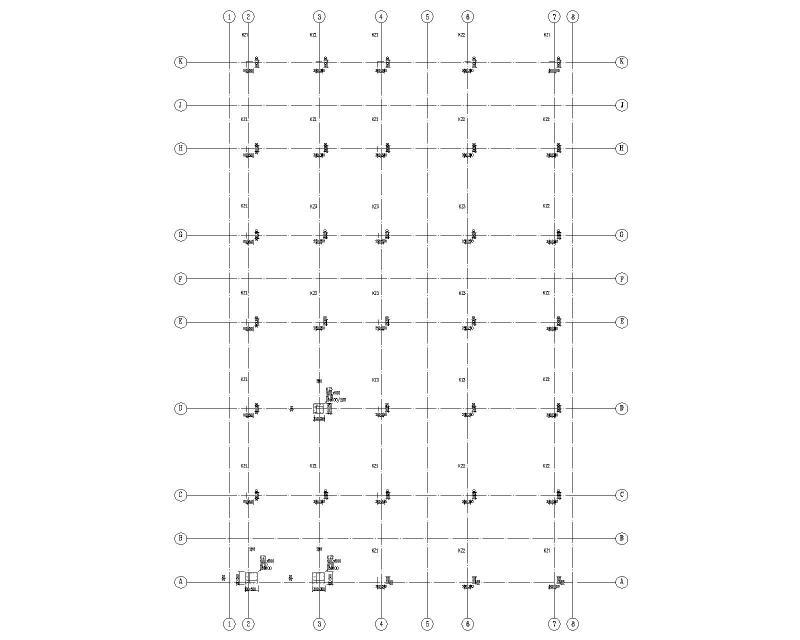

  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
