设计说明：有
-
建筑类别：工业建筑
-
建筑层数：多层建筑
-
建筑面积：76935平方米
-
建筑高度：22.5m
-
地上楼层：4层
-
地下楼层：1层
-
设计阶段：施工图设计
-
供水方式：水池水塔
-
供水分区：无
-
污废水排水体制：分流
-
设计内容：给水系统,循环冷却水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统,喷淋系统
-
地下室：其它
-
参考图纸：20-50张
-
图纸年代：近代
附件详情
-
首页
-
给排水消防平面图
-
自动喷水平面图
-
生活给水轴测图 冷却水循环原理图
-
系统原理图
-
消火栓轴测图
-
制冷机房放大图
-
卫生间给排水放大图
附件详情
建筑层数:地上4层，地下1层。建筑面积:76935平方米 ，建筑高度22.500m。设计范围为生活给水系统、排水系统、雨水系统、循环冷却水系统、消火栓给水系统、自动喷水系统及室内灭火器设置。
2011年 图纸23张
循环冷却水系统原理图
制冷机房放大图
自动喷水原理图
第 1 张图
第 2 张图
第 3 张图

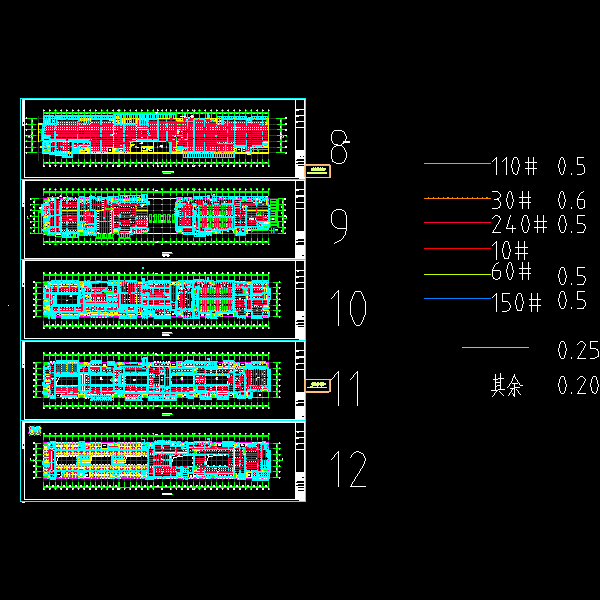

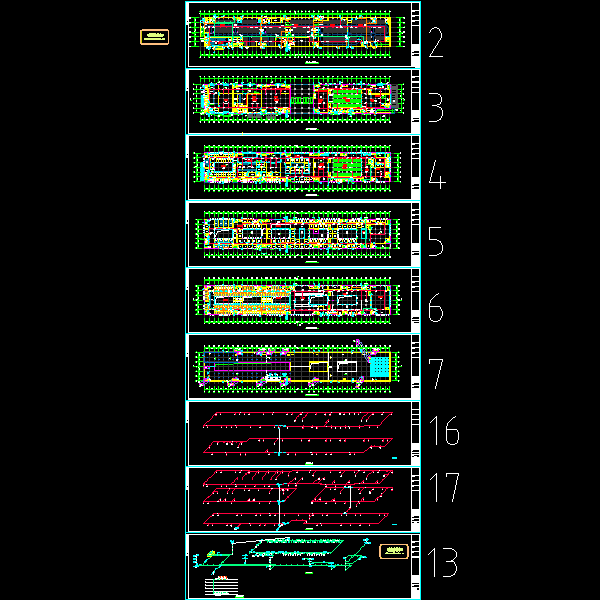

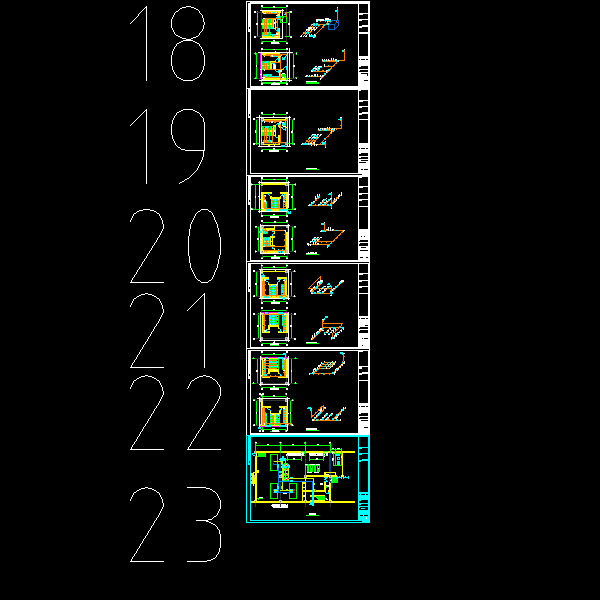

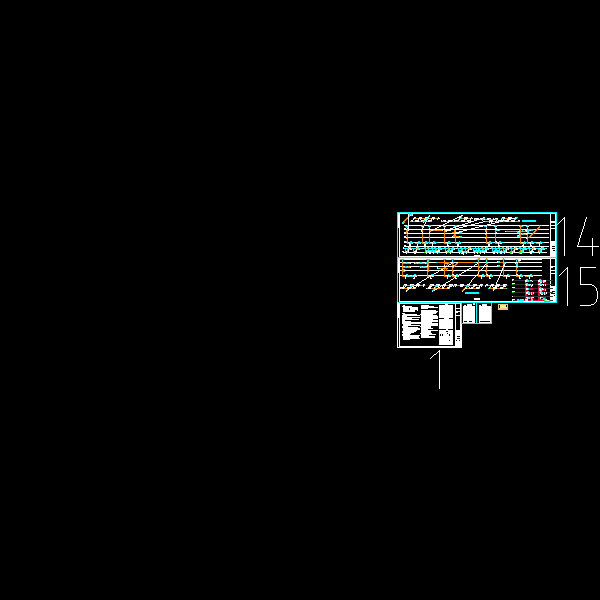

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
