[CAD]23层大型汽车中心给排水图纸（能型灭火系统、直饮水系统、循环水系统）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑,超高层建筑
• 建筑设计面积：15912平方米
• 建筑地上层数：23层
• 图纸设计深度：施工图
• 参考图纸：73张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 大样节点：卫生间

附件详情

• 报警阀组室及管道井大样图
• 卫生间给排水系统图
• 卫生间给排水详图
• 景观水池给排水平面图
• 消火栓给水管道系统图
• 空调机房排水管道系统图
• 大空间自动寻的喷水灭火系统图
• 水管道系统图
• 雨水管道系统图
• 自动喷水排水系统图

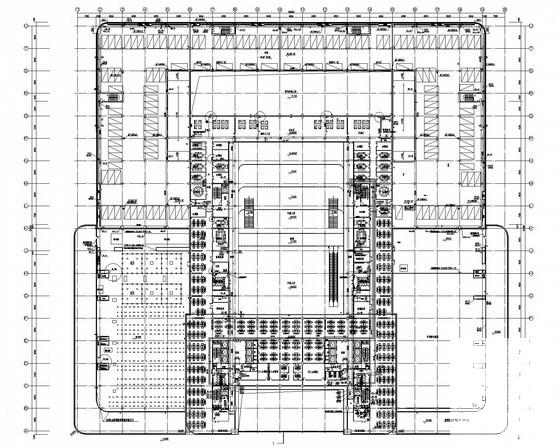

• 给排水平面图
• 自动喷水平面图
• 浴室给排水详图
• 消火栓系统图

附件详情

该资料为某大型汽车中心给排水全套图纸。
项目概要：该项目包括设计中心、造型中心、停车库这几个部分。研发中心占地面4406.8m?2?，为23层的高层建筑；停车库占地278.35m?2；造型中心占地面积11506m?2，地上三层，建筑高度14.52m。
设计范围：生活给排水系统、中水系统、雨水排水系统、消火栓系统、自动喷水灭火系统、大空间智能型灭火系统、灭火器配置、直饮水系统、循环水系统。
，共73张

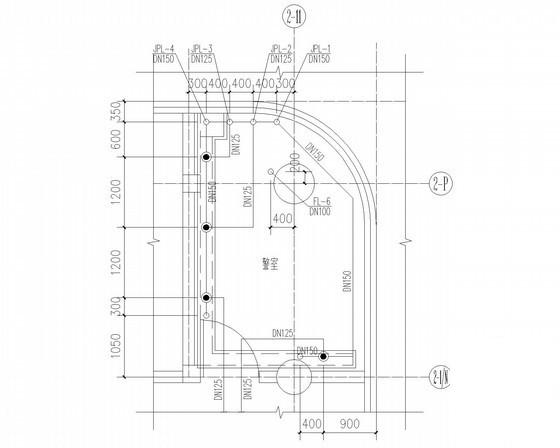

报警阀组室大样图

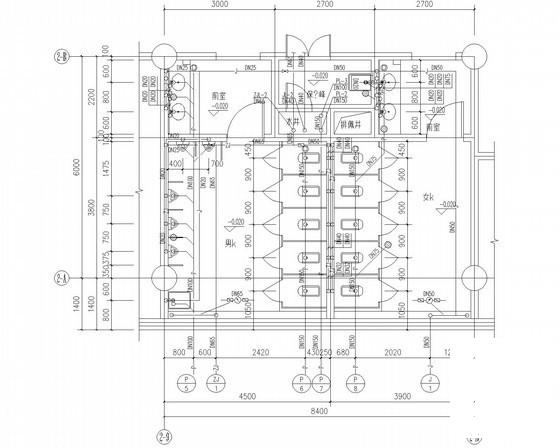

卫生间给排水平面图

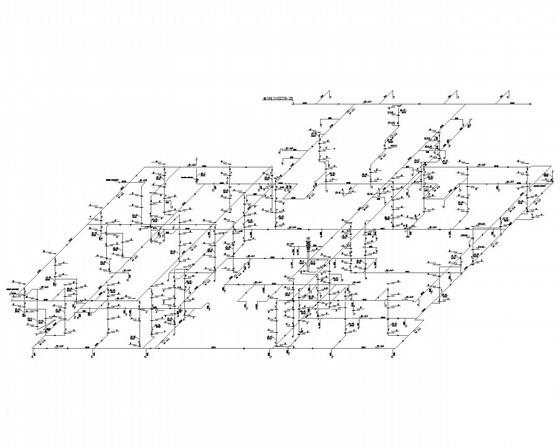

自动喷水排水系统图

裙房部分消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
