预应力混凝土板城市立交桥维修工程施工图纸设计cad构造图及配筋图

  • 位置:上海
  • 设计年代:近代
  • 使用性:公路桥

附件详情

  • 设计说明
  • 目录

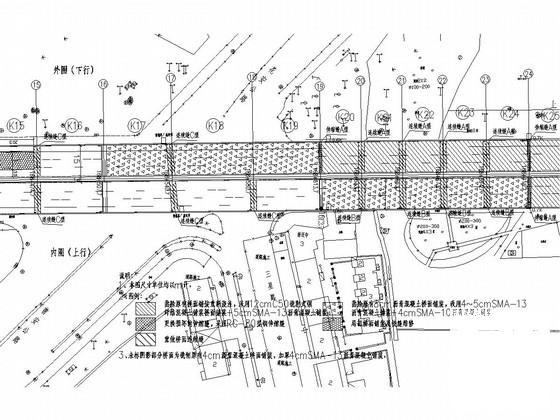

  • 维修平面设计图
  • 桥面铺装维修构造图
  • 桥面连续构造及配筋图
  • 型钢伸缩缝构造图
  • 裂缝修补工序图
  • 防眩板设施设计图

附件详情

本上跨高速公路立交桥总长1612.7m,桥梁上部结构为预应力混凝土板梁、T梁结构,下部结构为带桩基的埋置式桥台、承台立柱式桥墩。桥梁横断面布置分内、外圈两幅布置,为0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆)+2.0m(中央分隔带)+0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆),总宽34.0m。桥梁设计荷载为汽车-超20级,挂车-120。桥面铺装为80mm沥青混凝土+1mm防水层+80mmC30钢筋混凝土桥面铺装。
桥梁主要维修内容为重做损坏的桥面铺装结构层与板梁铰缝、桥面连续构造及型钢伸缩装置,封闭梁体裂缝,更换全桥防眩板设施等。
……
主要技术标准:
1)公路等级:高速公路,设计速度100km/h。
2)桥梁荷载标准:维持既有桥梁汽车-超20级、挂车-120荷载不变。
3)抗震设防标准:维持既有桥梁抗震设防标准不变。
4)桥梁跨径、横断面布置等:维持既有桥梁跨径组合、桥面宽度及横断面布置不变。
5)耐久性设计环境类别:Ⅰ类;环境作用等级:Ⅰ-B;设计使用年限维持原桥梁使用年限不变。
6)设计安全等级:二级。
7)桥面防水等级Ⅰ级。
……
桥梁主要病害:
1、桥面铺装出现纵向裂缝,板梁铰缝破坏或损坏比较严重;
2、桥面连续缝横桥向出现开裂破损;
3、型钢伸缩装置缘带混凝土开裂破损;
4、预应力混凝土空心板梁梁底出现纵向裂缝;
5、预应力混凝土空心板梁腹板出现斜向裂缝;
6、由于铰缝破坏,内圈有2片板梁、外圈有3片板梁已经形成单梁受力,内圈有2片板梁、外圈有3片板梁存在单梁受力的趋势。
……
共25张,。

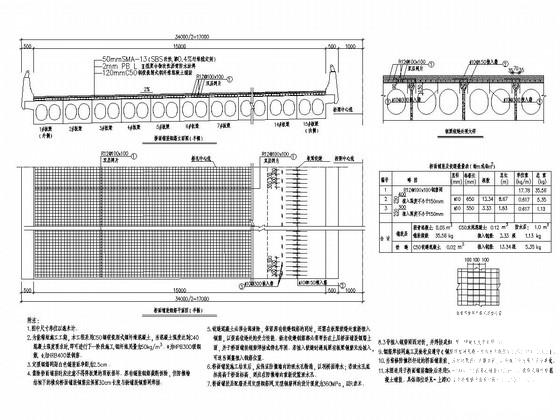

桥面铺装维修构造图

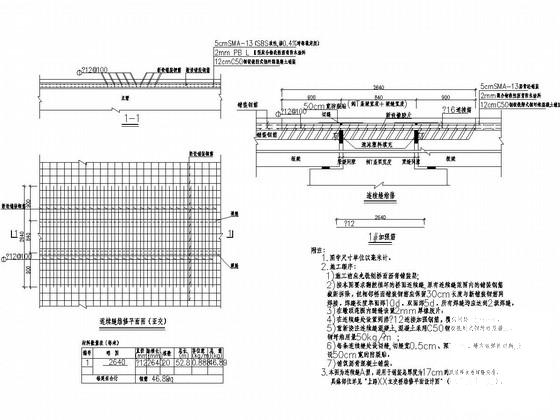

桥面连续构造及配筋图

型钢伸缩缝构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

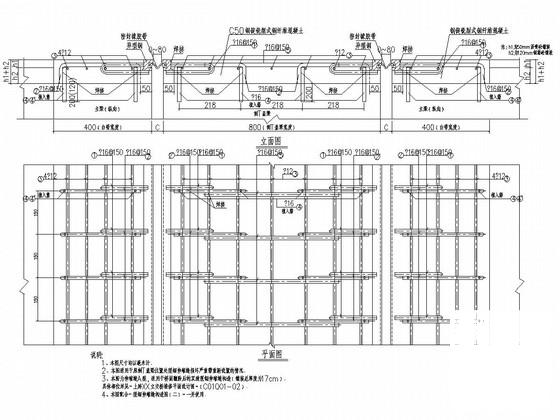

  • 预应力立交桥维修图纸 - 1
    预应力立交桥维修图纸 - 1
  • 预应力立交桥维修图纸 - 2
    预应力立交桥维修图纸 - 2
  • 预应力立交桥维修图纸 - 3
    预应力立交桥维修图纸 - 3
  • 预应力立交桥维修图纸 - 4
    预应力立交桥维修图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
