6层框架结构二产返回标准厂房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目是浙江经济合作社二产返回标准厂房1#、2#车间项目,均为6层,框架结构,其中1#总建筑设计面积:5451平方米,占地面积:887平方米,地下建筑设计面积:345平方米;2#总建筑设计面积:2964(含架空334)平方米,占地面积:480平方米。抗震设防烈度为6度,该项目采用:简易钻孔灌注桩,柱下独立承台,基础梁连系,基础设计等级为丙级。
结构专业该资料包含:1、2#结构设计总说明及构造详图,桩位布置平面图,基础布置平面图,基础梁平面整体配筋图,基础 节点详图 ,柱整体平面配筋图,梁平面整体配筋图,板平面整体配筋图, 楼梯详图 等共计23张图。

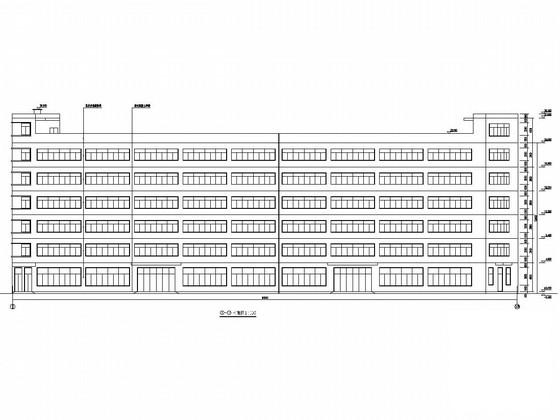

建筑专业该资料包含:1、2#建筑设计说明,门窗表,平面图,立面图,剖面图,楼梯详图,门窗详图,卫生间详图等共计19张图。
分享投稿时间:近几年12月。

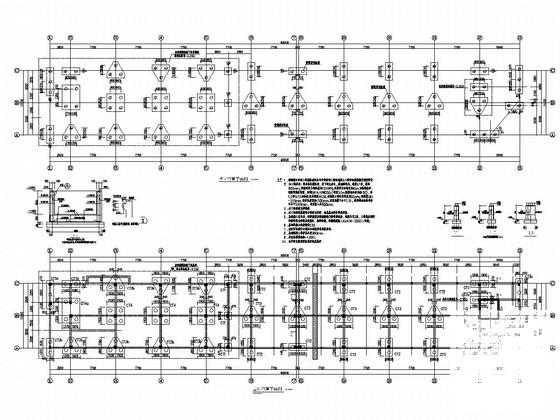

1#基础布置平面图

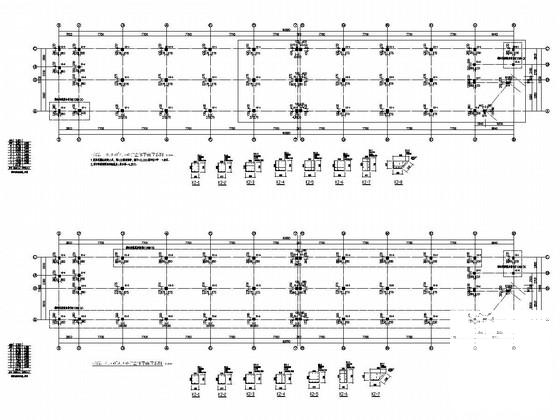

1#标高:4.550~8.350柱整体平面配筋图

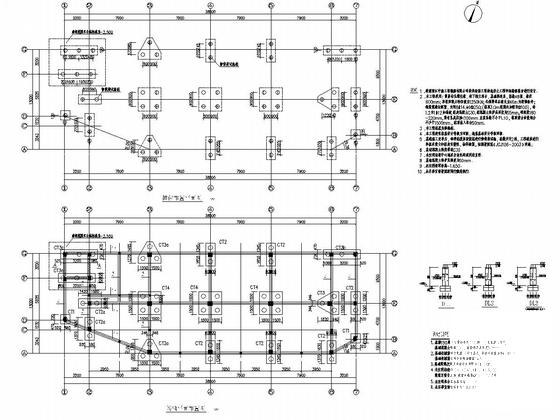

2#基础 平面布置图

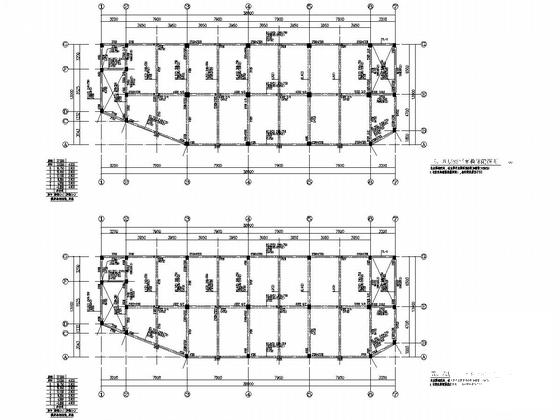

2#五、六层梁平面整体配筋图

二至六层平面图

卫生间详图

1#二~六层板平面整体配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构厂房图纸 - 1
    框架结构厂房图纸 - 1
  • 框架结构厂房图纸 - 2
    框架结构厂房图纸 - 2
  • 框架结构厂房图纸 - 3
    框架结构厂房图纸 - 3
  • 框架结构厂房图纸 - 4
    框架结构厂房图纸 - 4
  • 框架结构厂房图纸 - 5
    框架结构厂房图纸 - 5
  • 框架结构厂房图纸 - 6
    框架结构厂房图纸 - 6
  • 框架结构厂房图纸 - 7
    框架结构厂房图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
