7层4号框架结构标准厂房幕墙施工大样图 83Pcad平面图及立面图

[复制链接]

0

主题

0

帖子

1281

积分

超级版主

Rank: 8Rank: 8

积分
1281
发表于 2021-10-26 20:58:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 幕墙支承结构:构件式幕墙
  • 玻璃幕墙:半隐框,明框
  • 金属幕墙:单层铝板
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:83张
  • 设计年代:近代
该附件为:4号框架结构标准厂房 幕墙施工图 2017 83P,格式为CAD版本。
一、简介:
该项目位于贵州,框架结构,地上7层,地下1层,幕墙工程标高28.3m,幕墙结构设计合理使用年限25年。设计范围:竖明横隐玻璃幕墙、明框玻璃幕墙、铝单板幕墙、石材幕墙、钢结构玻璃采光顶、钢结构玻璃雨棚、铝合金百叶。带幕墙计算书
二、目录
设计说明、各层幕墙平面图、幕墙立面图、大样图、雨棚大样图、节点索引大样图、型材表、后置埋件三维安装图、立柱连接大样图、 节点图 、石材幕墙伸缩缝、玻璃幕墙伸缩缝
三、相关图片:

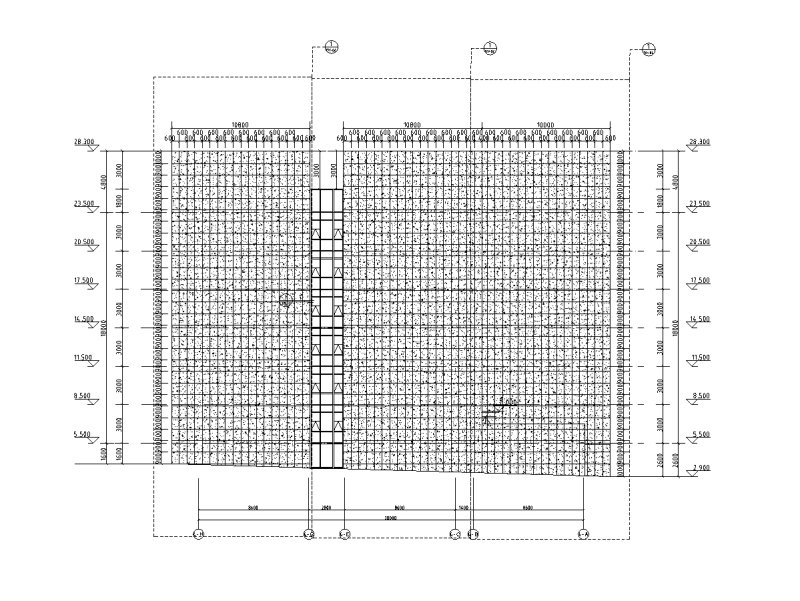

4号幕墙立面图2
4号幕墙立面图2

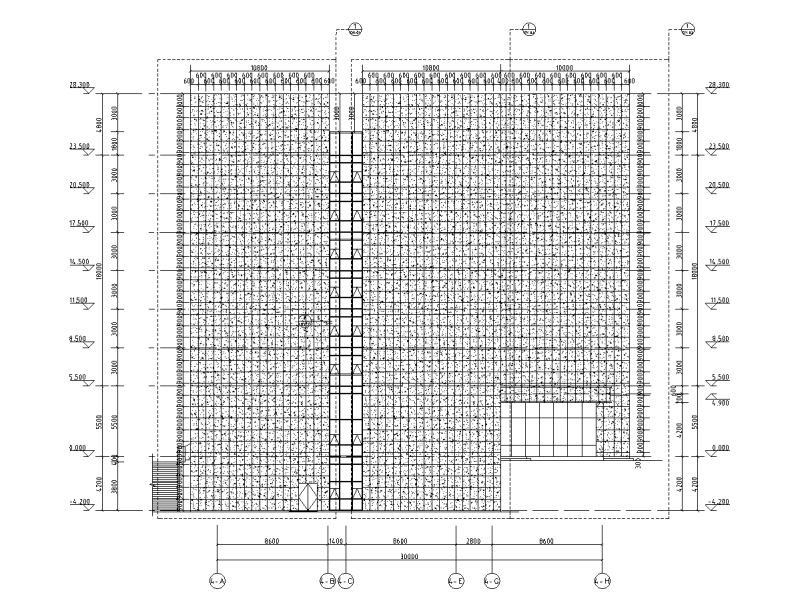

4号幕墙立面图1
4号幕墙立面图1

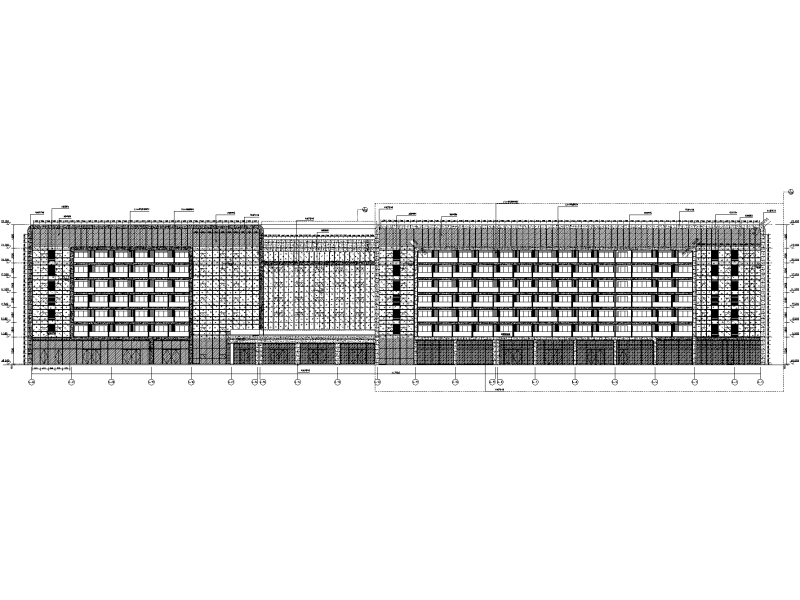

4号幕墙立面图3
4号幕墙立面图3

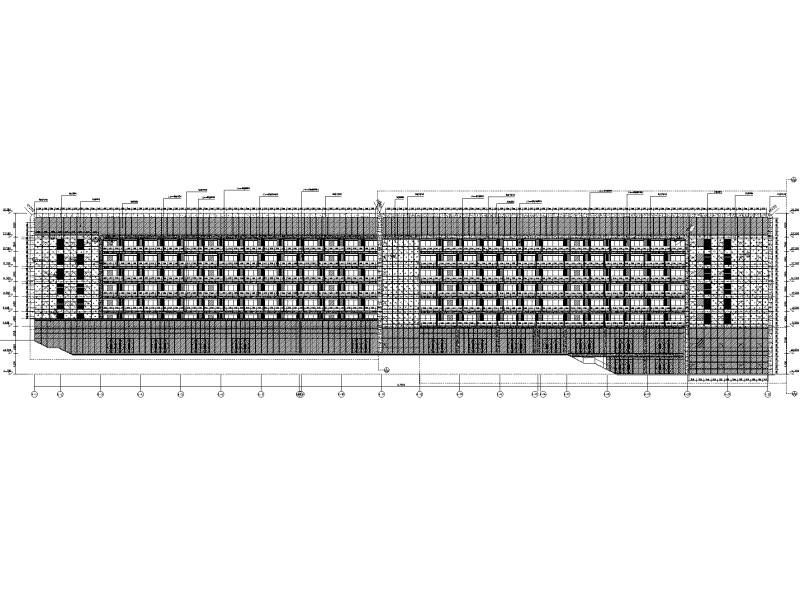

4号幕墙立面图4
4号幕墙立面图4

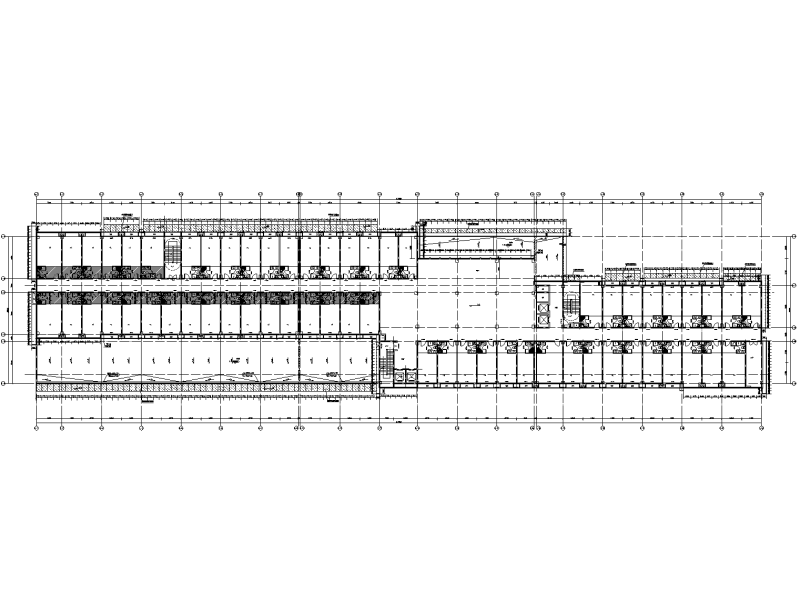

4号二层幕墙平面图
4号二层幕墙平面图

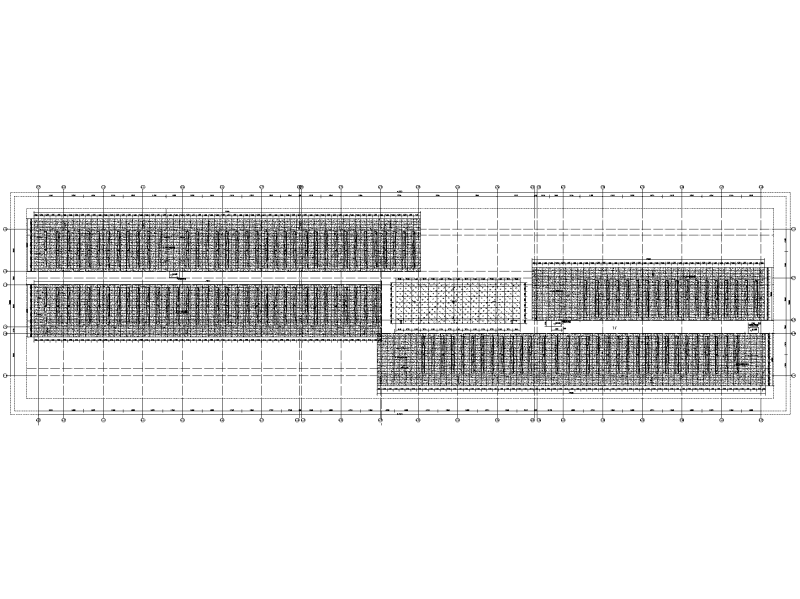

4号屋顶层幕墙平面图
4号屋顶层幕墙平面图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcfcd1f11s2edd.zip

14.95 MB

下载  售价: 100 积分    赚积分
