5层框架结构产业园标准厂房结构设计施工CAD大样图
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：43张
- 设计年代：近代
附件详情
本建筑主楼为五层钢筋混凝土框架结构，抗震设防烈度为6度，基础采用预应力混凝土管桩基础，地基基础设计等级：丙级。

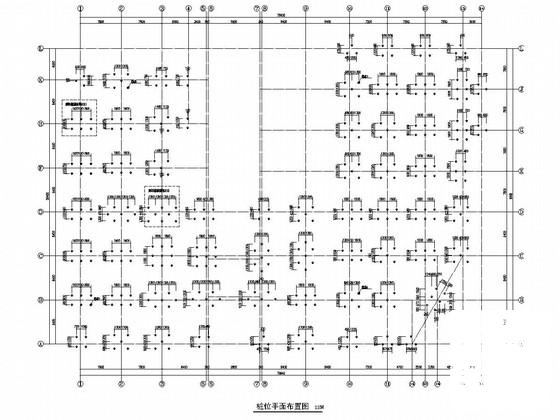

该资料包含：结构设计总说明，桩位平面布置图，基础承台平面布置图，柱
平面布置图
，梁结构配筋图，板结构配筋图，楼梯结构图，节点大样图等共计43张图。
分享投稿时间：近几年8月。

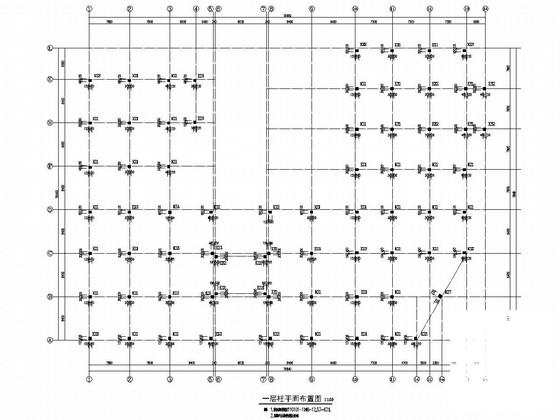

一层柱平面布置图

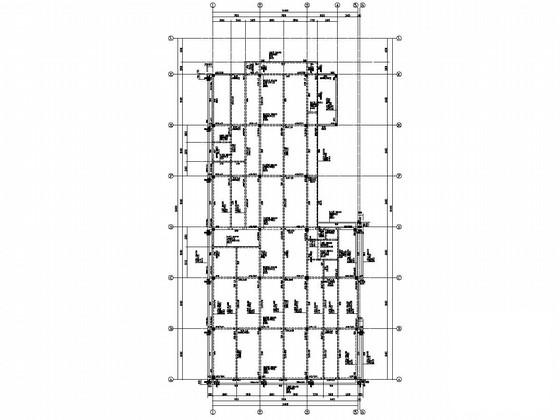

四层梁结构配筋图

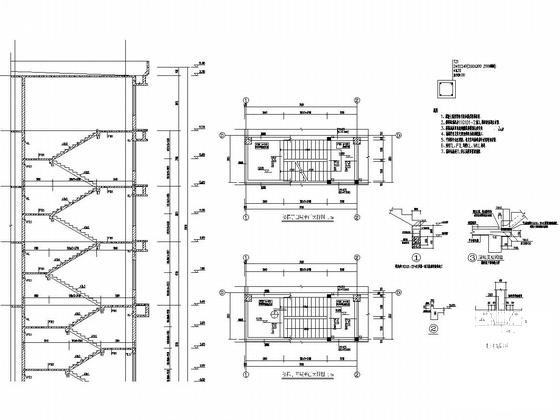

楼梯丁结构图

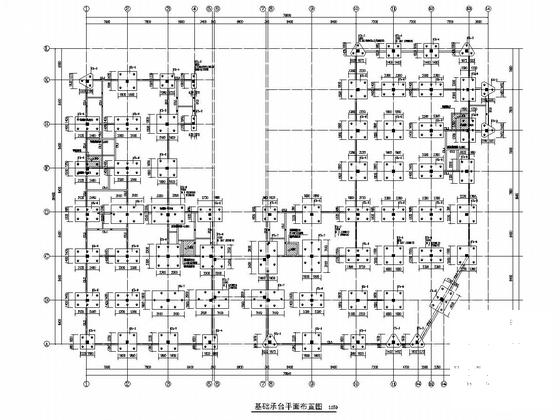

基础承台平面布置图
五层板结构配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
标准厂房结构 - 1 -
标准厂房结构 - 2 -
标准厂房结构 - 3 -
标准厂房结构 - 4 -
标准厂房结构 - 5 -
标准厂房结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
