8000平米4层别墅群给排水施工CAD图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：别墅
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：8000平方米
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水方式：市政供水
供水分区：无
排水体制：雨污分流
排水技术：重力排水
火灾危险等级：轻危险级
项目所在地：山东

附件详情

资料目录
给水排水设计说明（一）
给水排水设计说明（二）

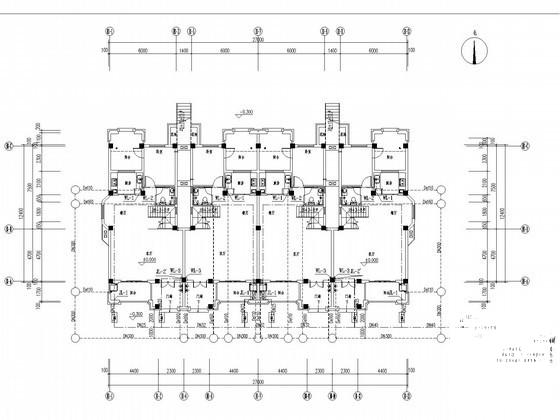

一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶给排水平面图
给排水系统图

附件详情

该工程位于山东，由五栋别墅建筑构成，建筑层数为地上四层，总建筑面积约8000平米；建筑高度为13.1米，建筑建筑设计结构形式为框架结构，建筑结构的安全等级为二级，耐久年限为50年，抗震设防烈度为8度；屋面防水等级Ⅱ级；建筑耐火等级：二级。
设计范围：该项目设有生活给水系统、生活热水系统、生活污水排水系统、雨水排水系统。
，共计27张图纸；

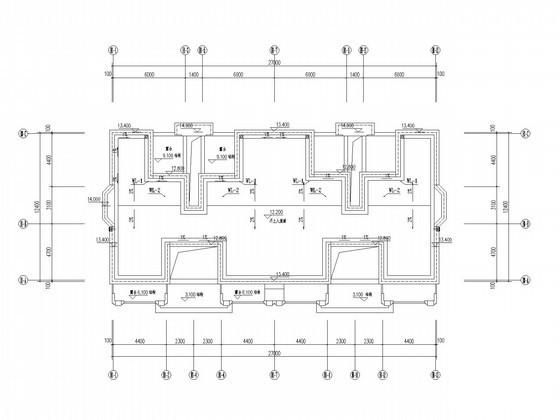

屋顶给排水平面图

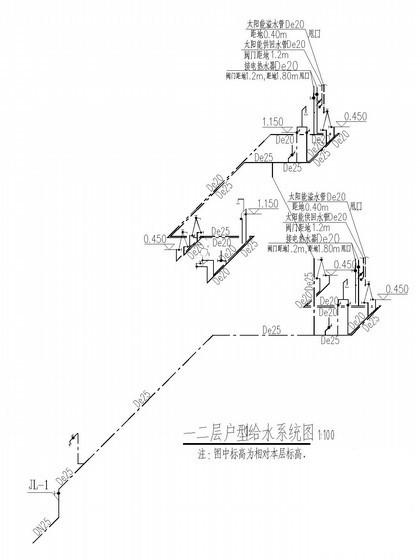

给水系统图

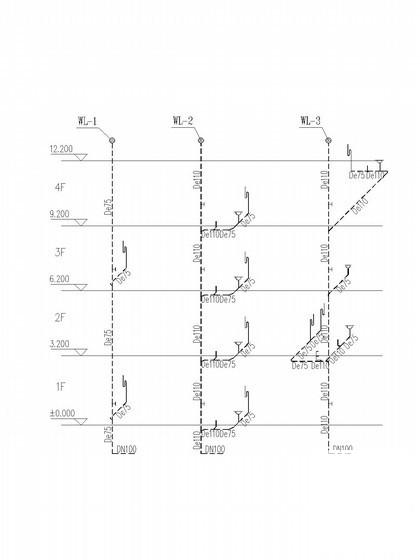

排水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
