别墅群3层F-5户型别墅给排水CAD大样图

搜索更多资源

附件详情

  • 1、资料目录
  • 2、说明 材料表 图例
  • 3、首层平面图 二层平面图
  • 4、三层平面图 屋顶平面图
  • 5、生活给水、排水系统图

附件详情

某别墅群三层F-5户型别墅给排水图纸，工程主要包括生活给水系统及雨、污水排水系统。
图纸主要包括目录、设计说明、给排水平面图、系统图，无大样图，共5张图纸。

2

3

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

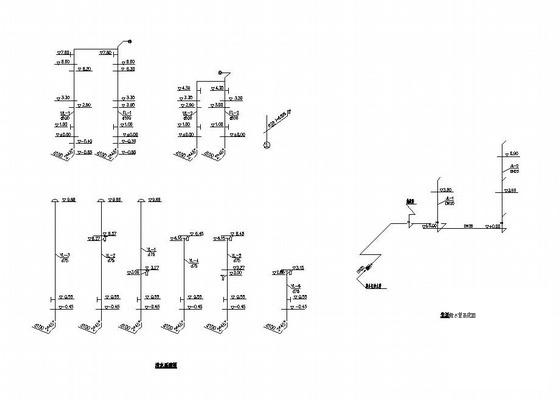

  • 别墅给排水图 - 1
    别墅给排水图 - 1

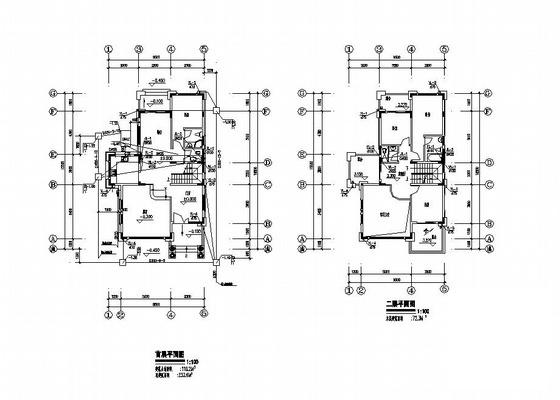

  • 别墅给排水图 - 2
    别墅给排水图 - 2

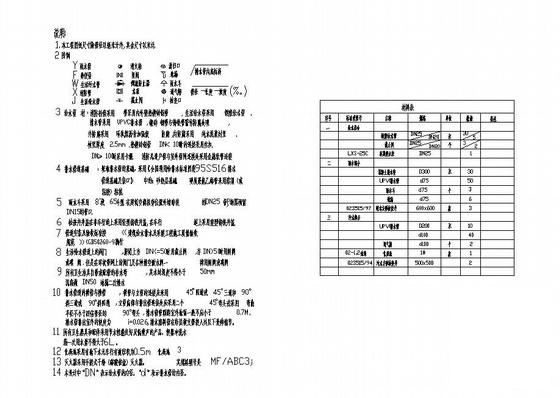

  • 别墅给排水图 - 3
    别墅给排水图 - 3
以上是部分截图，请下载附件后查看完整高清内容
