451.40平米主体3层（局部4层）框架结构别墅结构施工CAD图纸
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该项目建筑物主体三层，局部四层。建筑设计面积：451.40平方米，采用钢筋混凝土框架结构，7度设防，天然地基独立基础，基础设计等级为丙级。
结构专业该资料包含：结构设计总说明，基础
平面布置图
，柱平法施工图，基础梁平面整体配筋图，各层梁板配筋图，楼梯图，共计8张图。
建筑专业该资料包含：
建筑施工
设计总说明，平面图，立面图，剖面图，楼梯图共计5张图。
分享投稿时间：近几年

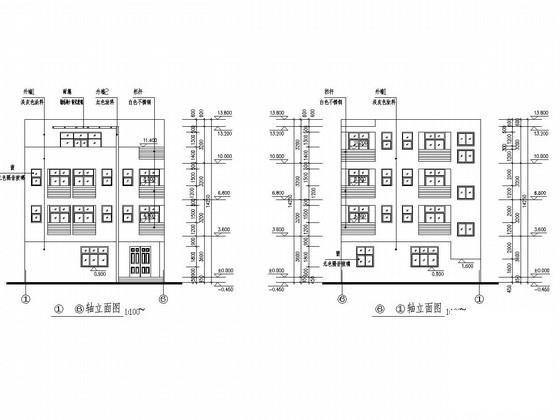

立面图

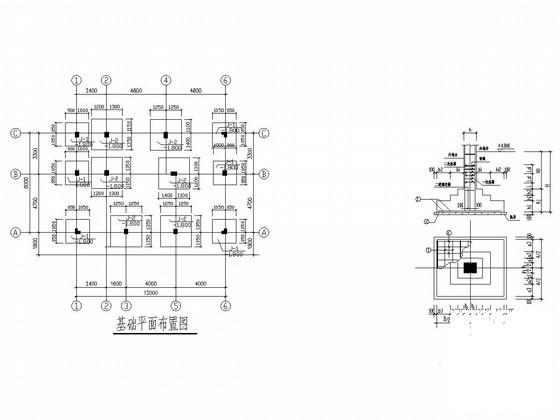

基础平面布置图

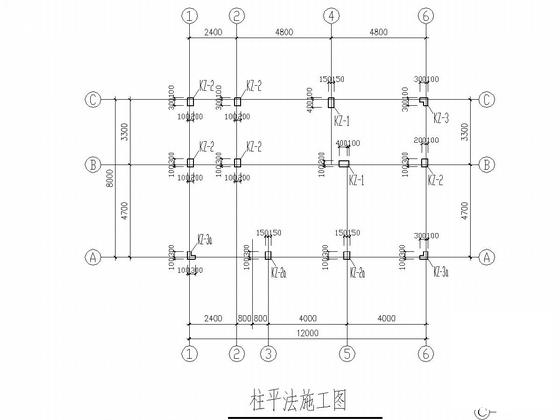

柱平法施工图

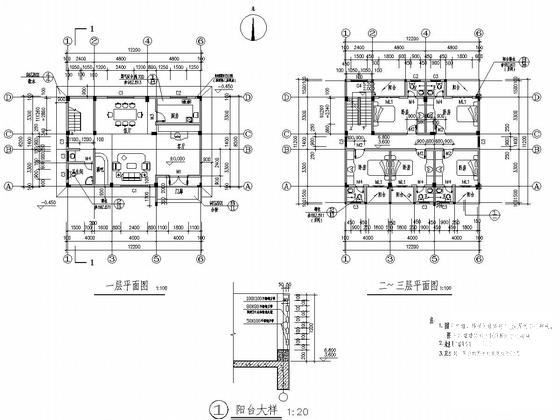

平面图
二层梁板结构图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
主体结构施工 - 1 -
主体结构施工 - 2 -
主体结构施工 - 3 -
主体结构施工 - 4 -
主体结构施工 - 5 -
主体结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：5.7 MB
- 收藏次数：0
-
文件名称：
附件-995887955977598997996.rar
主体结构施工下载
