一份地上1层局部两层框架结构中式别墅结构CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：车库
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是北京某小区中式别墅项目，共由多栋建筑组成，其中一栋为两层住宅，一栋两层活动用房，两栋为单层住宅及单层车库等用房。中间用回廊及亭子连接。工程均为框架结构，地上一层、局部两层，地下一层，抗震等级为三级。基础形式：地下室范围内采用梁板式筏形基础，地下室以外部分采用独立柱基，抗震设防烈度为8度。
该资料包含： 结构设计说明 ，基础梁板图，梁板图，柱布置图，楼梯图等共计13张图。
分享投稿时间：近几年11月。

梁配筋图

板配筋图

柱布置图

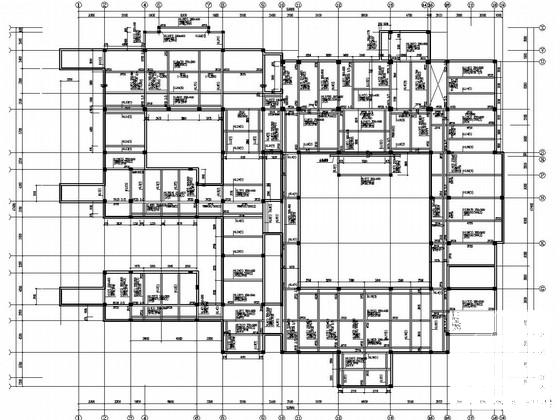

第 1 张图

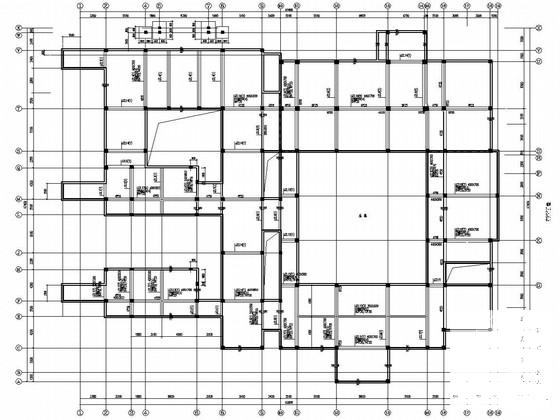

第 2 张图

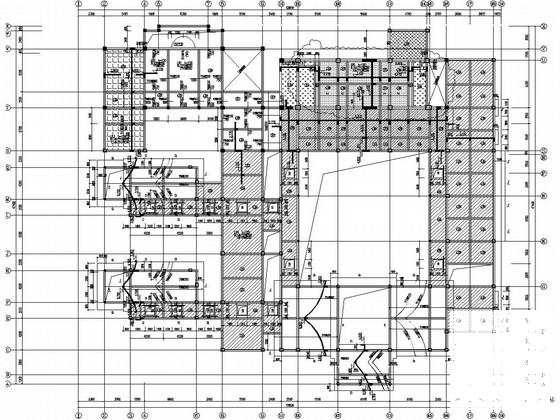

第 3 张图

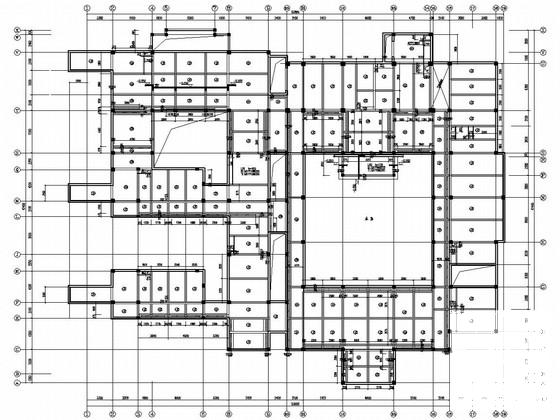

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
