27层剪力墙结构中高档居住楼结构设计施工CAD大样图

附件详情

该项目地上27层，地下2层，地下部分为车库，地上部分为住宅用房，结构总高度为88.800m。该项目建筑设计结构形式为剪力墙结构，属A级高度钢筋混凝土结构。采用人工挖孔桩基础（ZHx），基础设计等级为甲级，抗震设防烈度为6度。

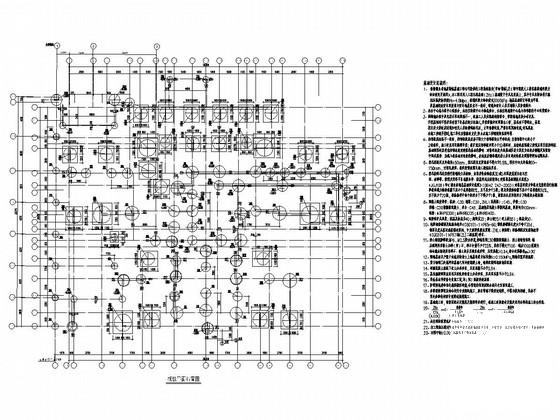

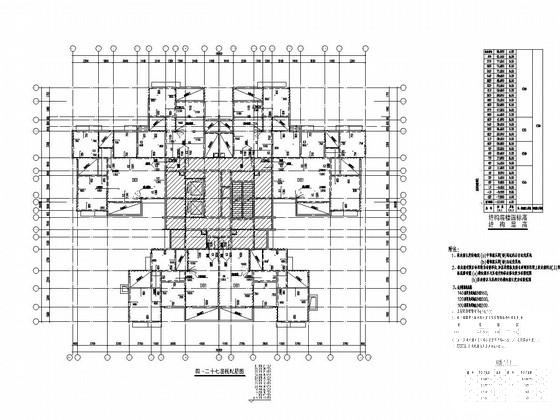

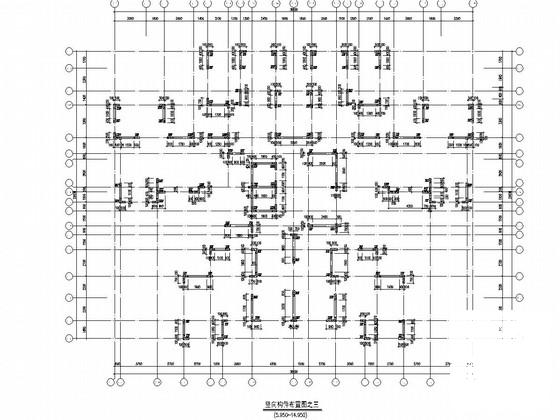

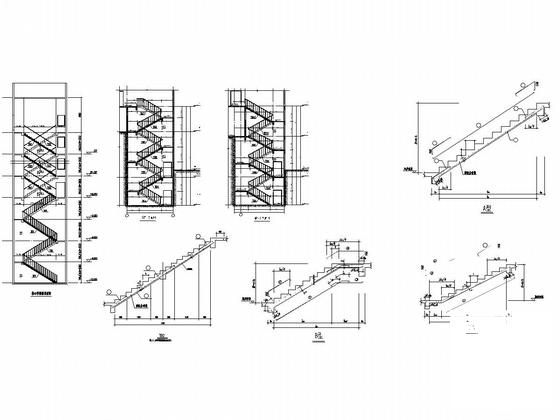

该资料包含：结构设计总说明，桩位平面布置图，地梁平面布置及板配筋图，桩身大样图，竖向构件 平面布置图 ，墙肢大样图，梁、板配筋图，楼梯施工图等共计42张图。
分享投稿时间：近几年11月。
