11层剪力墙结构公寓楼结构设计施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：20张
- 设计年代：近代
附件详情
该项目为江苏某公寓楼，地上11层，建筑设计结构形式为剪力墙结构，基础为桩基础，6度设防。
该资料包含：
结构设计说明

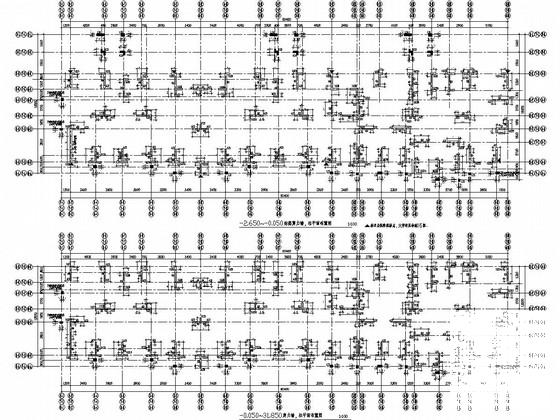

、剪力墙、柱平面布置图、剪力墙配筋详图、梁板配筋
平面布置图
、楼梯平面图、自行车坡道详图等共20张图纸。

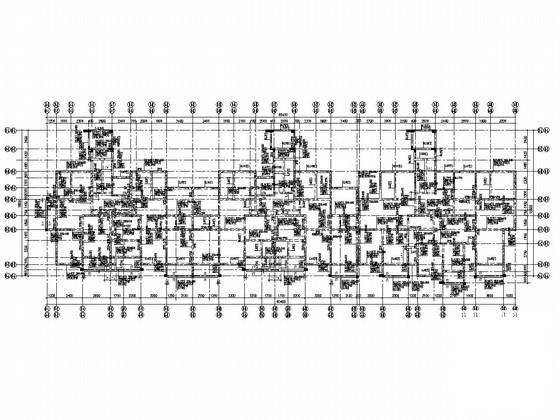

底层梁配筋平面布置图

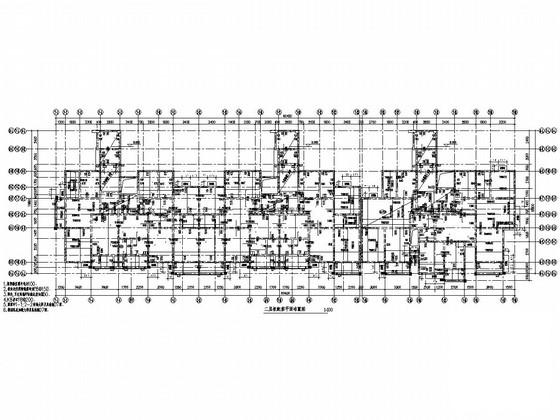

二层板配筋平面布置图

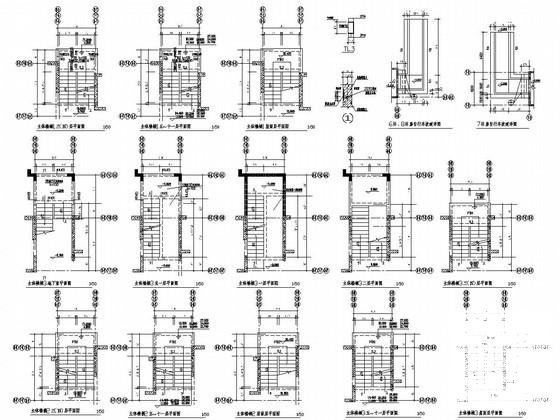

主体楼梯平面图(一)
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
剪力墙结构公寓 - 1 -
剪力墙结构公寓 - 2 -
剪力墙结构公寓 - 3 -
剪力墙结构公寓 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：6.12 MB
- 收藏次数：0
-
文件名称：
附件-995888956659690859787.zip
剪力墙结构公寓下载
