职工公寓楼毕业设计(建筑结构设计方案CAD施工图纸)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]长沙某职工公寓楼毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]长沙某职工公寓楼毕业设计(含计算书、建筑结构设计图)
建筑地点：长沙市
建筑类型：六层宿舍楼，框架填充墙结构。
建筑介绍：建筑面积约4500平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块。
门窗使用： 大门采用不锈钢门，其它为木门，门洞尺寸为1.8m×2.4m，1.0m×2.1m；窗为塑钢窗，洞口尺寸为：1.5m×1.7m。
地质条件：经地质勘察部门确定，此建筑场地类别为二类，设防烈度为6度近震。
场地地形平缓，自然地表0.8m内为填土， 以下土层分布依次为：
3m粉质粘土，地基承载力特征值fak=250kpa
砾石层5.0m，地基承载力特征值fak=349kpa基础的形式为柱下独立基础。
风压：0.30kN/平方米
雪压：0.30kN/平方米
屋面活荷载：不上人屋面0.5
高度为20.5m不超过40m，以剪切变形为主，采用底部剪力法，各可变荷载的组合系数，屋面活载0.5，雪载不考虑，楼面活载2.0。
内容包括：
1、附件详情
2、梁柱截面尺寸确定
3、荷载计算
4、风荷载
5、内力计算
6、内力组合
7、框架梁祝配筋计算
8、屋面板设计
9、楼面板设计
10、楼梯计算
11、基础设计
12、设计心得
共65页。
该资料包含：
建筑设计总说明、平面图、屋顶平面图、立面图、1-1剖面图、结构施工设计总说明、基础平面布置图、基础配筋图、结构布置图、屋面结构布置图、楼面板平法施工图、屋面板平法施工图、楼梯布置图、楼梯配筋图、框架梁柱配筋图共18张图纸。

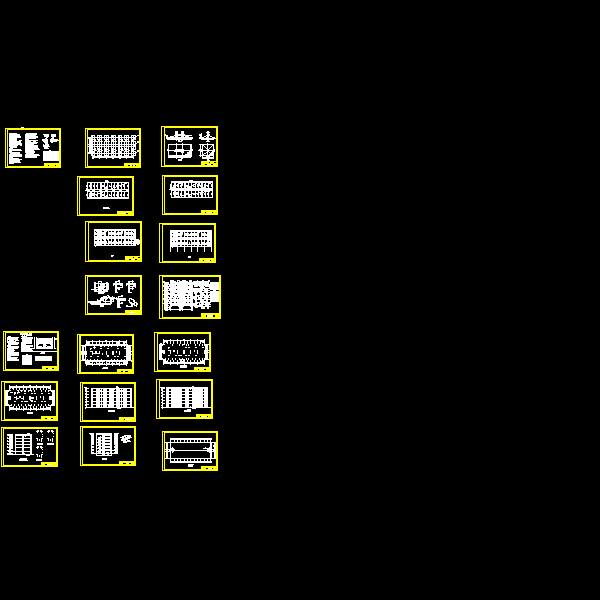

第 1 张图
