沂水上17层剪力墙住宅楼结构设计CAD施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.4kN/平方米
  • 地下室功能:其他
  • 参考图纸:32张
  • 设计年代:近代

附件详情

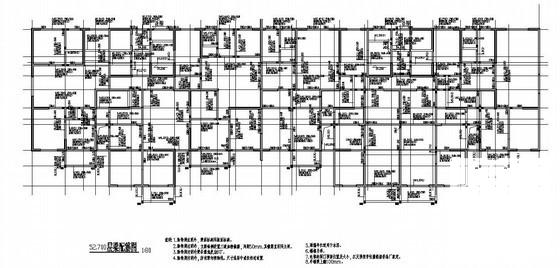

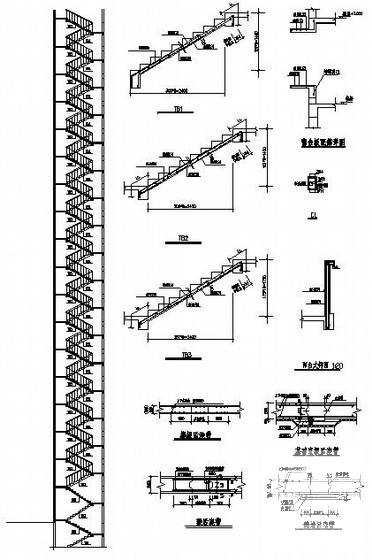

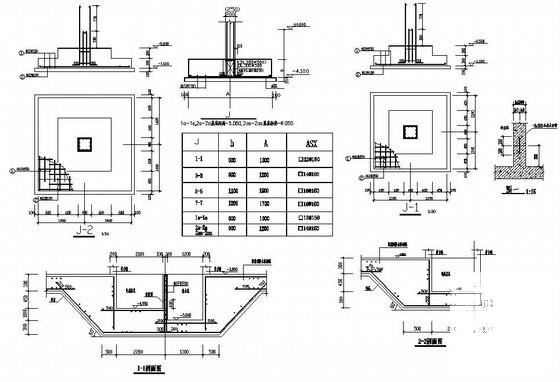

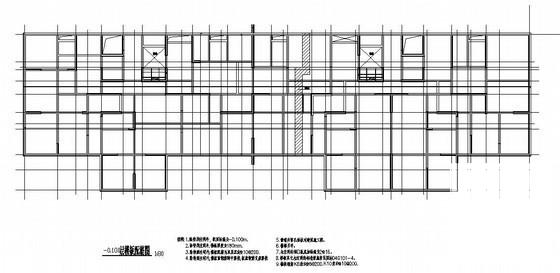

该资料包含: 结构设计说明 ,楼板配筋图,梁配筋图,剪力墙平面图,墙配筋图,柱配筋图,楼梯阳台飘窗配筋图,基础大样图,基础平面图等
共32张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 沂水上17层剪力墙住宅楼结构设计CAD施工大样图 - 1
    第 1 张图
  • 沂水上17层剪力墙住宅楼结构设计CAD施工大样图 - 2
    第 2 张图
  • 沂水上17层剪力墙住宅楼结构设计CAD施工大样图 - 3
    第 3 张图
  • 沂水上17层剪力墙住宅楼结构设计CAD施工大样图 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
