7层剪力墙住宅楼剪力墙结构施工CAD大样图

资料简介
赚取积分

建筑类别：住宅,商业,其他
建筑高度类型：多层建筑
建筑地上层数：7层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：剪力墙
基础形式：筏形基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.45kN/平方米
雪压：0.3kN/平方米
参考图纸：30张
设计年代：近代

拟建厂区位于济南市城区北部，无影山北路以西约1000m，蓝翔路以东约850m，药山公园南坡南侧。该项目为1号住宅楼，主楼建筑类别及层高自下而上依次为：地下一、二层为储藏室，层高分别为2.800m、2.900m，地上一层以上均为住宅，层高为2.900m，出屋面机房层及构架层高4.300m。东西总长约75.480m，中间设一道变形缝，南北总宽约14.100m，室内外高差0.300m，从室外地坪至主要屋面高度为31.900m；周围与车库相连，考虑主楼与车库的不均匀沉降，在主楼周围与车库连接的适当位置设置沉降后浇带，具体位置及做法详见车库。

全套结构施工图纸，包括结构总说明，大样图，基础、梁、板平法施工图，图纸很全。值得参考学习。

从来没有一种坚持，会被辜负

请相信，你的坚持，终将会美好

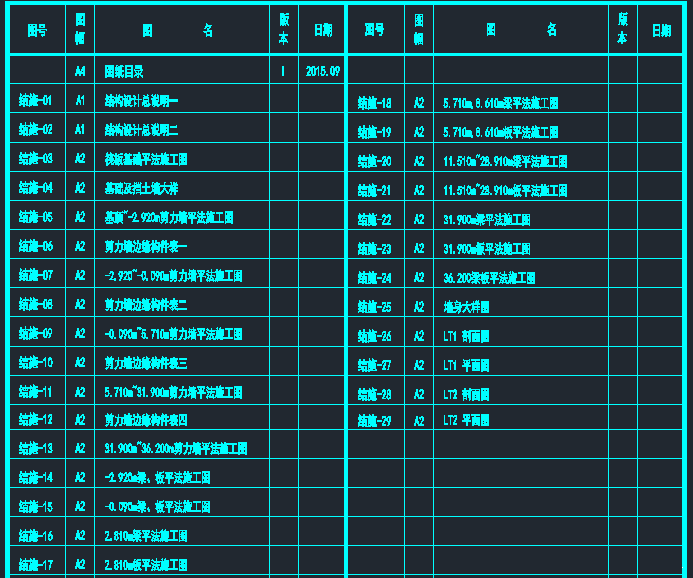

安置房资料目录

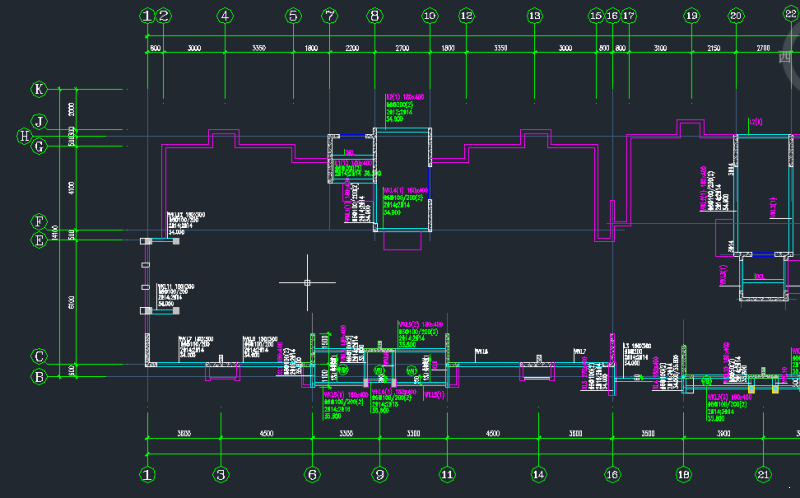

机房底梁板平法施工图

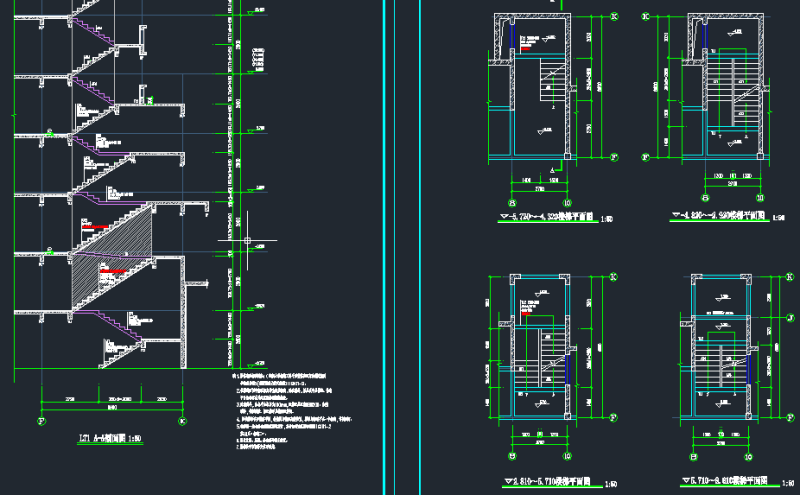

楼梯平剖图

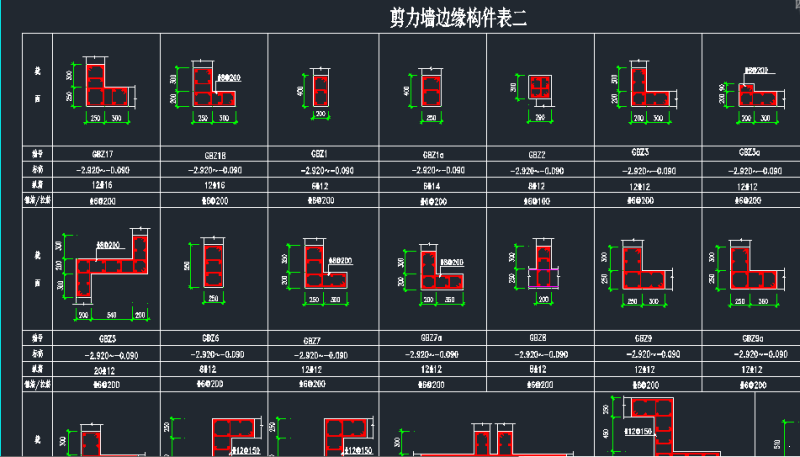

剪力墙边缘构件表

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
