地上1层架空32层剪力墙结构住宅楼结构施工CAD图纸

附件详情

单体建筑长为64.65米，宽为18.6米，地下一层到主要屋面高度为103.20米。地上一层架空+32层住宅，设有一层地下室，单体与地下室之间用100宽抗震缝完全脱开。从下至上各层层高为：5.3米+5.1米+2.9米x32。采用剪力墙结构。
抗震设防烈度为6度，基础采用人工挖孔灌注桩，地基基础设计等级为甲级，桩端持力层为中风化泥质粉砂岩。

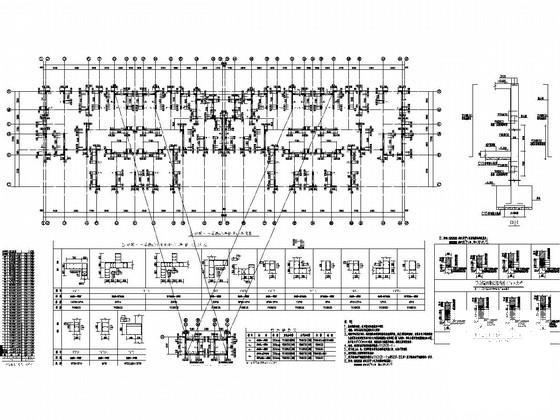

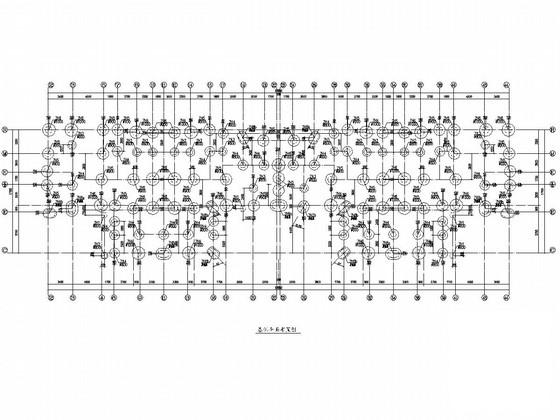

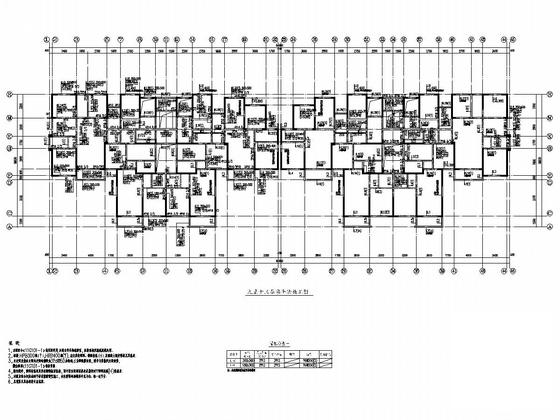

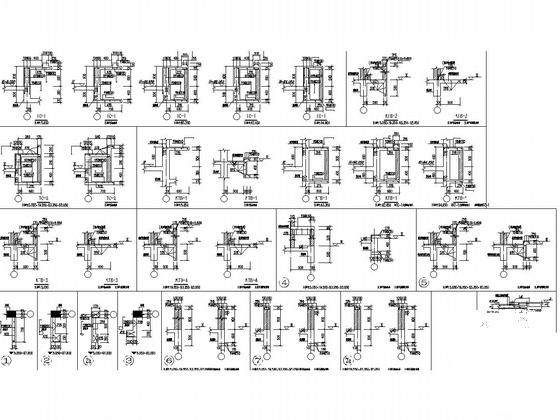

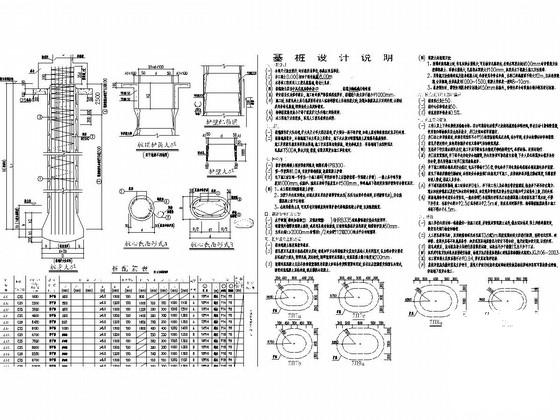

该资料包含： 结构设计说明 ，桩基设计说明，基础平面图，承台、基础梁图，墙柱图，地下室底板图，梁配筋图，结构平面配筋图，详图，楼梯图等共计44张图。
