24层带3层裙房商住楼结构施工CAD大样图

附件详情

该项目是浙江某安置房项目，地上24层，地下1层，剪力墙结构，3层裙房，总建筑设计面积：11896.6平方米，其中住宅：6589.8平方米，其余为商业、社区用房、物业等。总高度为：74.85m，该项目采用泥浆护壁钻孔灌注桩，基础设计等级为乙级，抗震设防烈度为6度。

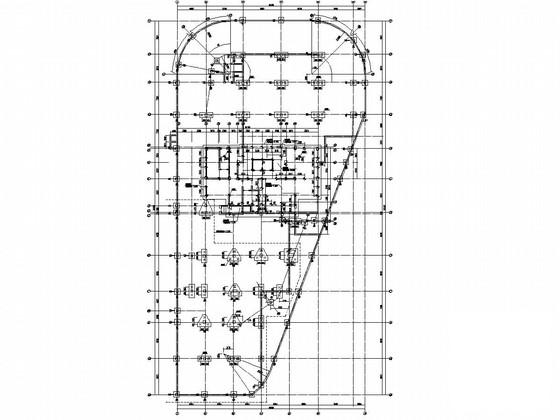

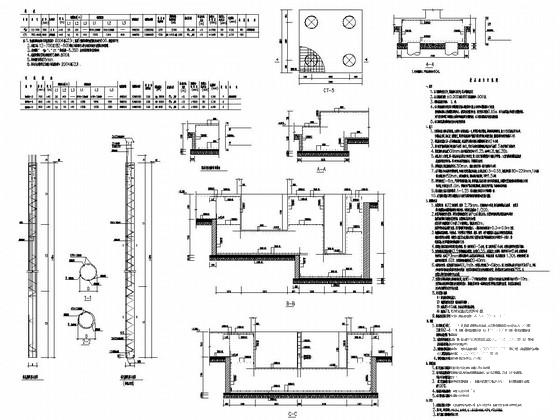

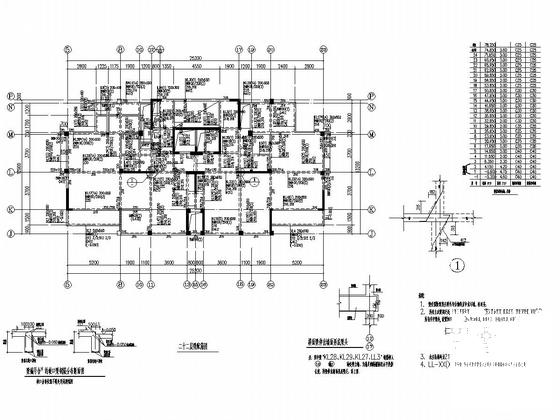

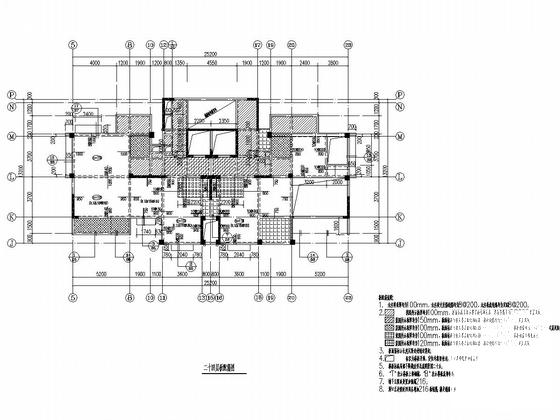

结构专业该资料包含： 结构设计说明 ，桩基说明及桩基详图，桩基定位图，地下室结构图，主楼墙柱配筋图，梁板图，裙房梁板图，柱布置图等共计68张图。

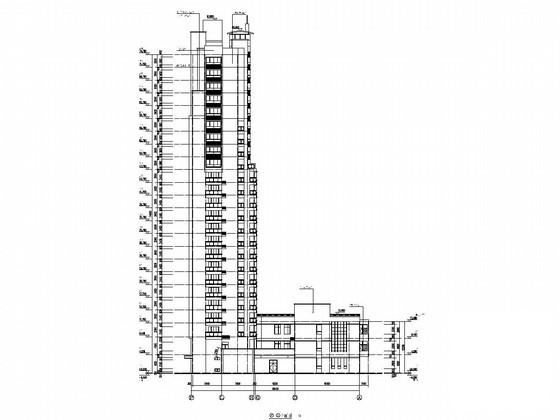

建筑专业该资料包含： 建筑施工图设计 说明，人防说明，平面图，立面图，剖面图，各种大样图等共计30张。
分享投稿时间：近几年9月。
