22层框剪结构商住楼结构施工CAD大样图
- 建筑类别：住宅,办公
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.60kN/平方米
- 地下室功能：车库
- 参考图纸：25张
- 设计年代：近代
附件详情
该项目为安徽某住宅楼，地上18层，地下一层，主楼建筑设计结构形式为框架剪力墙结构，部分为现浇钢筋混凝土框架结构，基础采用预应力管桩（PHC）基础，8度设防。
该资料包含：
结构设计说明
、地下室墙柱平法施工图、柱平法施工图、板结构施工图、梁平法施工图、楼梯结构图、节点大样图等共25张图纸。

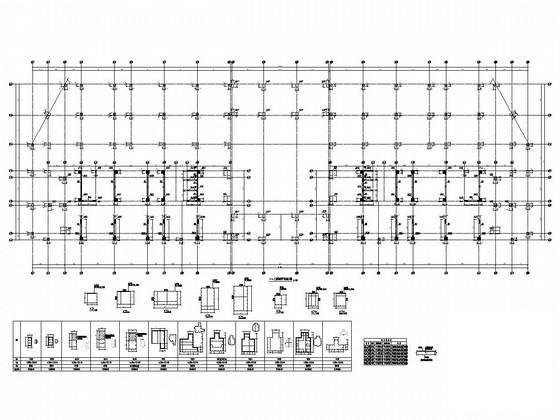

二~三层墙柱平法施工图

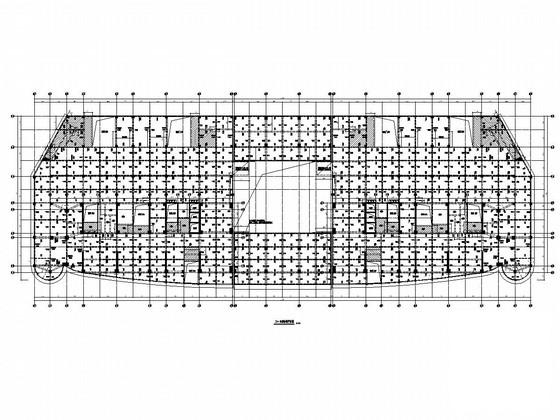

三~四层结构平面图

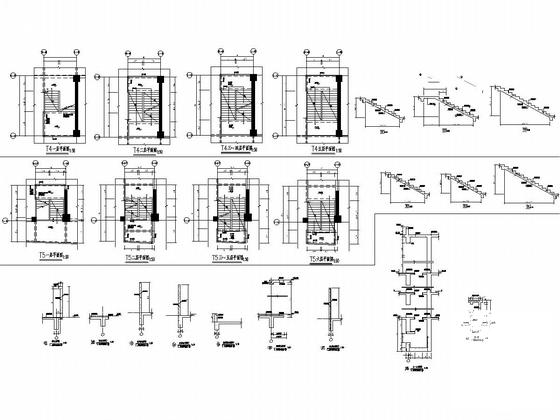

楼梯结构平面图一
楼梯结构平面图三
三~四层梁平法施工图
