23层框剪结构住院楼结构施工CAD大样图2018

  • 建筑类别:医疗
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:88张
  • 设计年代:近代
该附件是 23层框剪结构住院楼 结构施工图 ,出图时间是6月。
建筑概述:1栋超高层塔楼,住院塔楼高107.6米,基础埋深-17.0米。

附件内含:结构设计总说明、16G101-1梁板墙平法补充及调整、各层墙柱定位图、各层墙柱配筋详图、各层结构平面布置及板配筋图、各层梁配筋图、水箱间屋面结构平面布置及梁板配筋图、停机坪屋面结构平面布置及板配筋图、住院楼 钢结构节点 大样、楼梯大样等,cad格式,共计图纸88张。
结构平面布置及板配筋图
梁配筋图
墙柱定位图
水箱间屋面结构平面布置及梁板配筋图
停机坪屋面梁配筋图
柱脚节点通用大样
外轮廓挑板通用大样
楼梯结构平面图
悬挑梁节点配筋大样图
楼梯剖面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

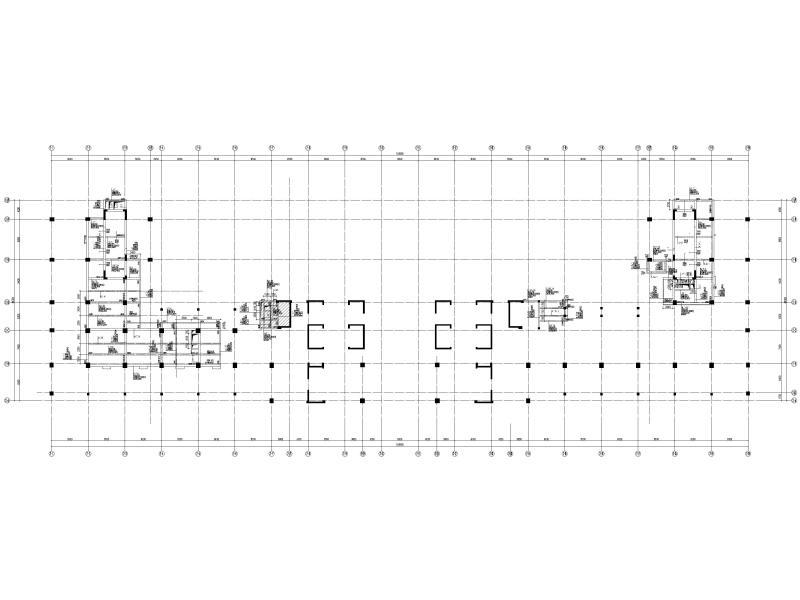

  • 框剪结构施工 - 1
    框剪结构施工 - 1

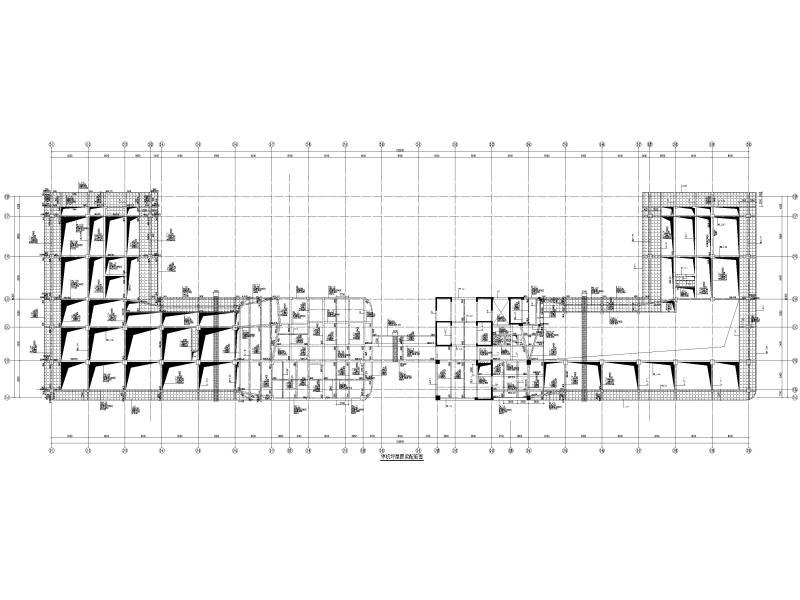

  • 框剪结构施工 - 2
    框剪结构施工 - 2

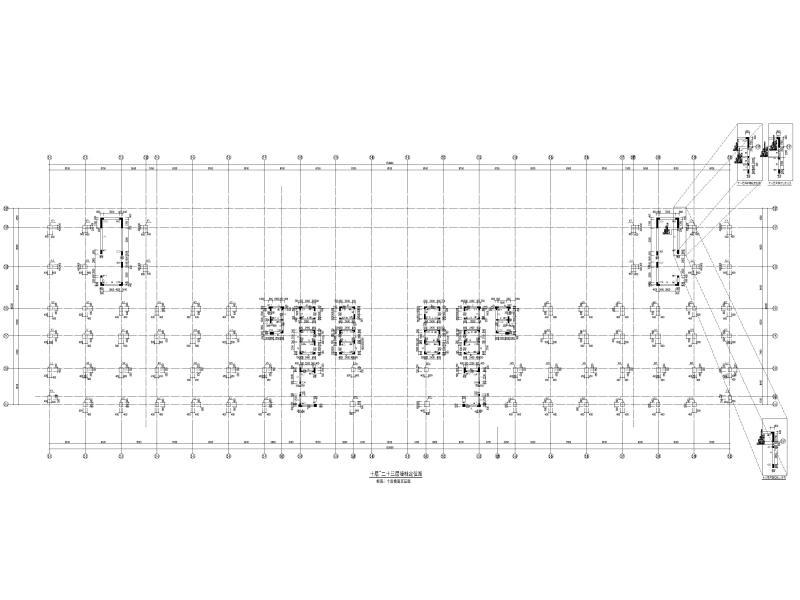

  • 框剪结构施工 - 3
    框剪结构施工 - 3

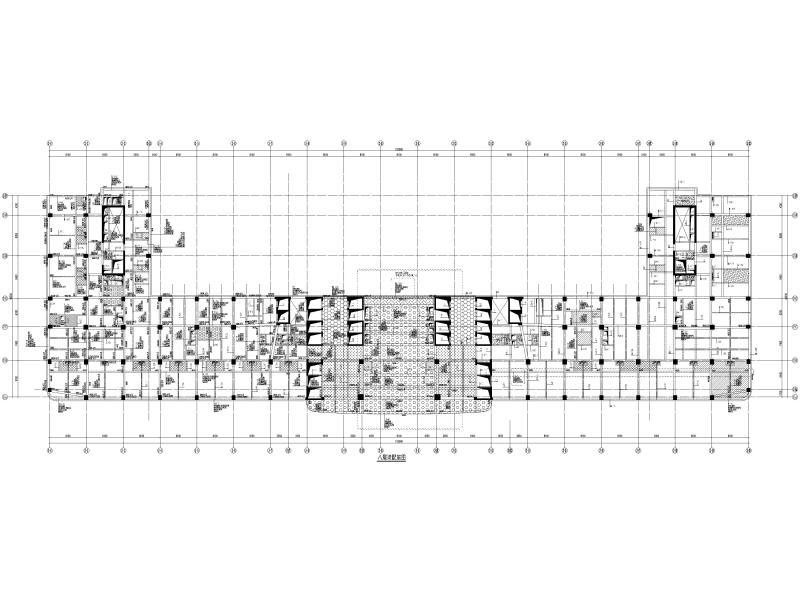

  • 框剪结构施工 - 4
    框剪结构施工 - 4

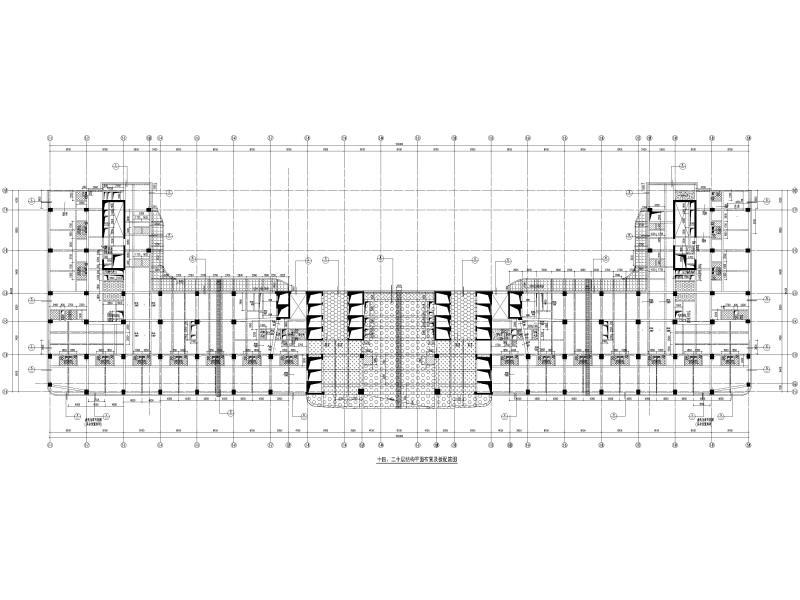

  • 框剪结构施工 - 5
    框剪结构施工 - 5
  • 框剪结构施工 - 6
    框剪结构施工 - 6
  • 框剪结构施工 - 7
    框剪结构施工 - 7
  • 框剪结构施工 - 8
    框剪结构施工 - 8
  • 框剪结构施工 - 9
    框剪结构施工 - 9
  • 框剪结构施工 - 10
    框剪结构施工 - 10
以上是部分截图,请下载附件后查看完整高清内容
