6度区18层框剪结构住宅楼结构设计施工CAD大样图

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑地上层数：18层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：6度抗震
风压：0.45kN/平方米
雪压：0.25kN/平方米
地下室功能：车库
参考图纸：22张
设计年代：近代

附件详情

本建筑为十八层钢筋混凝土框架剪力墙结构。抗震设防烈度为6度，地基基础设计等级：乙级；建筑桩基设计等级：乙级，采用先张法预应力混凝土管桩，管桩直径500。

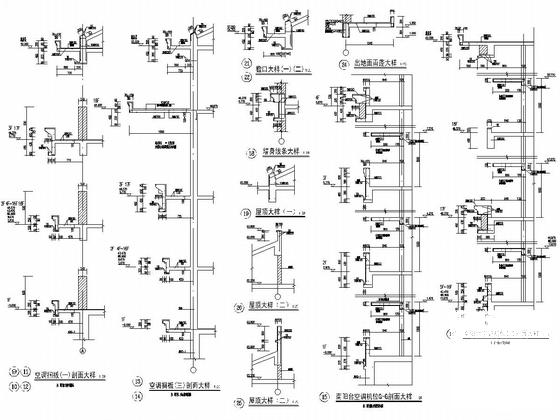

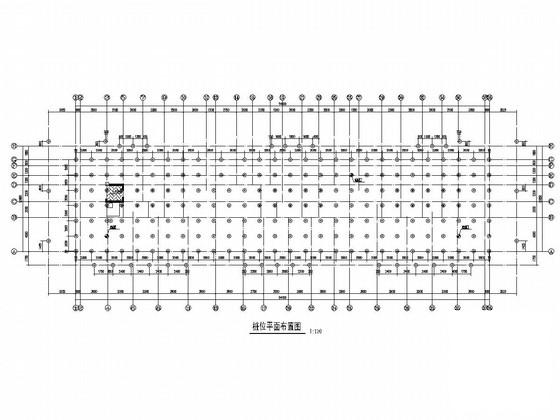

该资料包含：结构设计总说明，桩位平面布置图，地下室底板配筋图，剪力墙、柱平面布置图，各层梁配筋图，板结构图，坡道图，节点详图，楼梯图等共计22张图。
分享投稿时间：近几年

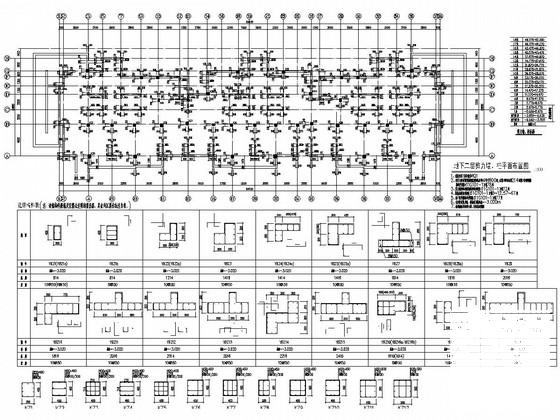

地下二层剪力墙、柱平面布置图

十三～十六层梁配筋图

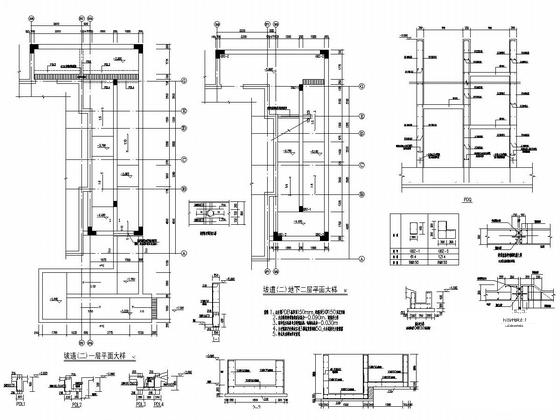

坡道大样图

构造详图

三～十七层板结构图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
