7层异形柱框剪结构住宅楼结构施工大样图cad结构设计总说明

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目是住宅楼项目,16#楼,地上7层,标准层层高3.0m,顶层层高3.6m。结构高度:28.4m。主楼采用异形柱框剪结构,地下车库采用框架结构。基础形式:独基、条基、墩基,嵌固部位:基础顶面,抗震设防烈度为6度,基础设计等级为乙级。
该资料包含:结构设计总说明,地基基础设计说明,基础 平面布置图 ,独基详图,地下室外墙配筋图,墙柱平法施工图,结构平面布置及板配筋图,梁平法施工图, 楼梯详图 ,大样图,共计33张图。
分享投稿时间:近几年4月。

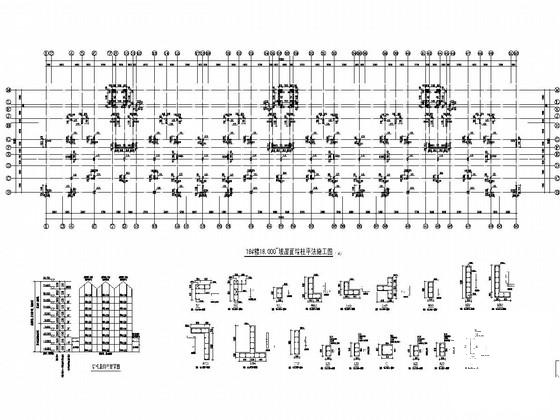

16#楼18.000~坡屋面墙柱平法施工图

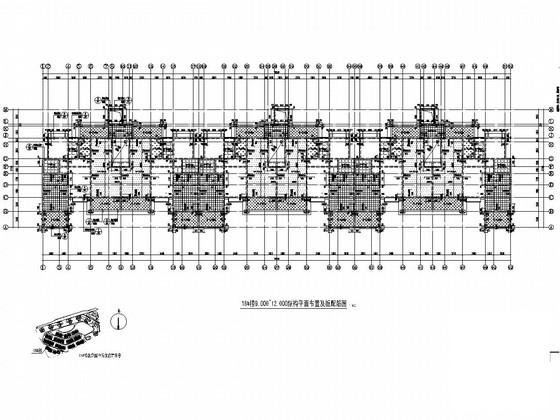

16#楼9.000~12.000结构平面布置及板配筋图

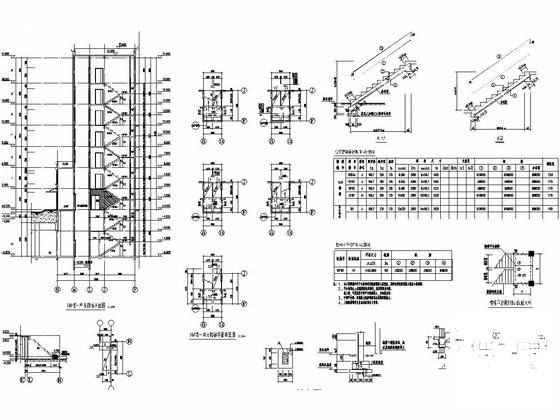

楼梯详图

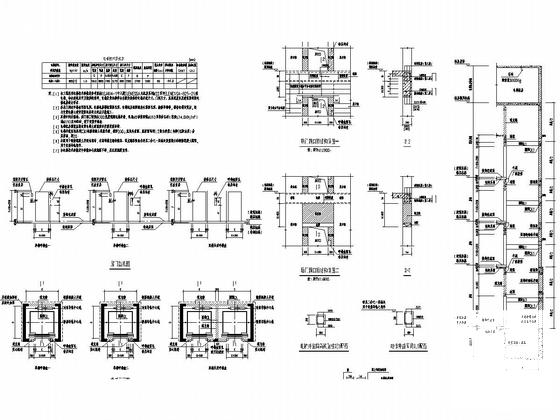

钢筋混凝土电梯井道详图

16#楼18.000梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

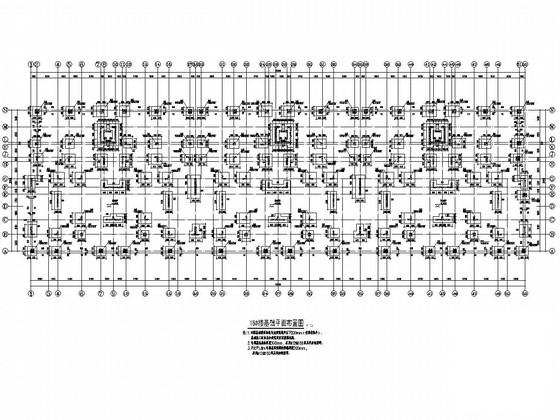

  • 异形柱框剪结构施工 - 1
    异形柱框剪结构施工 - 1
  • 异形柱框剪结构施工 - 2
    异形柱框剪结构施工 - 2
  • 异形柱框剪结构施工 - 3
    异形柱框剪结构施工 - 3
  • 异形柱框剪结构施工 - 4
    异形柱框剪结构施工 - 4
  • 异形柱框剪结构施工 - 5
    异形柱框剪结构施工 - 5
  • 异形柱框剪结构施工 - 6
    异形柱框剪结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
