一份8层异形柱框剪结构住宅楼结构设计CAD施工图纸（地下1层）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：8层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.65kN/平方米
• 地下室功能：车库
• 参考图纸：36张
• 设计年代：近代

附件详情

该项目是黑龙江某住宅楼项目，地上8层，地下一层车库，异形柱框架剪力墙结构，总高度31.250米，采用独立基础+条形基础，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含： 结构设计说明 ，竖向构件布置图，边缘构件配筋表1，梁平法施工图，板配筋图， 楼梯详图 ，节点详图，通用详图等共计36张图。
分享投稿时间：近几年5月。

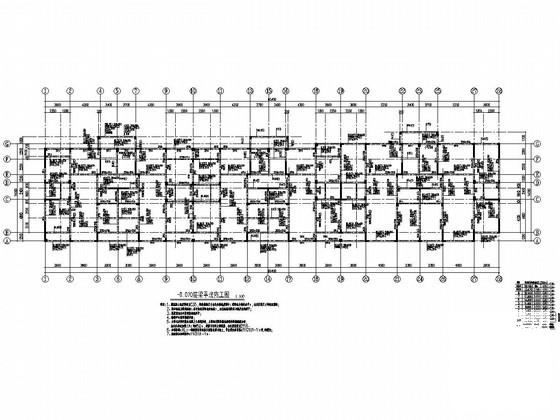

-0.070层梁平法施工图

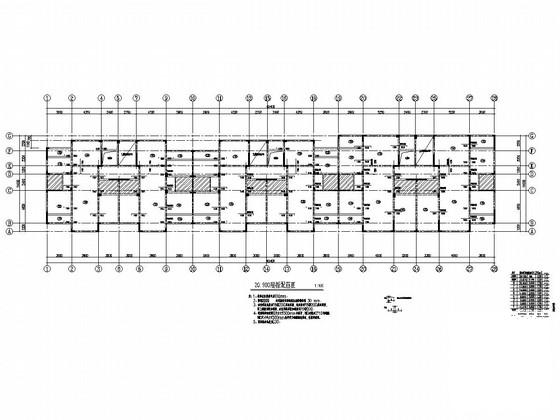

20.900层板配筋图

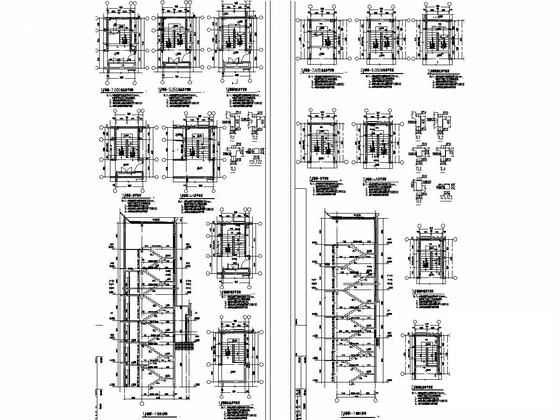

楼梯图

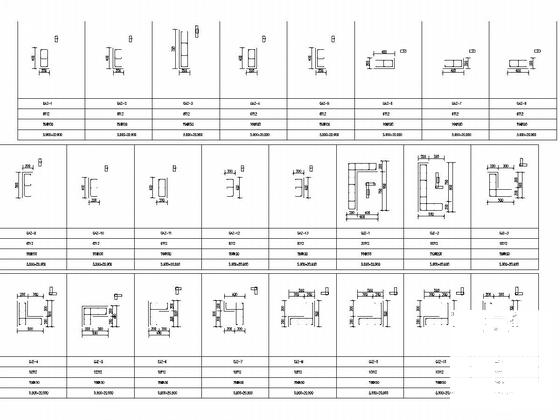

-0.070～5.900边缘构件配筋表1

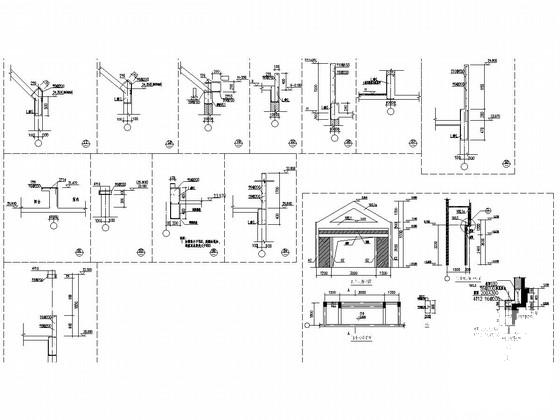

节点详图

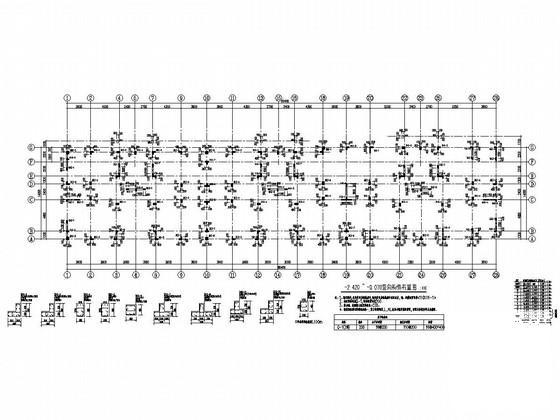

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-2 21:49:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
