一份11层框剪结构住宅楼结构设计CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 参考图纸：20张

附件详情

该项目为11层框剪结构住宅，梁平法施工。
包括：基础拉梁平法施工图，各层板配筋图，各层梁平法施工图，墙、柱 平面布置图 ，剪力墙边缘构件详图，屋面飘架板配筋图，标准层户型相接处梁平法施工图，共20张图。

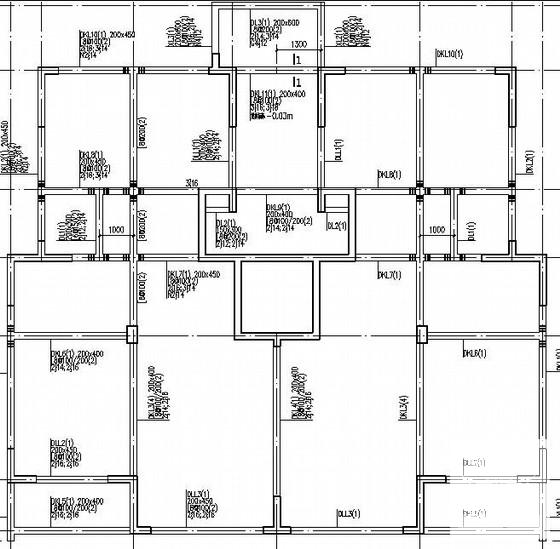

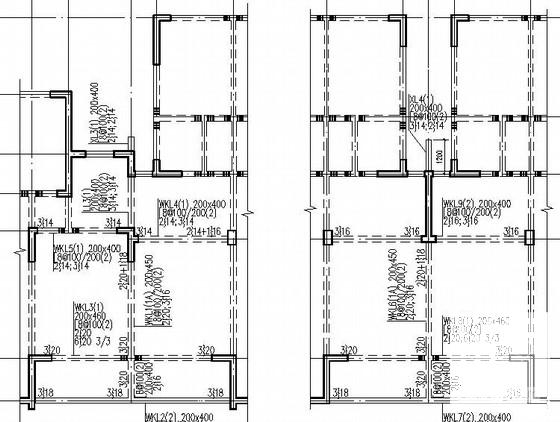

屋面层户型相接处梁平法施工图

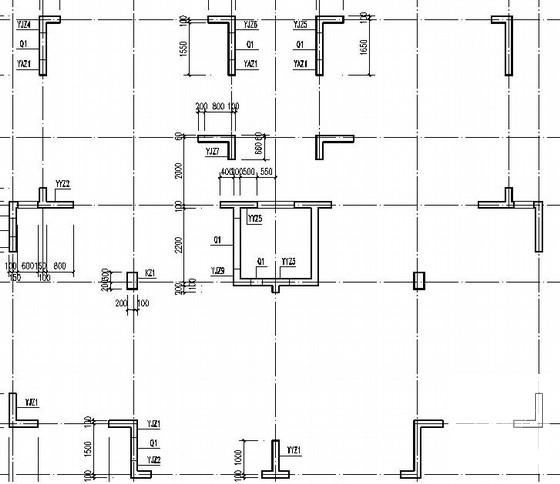

墙柱布置图

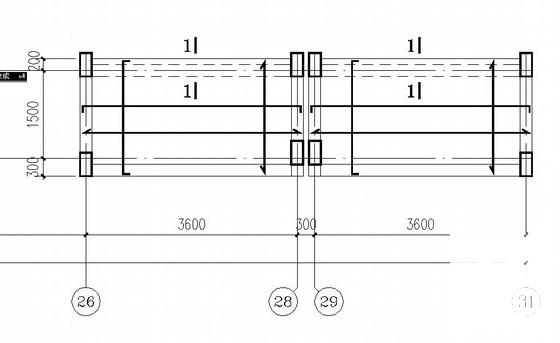

屋面飘架板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
