18层框剪结构商住楼结构施工CAD图纸（地下1层）
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 地下室功能：车库
- 参考图纸：29张
- 设计年代：近代
附件详情
该项目为湖南某商住楼，地上18层，地下一层，建筑设计结构形式为框剪结构，基础采用以中风化泥灰岩为持力层的预应力管桩，不考虑抗震设防。
该资料包含：
结构设计说明

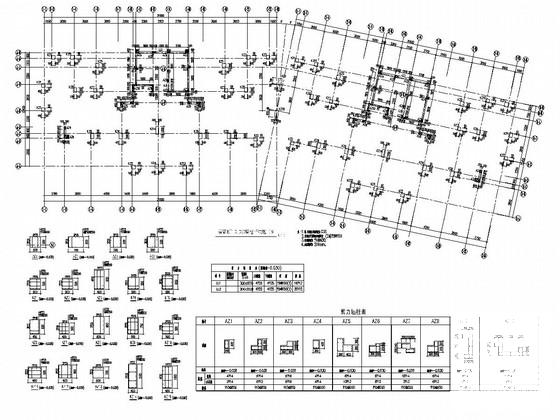

、墙柱平面施工图、梁配筋平面图、板配筋平面图、
楼梯详图
、墙身大样等共29张图纸。

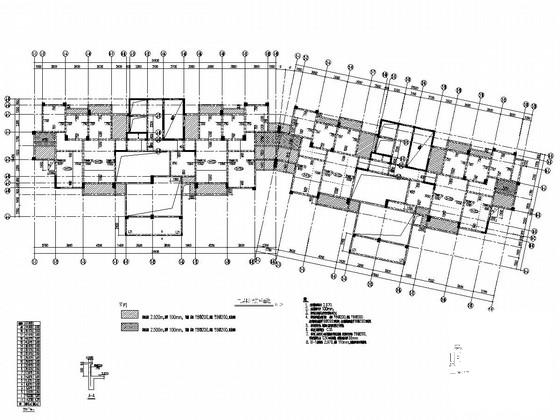

二层板配筋平面图

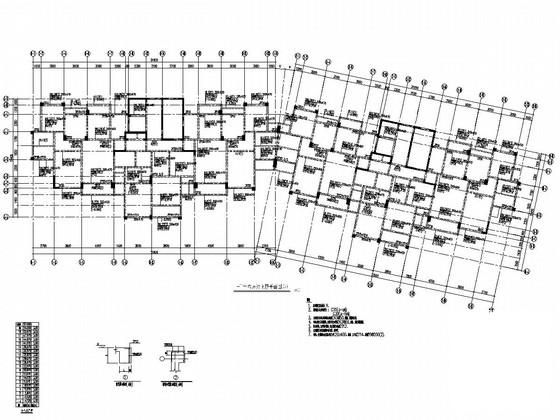

三~十六层梁配筋平面图(X)

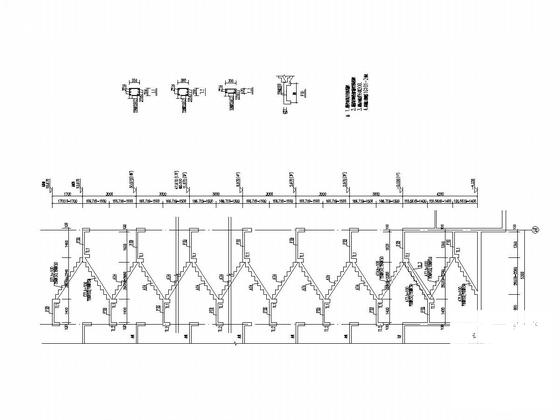

楼梯详图

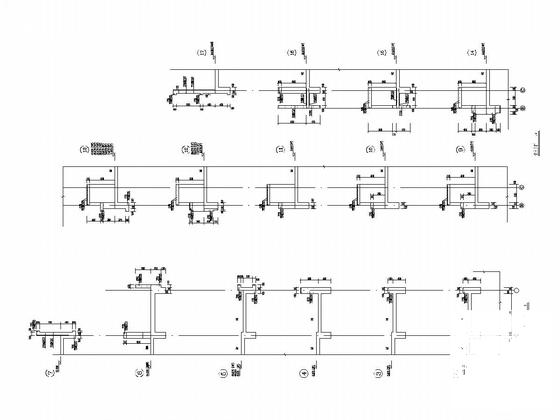

节点大样（一）
三~十六层梁配筋平面图(Y)
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框剪结构施工图纸 - 1 -
框剪结构施工图纸 - 2 -
框剪结构施工图纸 - 3 -
框剪结构施工图纸 - 4 -
框剪结构施工图纸 - 5 -
框剪结构施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：3.28 MB
- 收藏次数：0
-
文件名称：
附件-995888977895579608778.rar
框剪结构施工图纸下载
