18层框架剪力墙结构商住楼结构施工图CAD楼梯详图
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目为湖南某商住楼，地上18层，建筑设计结构形式为框架剪力墙结构，基础采用桩基础，7度设防。

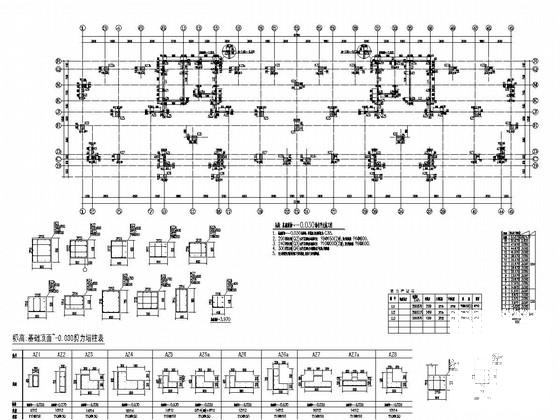

该资料包含：墙柱平法施工图、板配筋平面图、梁配筋平面图、
楼梯详图
、节点大样等共16张图纸。

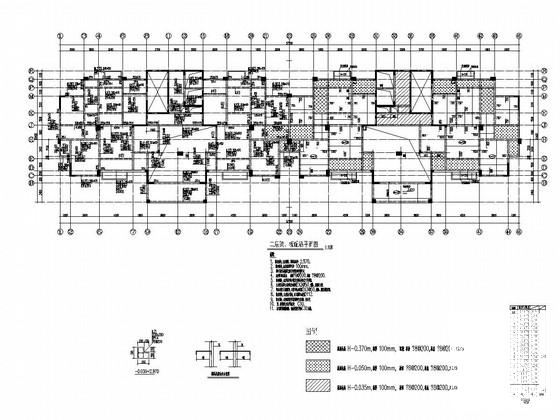

二层梁、板配筋平面图

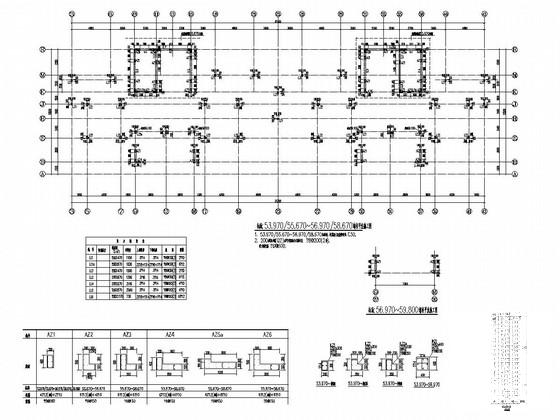

53.970/55.670~56.970/58.670墙柱平法施工图

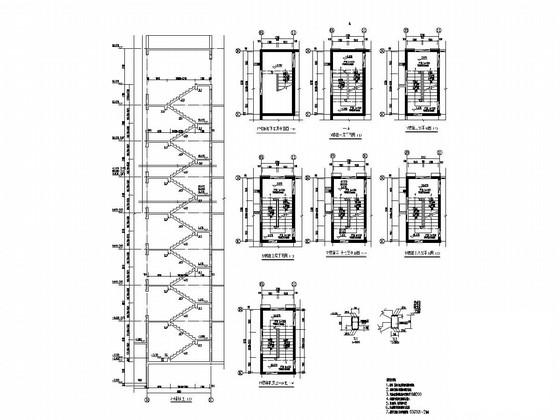

1#楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
商住楼剪力墙施工图 - 1 -
商住楼剪力墙施工图 - 2 -
商住楼剪力墙施工图 - 3 -
商住楼剪力墙施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.16 MB
- 收藏次数：0
-
文件名称：
附件-995888989006907567865.rar
商住楼剪力墙施工图下载
