15层剪力墙结构商住楼结构施工图cad节点详图

附件详情

该附件为黑龙江某商住楼，地上15层，裙房两层，主体建筑物高为47.65米，裙房高度为8.65米，主体为剪力墙结构，裙房为框架结构，三层以上为住宅，基础为钻孔压灌超流态混凝土桩基础，6度设防。

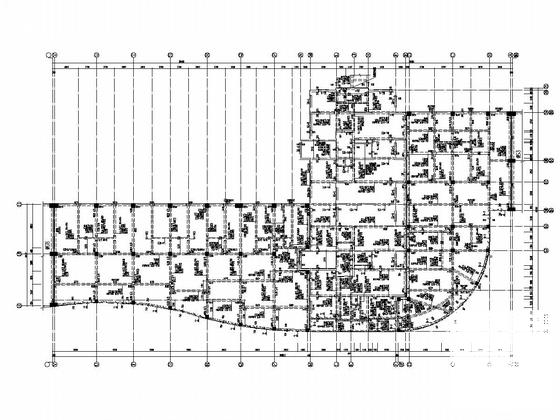

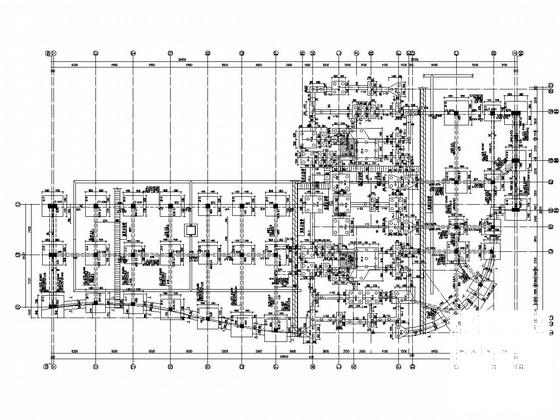

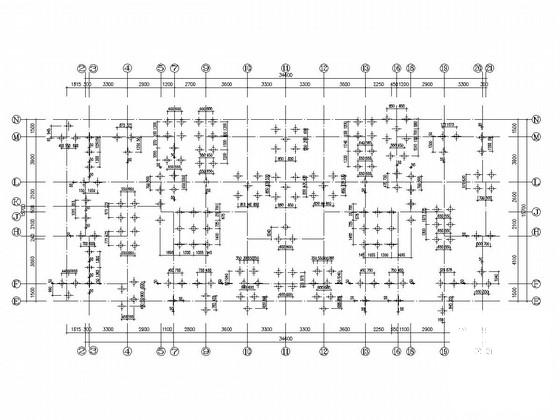

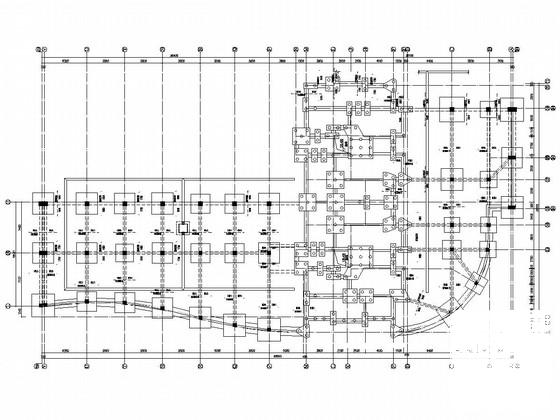

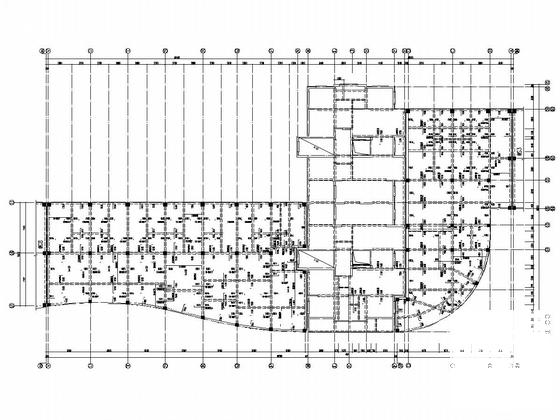

该资料包含： 结构设计说明 、桩位平面布置图、梁平面布置图、基础详图、板平面布置图、框架柱 平面布置图 、墙梁平面配筋图、 楼梯详图 、 节点详图 、构造详图等共29张图。
