一份19层剪力墙结构商住楼结构CAD施工图纸（桩基础）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目是19层剪力墙结构商住楼项目，基础：钻孔灌注桩，抗震设防烈度为6度。

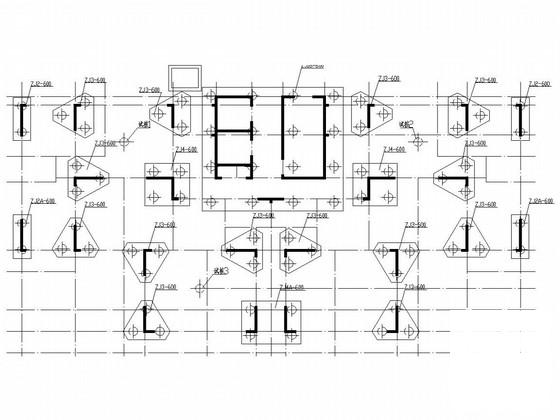

包括：结构设计总说明，后压浆钻孔灌注桩说明及大样，桩位平面，桩承台大样，墙柱轴线定位及截面变化图，墙柱钢筋图，墙柱钢筋图，基础层梁钢筋图，楼面梁钢筋图，楼面板钢筋图，结构大样图等共计22张图。

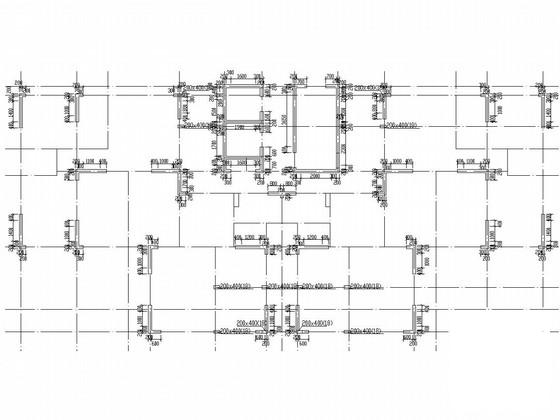

1-18结构层墙柱轴线定位

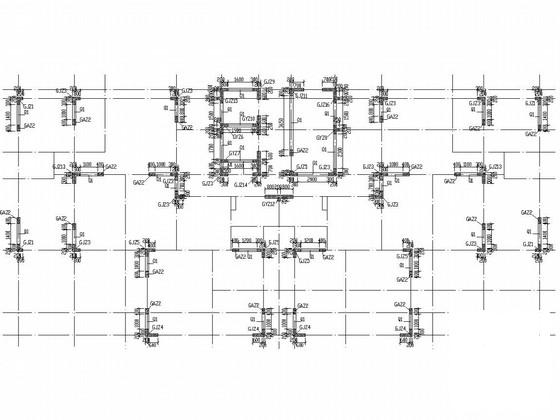

5-17层墙柱钢筋图

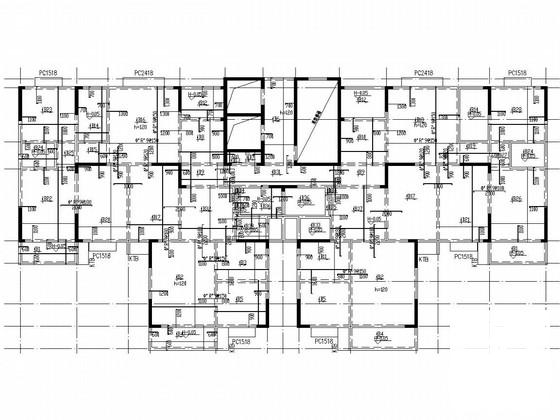

2-5层楼面板钢筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
