17层框架剪力墙结构商住楼结构施工图cad

附件详情

该项目为17层高层住宅建筑，底部两层商业裙房，两层商业建筑为框架结构,主楼框架-剪力墙结构，现浇钢砼梁板式楼盖，多层商业建筑为天然地基柱下独立基础，高层部分采用桩基，基础设计等级为乙级，抗震设防烈度为7度。

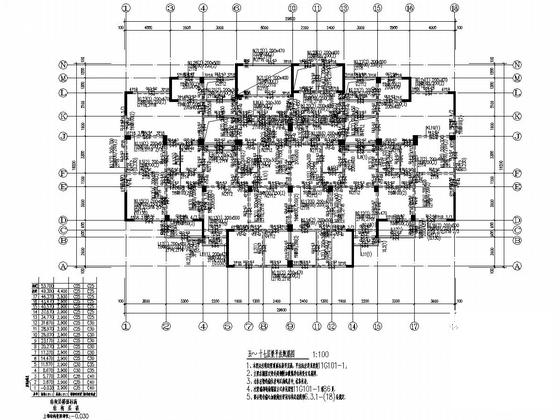

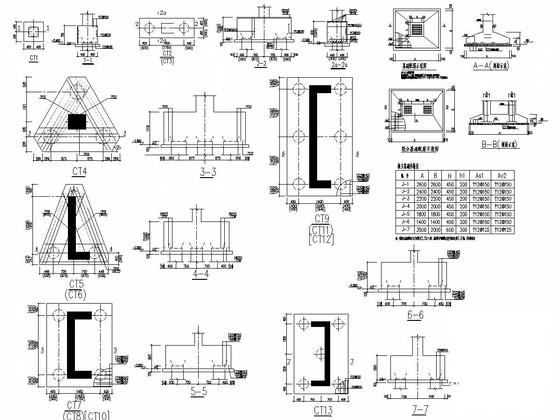

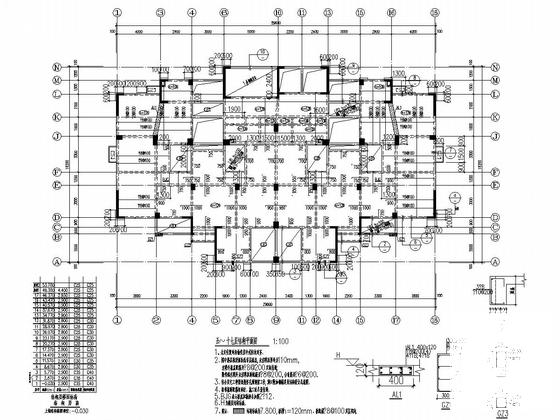

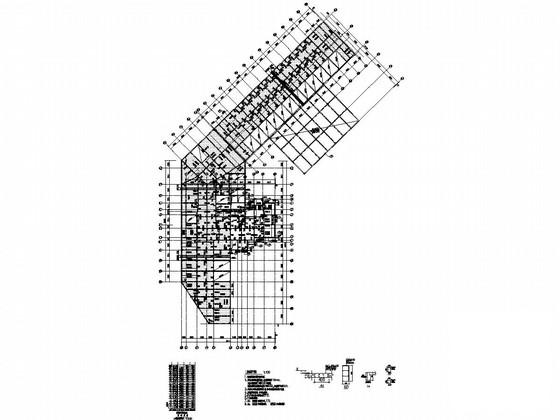

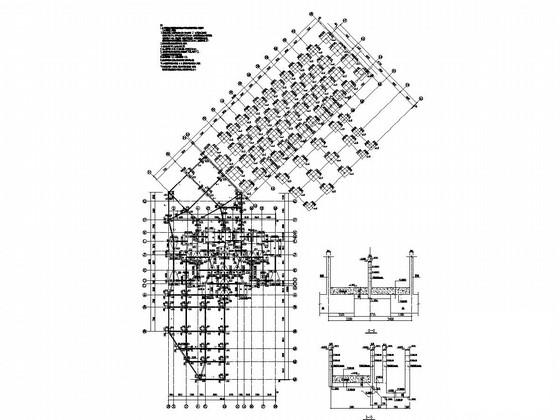

该资料包含： 结构设计说明 ，桩位平面图，基础 平面布置图 ，基础详图，柱定位图，梁平法配筋图，结构平面图， 楼梯详图 ，节点详图等共计25张图。
分享投稿时间：近几年8月。
