地上6层框架住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 地下室功能：车库
- 参考图纸：20张
- 设计年代：近代
附件详情
桩位图、基础平面图、基础详图、自行车库层柱平面图、柱平面图、梁平面图、结构平面图、屋面结构平面图共20张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

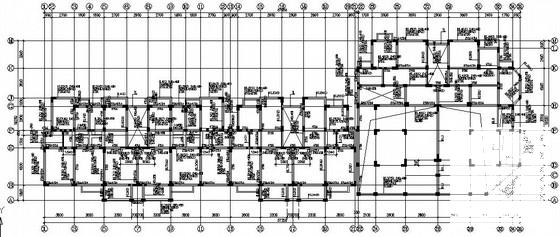

框架住宅楼 - 1 -

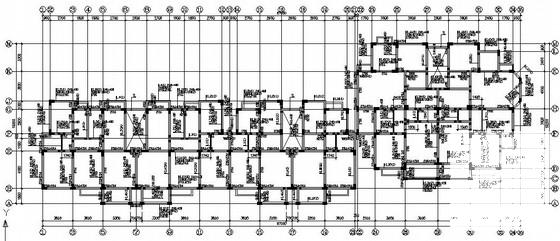

框架住宅楼 - 2 -

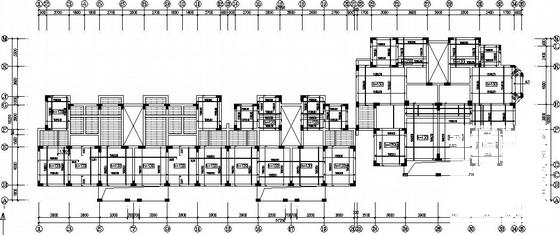

框架住宅楼 - 3 -

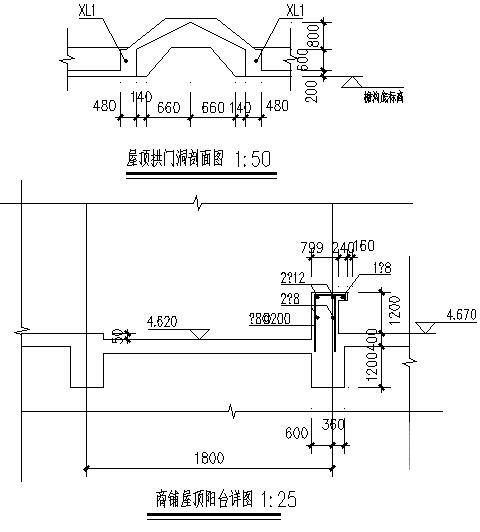

框架住宅楼 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.37 MB
- 收藏次数：0
-
文件名称：
附件-995876858065688795589.rar
框架住宅楼下载
