11层框架剪力墙结构教学楼及学院楼结构施工CAD大样图

附件详情

该项目是某市委党校学员楼和教学楼项目，学院楼地上11层，地下一层，框剪结构，教学楼（东、西）地上4层，地下一层，框架结构，局部构件采用钢结构或型钢混凝土结构，桩基础，基础设计等级为甲级，抗震设防烈度为7度。

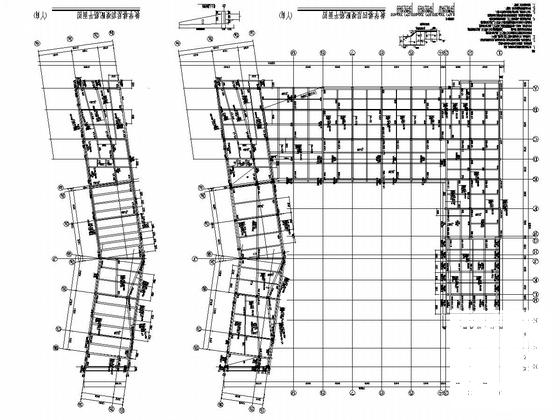

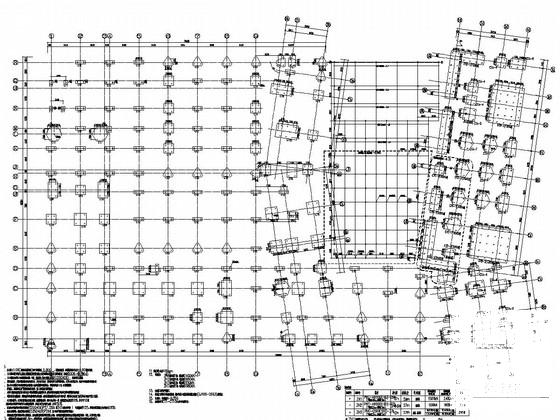

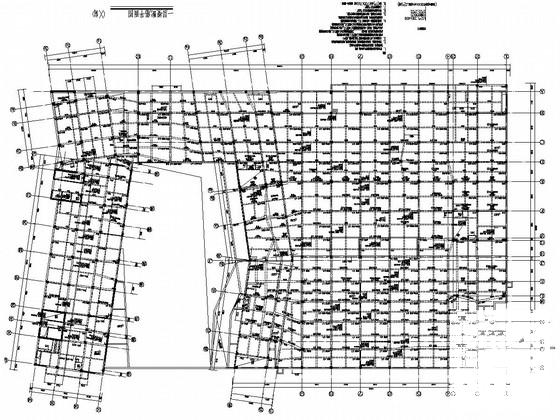

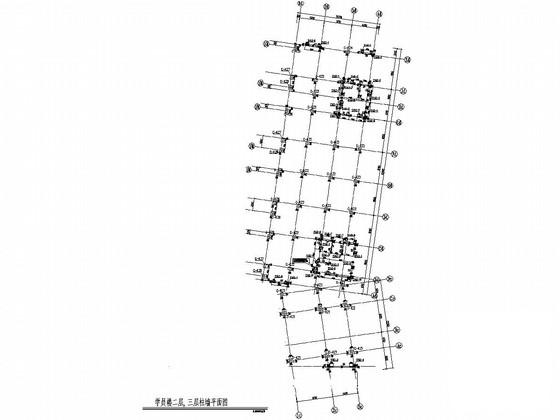

包括： 结构设计说明 ，钢 结构设计说明 ，教学楼及学员楼桩位图，基础图，基础详图，梁板配筋图，墙柱布置图，人防口部大样图，剪力墙约束边缘构件详图，钢结构详图，楼梯图等共计46张图。
