3层展览馆核心筒结构大门结构施工CAD大样图
- 建筑类别：其他
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢筋混凝土结构：框架核心筒
- 钢结构：网架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：抗震不设防
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
内钢筋砼筒外钢结构的大门
该项目为单体大门，地上三层，采用现浇钢筋混凝土核心筒+空间网格结构体系，楼面采用组合楼板。
该资料包含：大门结构设计总说明，大门钢框架结构设计总说明，人工挖孔灌注桩设计施工说明及桩表 ，大门桩基平面布置图，结构平面布置图，预埋件及钢柱
平面布置图

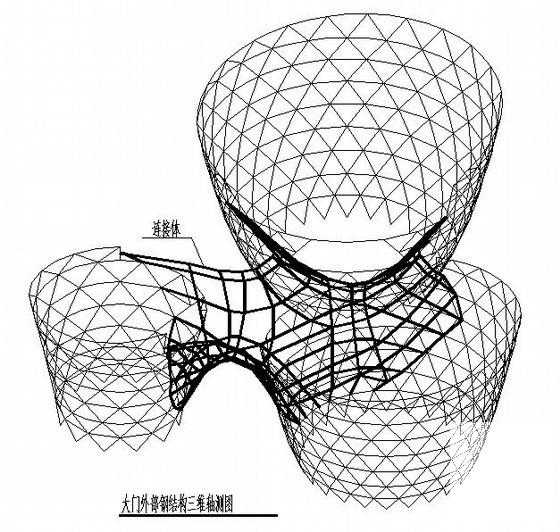

，大门外部钢结构三维轴测图，大门核心筒剪力墙图，大门节点大样图等
共13张图纸。
出图时间：近代.02
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

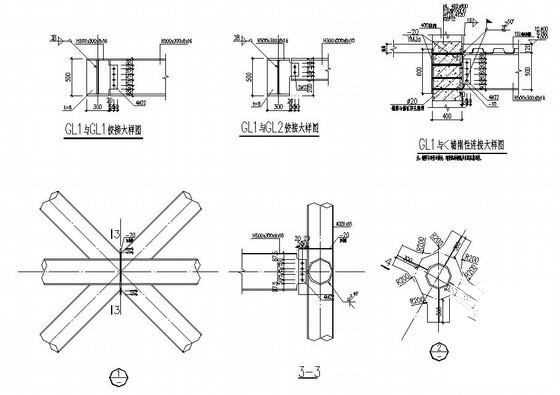

大门结构大样 - 1 -

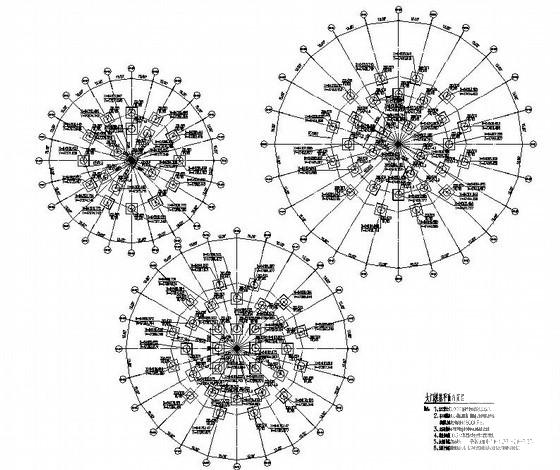

大门结构大样 - 2 -
大门结构大样 - 3 -

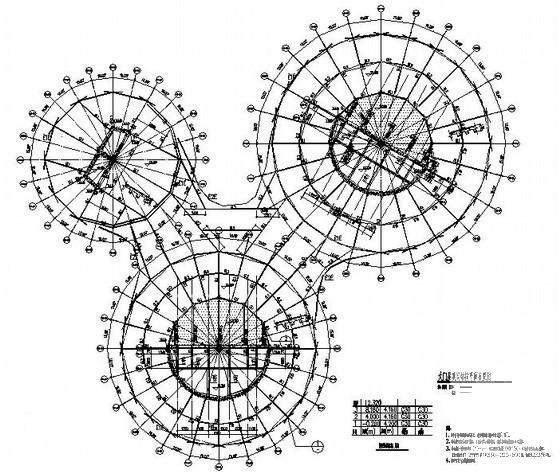

大门结构大样 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.27 MB
- 收藏次数：0
-
文件名称：
附件-995888589690876087559.rar
大门结构大样下载
