09年[]展览馆金字塔门头钢结构外装饰工程建筑施工CAD大样图

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-6
• 图纸设计深度：施工图
• 效果图：有

附件详情

本方案为武汉某展览馆金字塔门头钢结构外装饰工程 建筑施工 图，
屋面材料: 采用点式玻璃，玻璃为12钢化玻璃。
钢 材：构件均采用Q235B。
焊接材料： 焊接方法 手工电弧焊
钢 号 Q235B
焊接材料 E43XX
焊缝质量等级：相贯线均为二级焊缝。
图纸内容包括钢结构 平面布置图 、钢架大样图、玻璃平面分格图、节点图、立面图、设计说明、模型、2张效果图

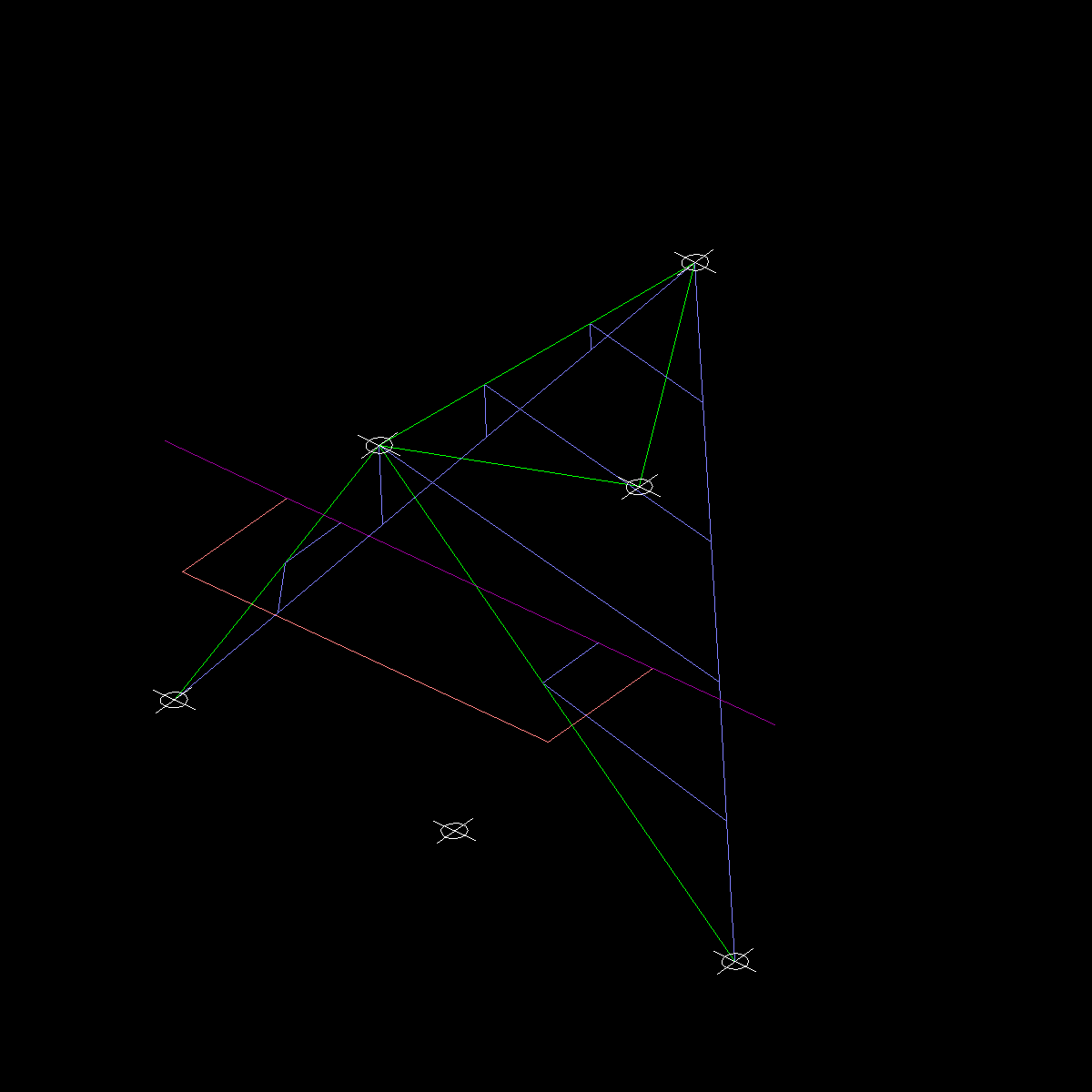

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
