一份7度区抗震展览馆竣工结构CAD施工图纸(钢结构幕墙骨架)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目安全等级为二级，幕墙骨架设计使用年限为50年，硅酮密封胶使用期为10年。
该资料包含：
竣工图说明、三维立面示意图、结构布置图、钢结构主支撑骨架三维示意图、钢结构屋面展开图、钢结构支撑骨架展开图、几何尺寸展开图、幕墙 节点详图 共9张图纸。

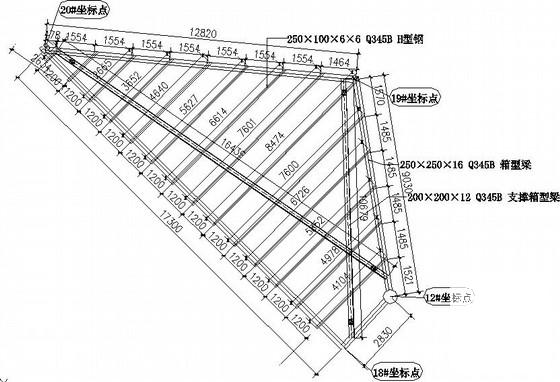

第 1 张图

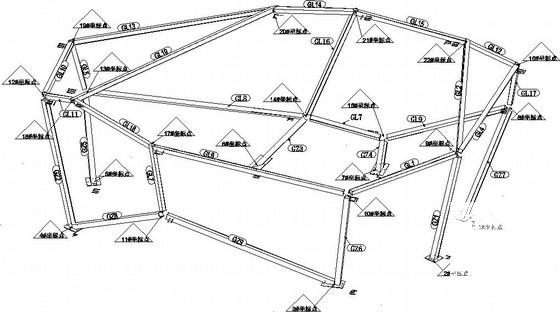

第 2 张图

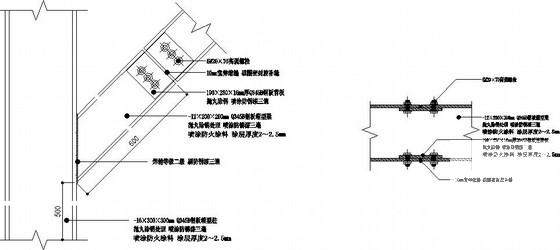

第 3 张图

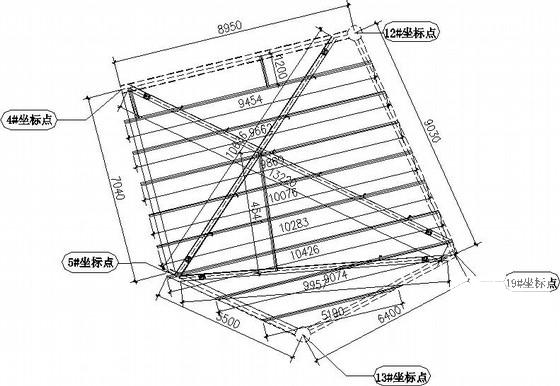

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
