5层综合楼玻璃幕墙钢结构CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 参考图纸：20张
• 设计年代：近代
• 幕墙面板材料：玻璃幕墙,金属幕墙
• 幕墙支承结构：点支承幕墙

附件详情

深圳某综合楼玻璃幕墙钢结构施工图。
该资料包含：设计说明、门头大样图、玻璃雨蓬平面分格图、玻璃雨蓬钢架布置图、雨蓬平面分格图、雨蓬钢架布置图、观光玻璃罩立面及平面图、点式玻璃幕墙平面分格图、屋顶钢架布置图、 节点详图 共计20张图纸。

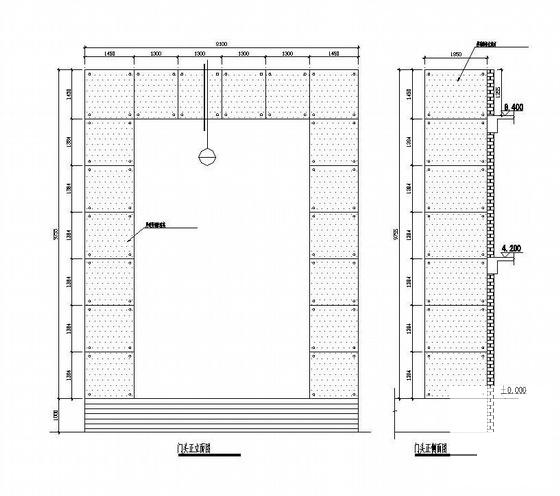

第 1 张图

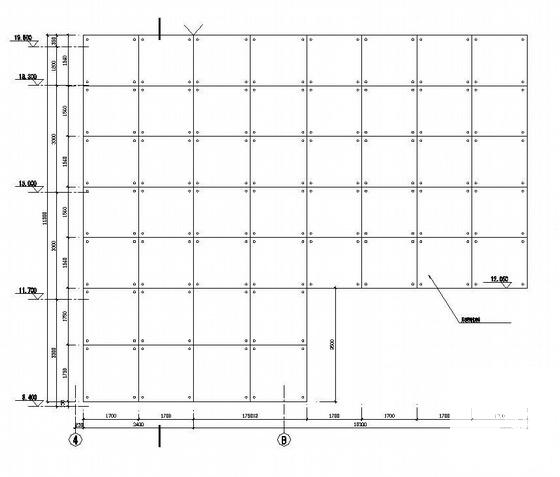

第 2 张图

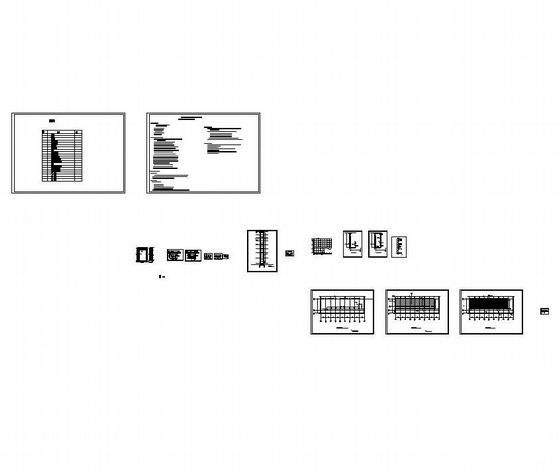

第 3 张图

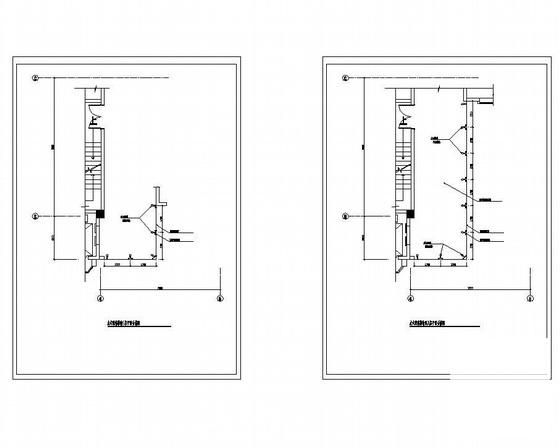

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
