一份教育综合楼屋面钢结构设计方案CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

钢结构屋顶构架设计总说明、预埋件平面布置图、屋面刚桁架结构平面布置图、屋面天窗架结构平面布置图、屋面刚桁架结构平面布置图、屋面采光顶玻璃分格布置图、钢结构支座及柱脚 平面布置图 共11张图纸。

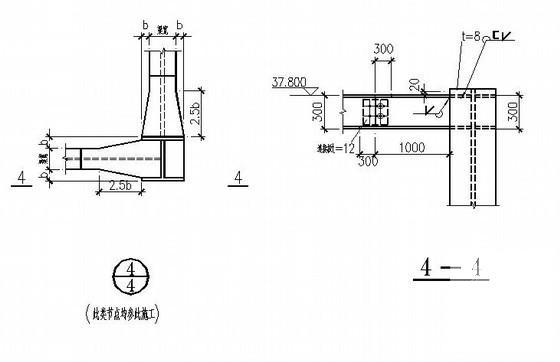

第 1 张图

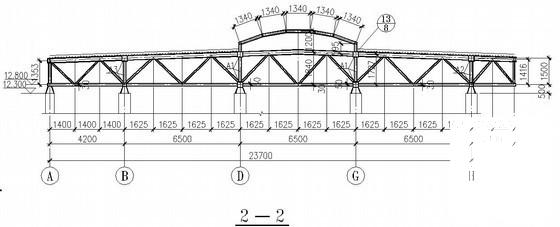

第 2 张图

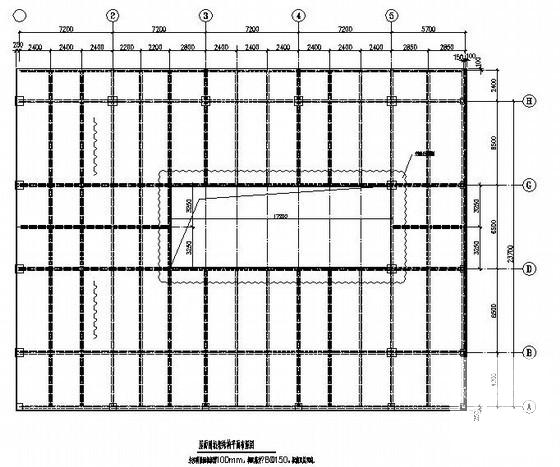

第 3 张图

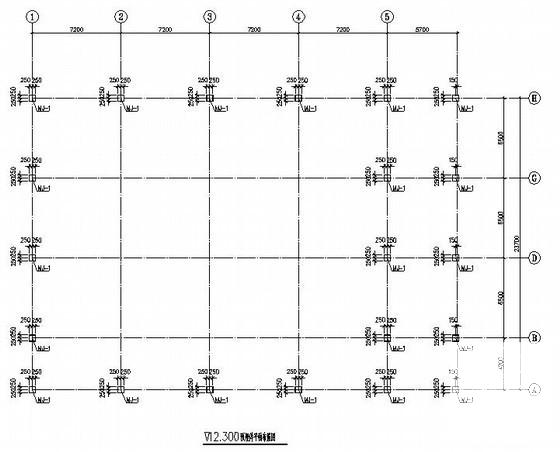

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
