一份4层廉政教育基地给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公, 教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：车库, 设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 雨水系统, 机房排水
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统, 气体灭火系统
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废分流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：2年
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 大样节点：气体灭火
• 热水供应方式：集中热水供应, 全日供应热水
• 项目所在地：福建

附件详情

• 设计说明
• 资料目录

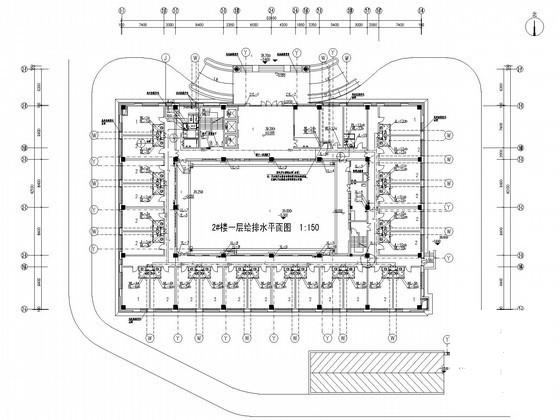

• 2#楼一层给排水平面图
• 2#楼二层给排水平面图
• 2#楼三层给排水平面图
• 2#楼四层给排水平面图
• 2#楼屋顶层给排水平面图
• 2#楼一层喷淋平面图
• 2#楼二层喷淋平面图
• 2#楼三层喷淋平面图
• 2#楼四层喷淋平面图
• 2#楼污水系统展开图
• 2#楼卫生间放大及管道展开图
• 2#楼消火栓系统展开图
• 2#楼雨水系统展开图
• 2#楼热水箱放大图
• 2#楼热水系统展开图
• 2#楼机房气体灭火 平面布置图
• 2#七氟丙烷无管网气体灭火系统箱体大样图
• ……

附件详情

工程性质：本项目位于福建，工程由2#及3#楼为一栋四层综合楼，2#为一栋四层办公楼,4#楼为一栋一层门卫,以及地下室组成。
设计范围为：给水系统设计 热水系统设计 排水系统设计 消防系统 设计 自动喷水系统等
，共计17张。

3#楼给排水平面图

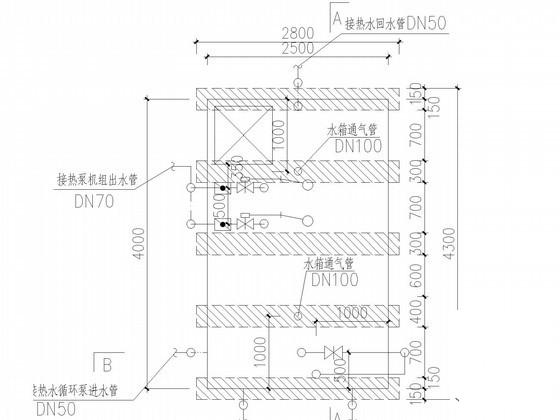

热水水箱平面图

四层喷淋平面图

卫生间大样图

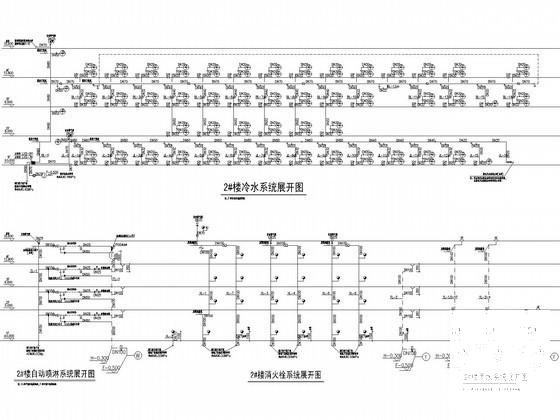

给排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 13:29:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
